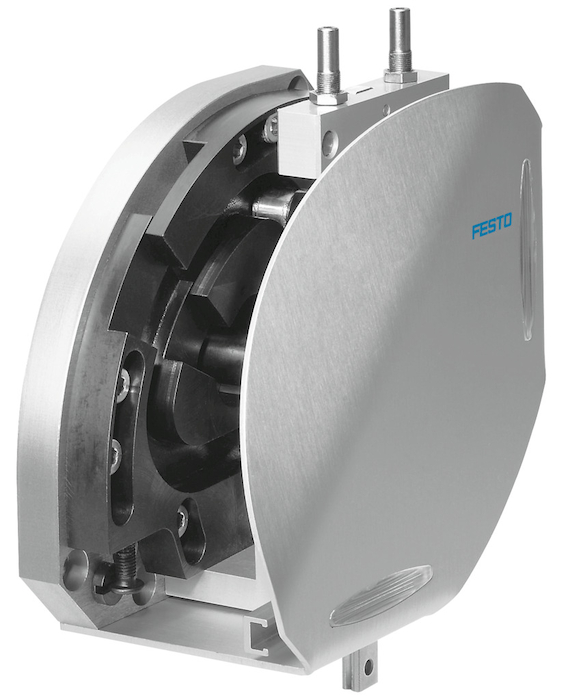

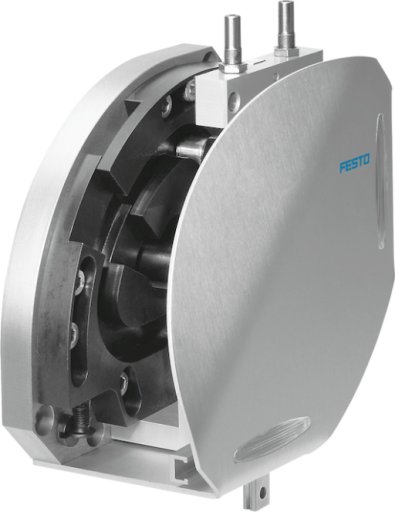

HSW-12-AP-SD Moduł manipulatora FESTO-540229

numer katalogowy: FESTO-540229
kategoria: Moduły manipulatorów
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Skok Z
    od 80 do 100  MM
    Amortyzacja
    Amortyzatory w obu położeniach końcowych
    Siła teoretyczna przy ciśnieniu 0,6 MPa (6 bar, 87 psi)
    od 35  N
    Waga produktu
    od 3040  G
    Materiał pokrywy
    Stop aluminium do przeróbki plastycznej
    Pozycja montażu
    dowolny
    Konstrukcja
    Prowadnica liniowa plus łożysko kulkowe
    Sygnalizacja położenia
    do wyłącznika zbliżeniowego
    Ciśnienie robocze
    od 4 do 8  BAR
    Minimalny czas cyklu
    0.8  S
    Dokładność powtarzalności pozycji końcowych
    +/-0,02 mm
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:-:-]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
    Zgodność z LABS
    VDMA24364-B2-L
    Temperatura otoczenia
    do 60  GC
    Maks. moment Mx
    od 1.5  NM
    Maks. moment My
    od 1.5  NM
    Maks. moment Mz
    od 1.5  NM
    Maks. efektywne obciążenie
    od 1  KG
    Maksymalna siła procesowa w kierunku Y
    35  N
    Materiał zderzaka
    Stal wysokostopowa
    Materiał elementu sprężystego
    Stal wysokostopowa
    Materiał uchwytu
    Stop aluminium do przeróbki plastycznej
    Materiał dźwigni obrotowej
    Stal do nawęglania
    Materiał jarzma/
    Stop aluminium do przeróbki plastycznej
    Materiał szyny do montażu czujników
    Stop aluminium do przeróbki plastycznej
    Materiał śruby regulacyjnej
    Stal wysokostopowa
    Typ mocowania
    Przy pomocy otworu przelotowego i tulejki centrującej
    Przyłącze pneumatyczne
    M5
    Materiał płyty podstawowej
    Stop aluminium do przeróbki plastycznej
    Materiał prowadzenia krzyżowego
    Stal odpuszczona
