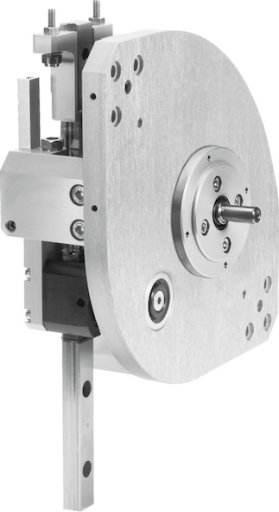

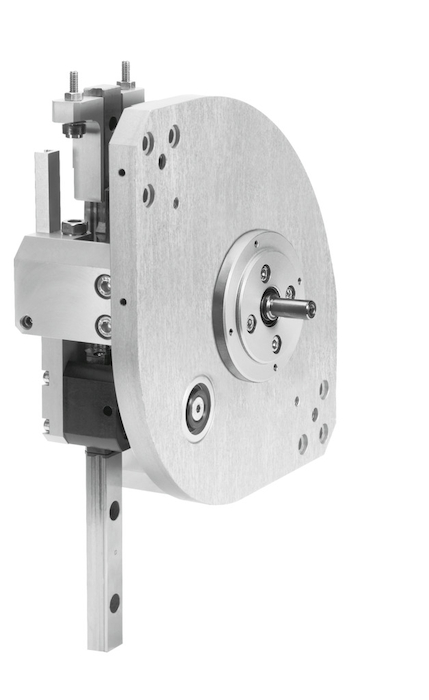

FESTO-540238 | HSW-16-AS Moduł manipulatora

Tu jesteś:

Dane wariantu
Dane podstawowe
Zdjęcia
Akcesoria
Skok Z

od 80 do 100 MM

Amortyzacja

Tłumienie hałasu przez element zderzakowy

Waga produktu

od 4900 G

Pozycja montażu

dowolny

Konstrukcja

Wał napędowy

Sygnalizacja położenia

do wyłącznika zbliżeniowego

Dokładność powtarzalności pozycji końcowych

+/-0,02 mm

Zgodność z LABS

VDMA24364-B2-L

Temperatura otoczenia

do 60 GC

Maks. moment Mx

od 2.5 NM

Maks. moment My

od 2.5 NM

Maks. moment Mz

od 2.5 NM

Maks. efektywne obciążenie

od 1.5 KG

Maksymalna siła procesowa w kierunku Y

50 N

Materiał zderzaka

Stal wysokostopowa

Materiał elementu sprężystego

Stal wysokostopowa

Materiał uchwytu

Stop aluminium do przeróbki plastycznej

Materiał dźwigni obrotowej

Stal do nawęglania

Materiał jarzma/

Stop aluminium do przeróbki plastycznej

Materiał szyny do montażu czujników

Stop aluminium do przeróbki plastycznej

Materiał śruby regulacyjnej

Stal wysokostopowa

Typ mocowania

Przy pomocy otworu przelotowego i tulejki centrującej

Materiał płyty podstawowej

Stop aluminium do przeróbki plastycznej

Materiał prowadzenia krzyżowego

Stal odpuszczona
