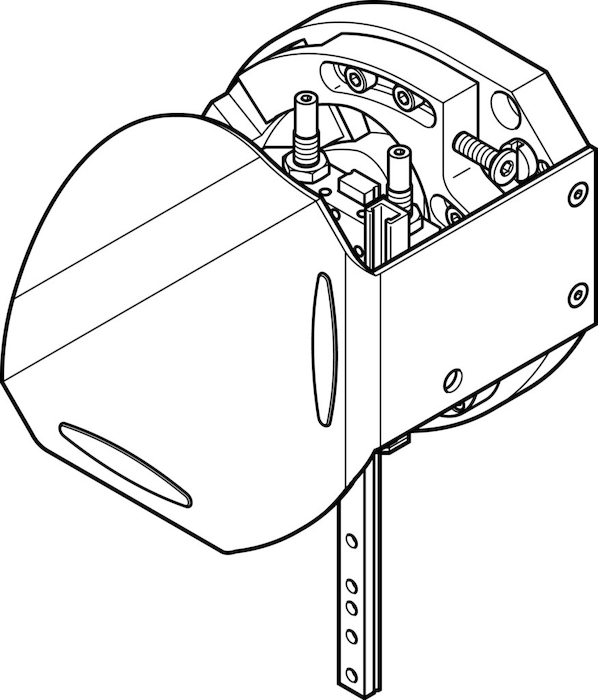

HSW-16-AS-SD Moduł manipulatora FESTO-540239
numer katalogowy: FESTO-540239
kategoria: Moduły manipulatorów
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- AmortyzacjaTłumienie hałasu przez zderzakKonstrukcjaWałek napędu, Prowadzenie liniowe plus podparcie obrotowe, Dodatnio poprowadzona sekwencja ruchuMaks. moment Mxod 2,5 NmMaks. moment Myod 2,5 NmMaks. moment Mzod 2,5 NmMaks. moment obrotowy na wałku napędowymod 2,5 NmMaks. siła osiowa na wałku napędowymod 30 NMaks. siła promieniowa na wałku napędowymod 75 NMaks. siła w kierunku Yod 50 NMaks. skok liniowy przy kącie obrotu 90°175/175 mmMaksymalne obciążenie użyteczneod 1,5 kgMateriał docisku sprężynowegoStal wysokostopowaMateriał dźwigni obrotowejOksydowanie, Stal do nawęglaniaMateriał jarzmaAnodowanie, Stop aluminiumMateriał płyty podstawowejStop aluminium, AnodowanieMateriał płyty z rowkiem prowadzącymStal do nawęglania, HartowanyMateriał pokrywyStop aluminium, AnodowanieMateriał prowadnicy krzyżowejStal ulepszana cieplnieMateriał szyny dla czujnikówStop aluminium, AnodowanieMateriał śruby regulacyjnejStal wysokostopowaMateriał uchwytuStop aluminium, AnodowanieMateriał zderzakówStal wysokostopowaPowtarzalność położeń końcowych+/-0,02 mmPozycja zabudowyDowolnaSkok roboczy20 - 35 mmSkok w osi Z80 - 100 mmSposób montażuPrzy pomocy otworów przelotowych i tulejek centrującychSygnalizacja położeniaPrzy pomocy czujnikówTemperatura otoczenia0 - 60 °CUwaga dotycząca materiałówNie zawierają miedzi i PTFEWaga produktuod 5200 gWielkość16Pliki do pobrania:Karta Produktu
- AmortyzacjaTłumienie hałasu przez zderzakKonstrukcjaWałek napędu, Prowadzenie liniowe plus podparcie obrotowe, Dodatnio poprowadzona sekwencja ruchuMaks. moment Mxod 2,5 NmMaks. moment Myod 2,5 NmMaks. moment Mzod 2,5 NmMaks. moment obrotowy na wałku napędowymod 2,5 NmMaks. siła osiowa na wałku napędowymod 30 NMaks. siła promieniowa na wałku napędowymod 75 NMaks. siła w kierunku Yod 50 NMaks. skok liniowy przy kącie obrotu 90°175/175 mmMaksymalne obciążenie użyteczneod 1,5 kgMateriał docisku sprężynowegoStal wysokostopowaMateriał dźwigni obrotowejOksydowanie, Stal do nawęglaniaMateriał jarzmaAnodowanie, Stop aluminiumMateriał płyty podstawowejStop aluminium, AnodowanieMateriał płyty z rowkiem prowadzącymStal do nawęglania, HartowanyMateriał pokrywyStop aluminium, AnodowanieMateriał prowadnicy krzyżowejStal ulepszana cieplnieMateriał szyny dla czujnikówStop aluminium, AnodowanieMateriał śruby regulacyjnejStal wysokostopowaPliki do pobrania:Karta Produktu
-
-
