- VSVA-B-T32C-AZD-D1-1T1L Elektrozawór

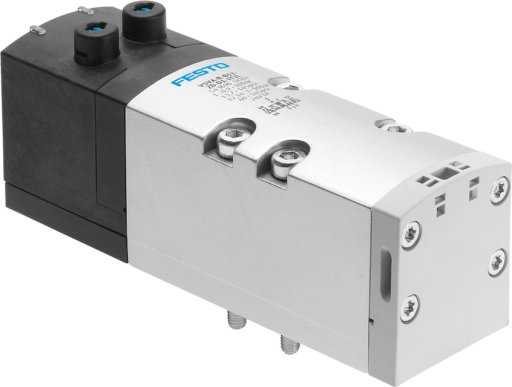

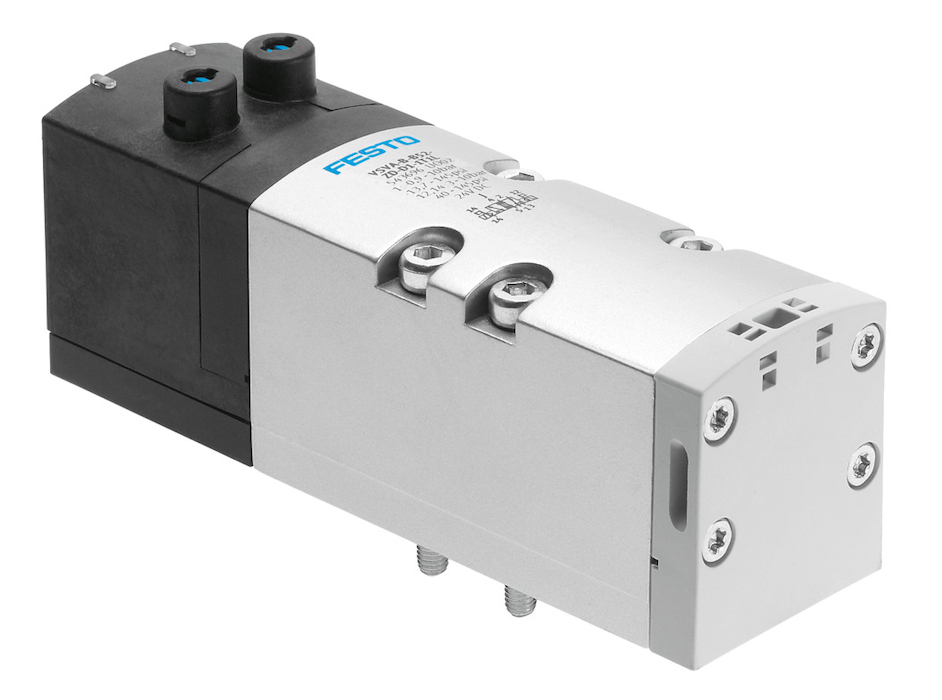

VSVA-B-T32C-AZD-D1-1T1L Elektrozawór FESTO-543690
numer katalogowy: FESTO-543690
kategoria: Znormalizowane zawory rozdzielające
Ocena średnia:
(0 opinii)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_543690_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_543690_SY1_0.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_543690_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_543690_SY1_0.png.jpg)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Charakterystyka cewki24 V DC: 1,3 WCiśnienie pilota3 - 10 barCiśnienie robocze3 - 10 barCzas przełączania przy włączaniuod 38 msCzas przełączania przy wyłączaniuod 20 msDopuszczalne wahania napięcia+/- 10 %DopuszczenieCSA (OL), c UL us - Recognized (OL)Funkcja odpowietrzeniaPrzez płytę z dławikami, Przez indywidualną płytę przyłączeniową, Możliwość dławieniaFunkcja zaworu2 zawory 3/2 normalnie zamknięte, monostabilneKierunek przepływuJednokierunkowyKlasa odporności na korozję CRC0 – Brak odporności na korozjęKonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 1600 µsMaks. ujemny impuls testowy przy sygnale logicznym 1od 1100 µsMateriał obudowyPA, Aluminium-odlew ciśnieniowyMateriał śrubStal ocynkowanaMateriał uszczelnieńFPM, HNBR, NBRMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Nominalny prąd wyłączenia na cewkę60 mA do 30 msNormalny przepływ nominalnyod 1200 l/minOdporność na piki napięciaod 2,5 kVOdporność na wibracjeTransport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6Odporność na wstrząsyTest odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27Pomocnicze ręczne uruchamianieZ blokadą, Z zaślepką, Przez przyciśnięciePozycja zabudowyDowolnaPrzepływ zaworuod 1400 l/minPrzepływ zaworu na indywidualnej płycie przyłączeniowejod 1200 l/minPrzepływ zaworu na wyspie zaworowejod 1200 l/minPrzepływ zaworu na wyspie zaworowej z zoptymalizowanym przepływemod 1300 l/minPrzyłącze elektryczneWg ISO 5599-2, Plug-inPrzyłącze odpowietrzenia pilotów 82/84odpowietrzenie nie jest zgodne z normą, przewodowe, Do wyboru:Przyłącze pneumatyczne 1Płyta przyłączeniowa, wielkość 1 wg ISO 5599-2Przyłącze pneumatyczne 2Płyta przyłączeniowa, wielkość 1 wg ISO 5599-2Przyłącze pneumatyczne 3Płyta przyłączeniowa, wielkość 1 wg ISO 5599-2Przyłącze pneumatyczne 4Płyta przyłączeniowa, wielkość 1 wg ISO 5599-2Przyłącze pneumatyczne 5Płyta przyłączeniowa, wielkość 1 wg ISO 5599-2Przyłącze zasilania pilotów 12/14Płyta przyłączeniowa, wielkość 1 wg ISO 5599-2Rodzaj sterowaniaZ pilotemRodzaj uszczelnieniaMiękkieSposób montażuNa płycie przyłączeniowejSposób uruchomieniaElektrycznyStopień ochronyIP65, NEMA 4Stopień zanieczyszczenia3Szerokość zabudowyod 42 mmTemperatura otoczenia-5 - 50 °CUwaga dotycząca materiałówZgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 442 gWyświetlanie stanu sygnałuLEDWzględna wilgotność powietrza0 - 90 %Zasilanie pneum. pilotówZewnętrznePliki do pobrania:Karta Produktu
- Charakterystyka cewki24 V DC: 1,3 WCiśnienie pilota3 - 10 barCiśnienie robocze3 - 10 barCzas przełączania przy włączaniuod 38 msCzas przełączania przy wyłączaniuod 20 msDopuszczalne wahania napięcia+/- 10 %DopuszczenieCSA (OL), c UL us - Recognized (OL)Funkcja odpowietrzeniaPrzez płytę z dławikami, Przez indywidualną płytę przyłączeniową, Możliwość dławieniaFunkcja zaworu2 zawory 3/2 normalnie zamknięte, monostabilneKierunek przepływuJednokierunkowyKlasa odporności na korozję CRC0 – Brak odporności na korozjęKonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 1600 µsMaks. ujemny impuls testowy przy sygnale logicznym 1od 1100 µsMateriał obudowyPA, Aluminium-odlew ciśnieniowyMateriał śrubStal ocynkowanaMateriał uszczelnieńFPM, HNBR, NBRMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Nominalny prąd wyłączenia na cewkę60 mA do 30 msNormalny przepływ nominalnyod 1200 l/minPliki do pobrania:Karta Produktu
-
-
