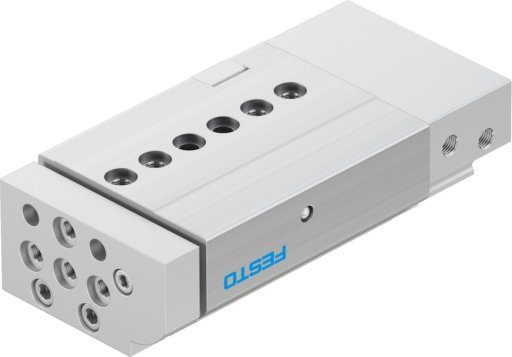

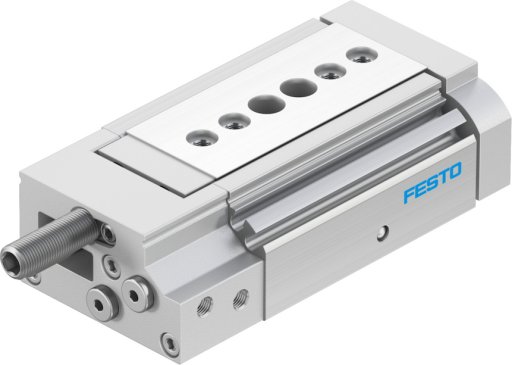

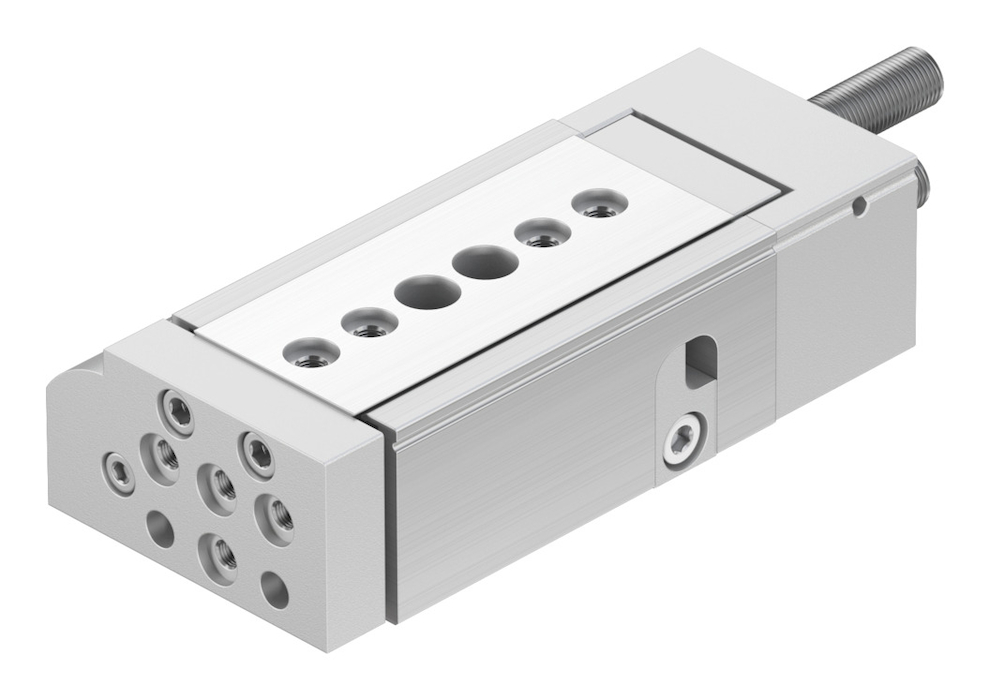

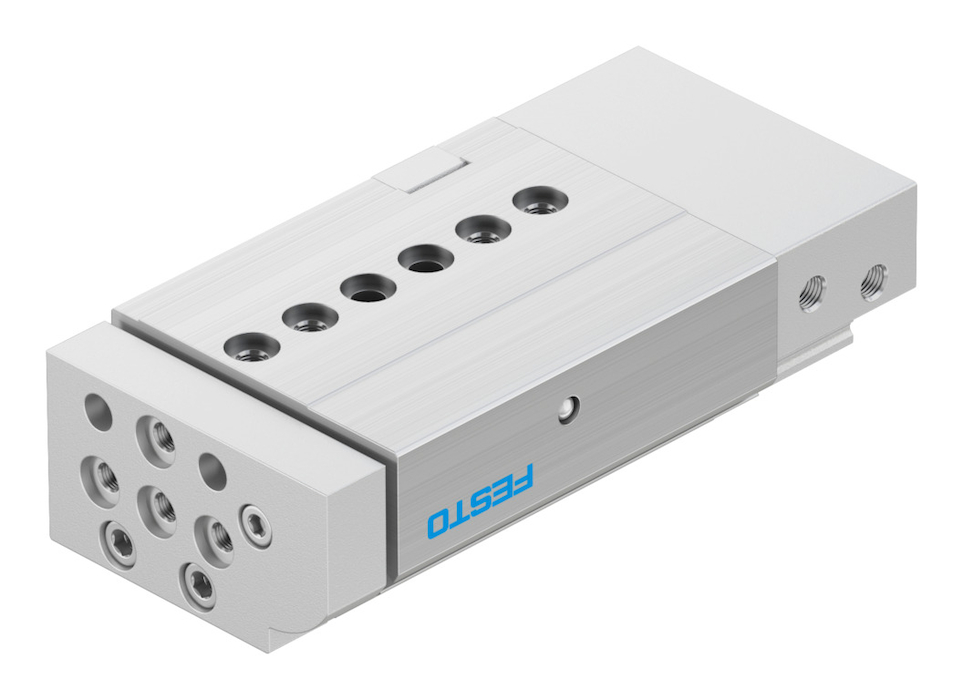

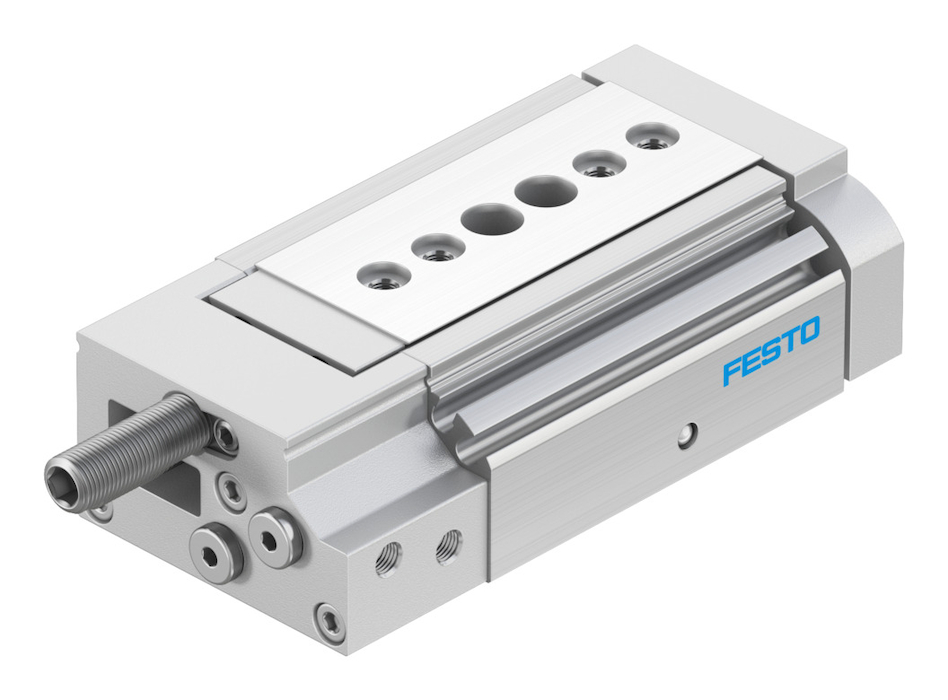

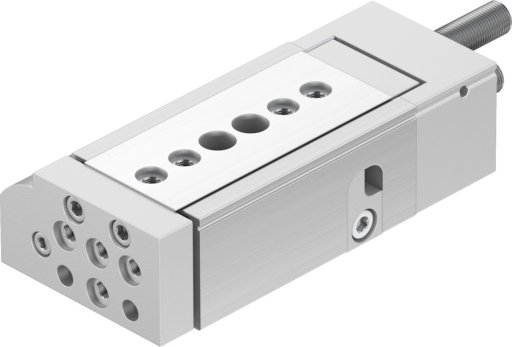

DGSL-10-10-PA Jednostka mini FESTO-543942

numer katalogowy: FESTO-543942
kategoria: Napędy z wózkami
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Skok
    od 10  MM
    Ø tłoka
    12 mm
    Tryb pracy jednostki napędowej
    Płyta spinająca
    Amortyzacja
    elastyczne pierścienie/płytki amortyzujące z obu stron
    Pozycja montażu
    dowolny
    Prowadnica
    Prowadnica na łożyskach kulkowych z koszykiem
    Konstrukcja
    Jarzmo
    Sygnalizacja położenia
    do wyłącznika zbliżeniowego
    Symbol
    00991263
    Ciśnienie robocze/MPA
    od 0.15 do 0.8  MPA
    Ciśnienie robocze/BAR
    od 1.5 do 8  BAR
    Maks. prędkość
    od 0.8  M/S
    Sposób działania
    dwustronnego działania
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
    Klasa odporności korozyjnej wg normy Festo
    0 - Brak obciążenia korozyjnego
    Zgodność z LABS
    VDMA24364-B1/B2-L
    Temperatura otoczenia
    do 60  GC
    Energia uderzenia w pozycjach końcowych
    od 0.12  NM
    Maks. siła Fy
    od 927  N
    Maks. siła Fz
    od 927  N
    Maks. moment Mx
    od 15  NM
    Maks. moment My
    od 6  NM
    Maks. moment Mz
    od 6  NM
    Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie
    od 51  N
    Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie
    od 68  N
    Ruchoma masa własna
    od 163  G
    Waga produktu
    od 424  G
    Przyłącza alternatywne
    patrz rysunek produktu
    Przyłącze pneumatyczne
    M5
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał pokrywy
    Stop aluminium do przeróbki plastycznej
    Materiał uszczelnień
    HNBR
    Materiał obudowy
    Stop aluminium do przeróbki plastycznej
    Materiał tłoczyska
    Nierdzewna stal stopowa
