- VSVA-B-M52-MH-A1-1C1 Elektrozawór

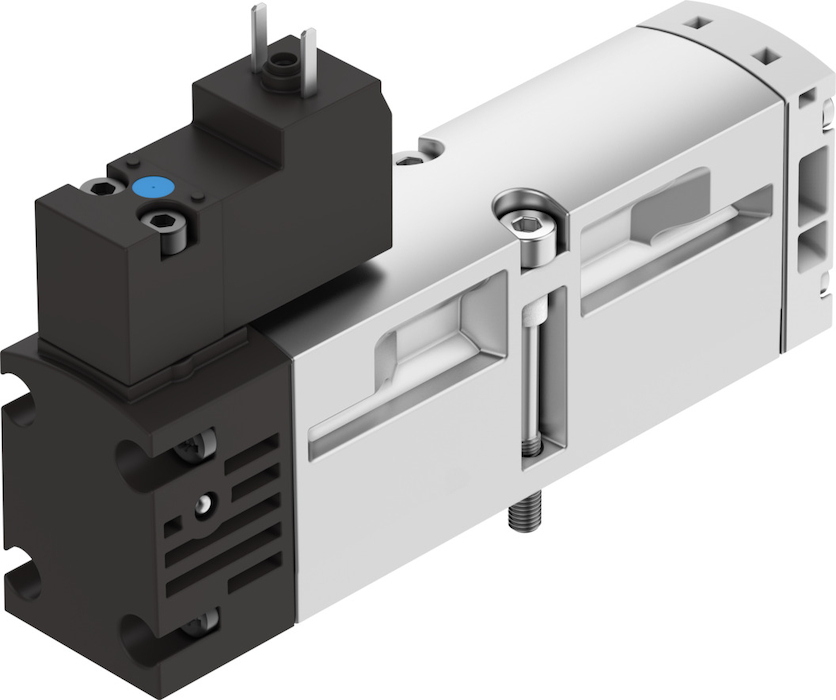

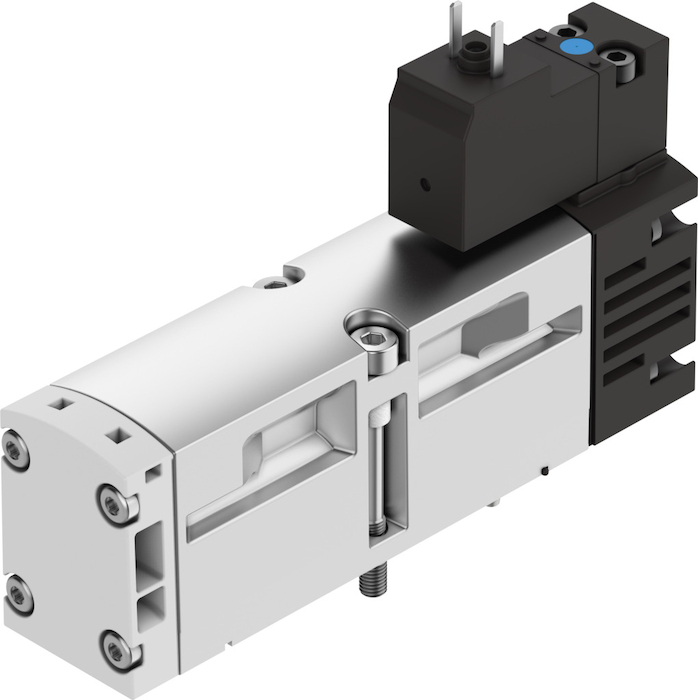

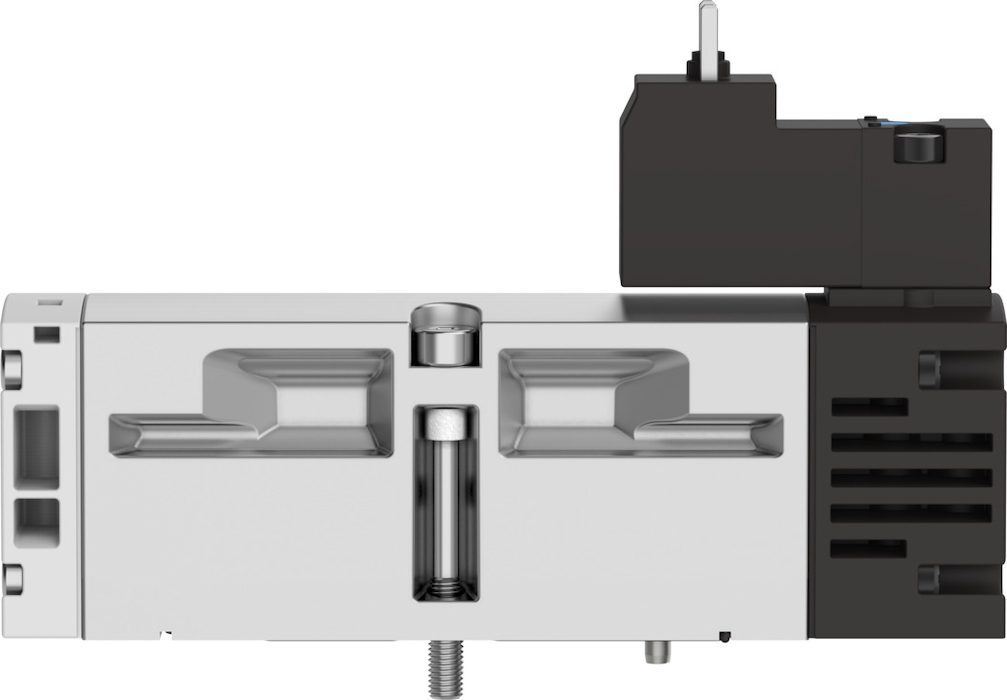

VSVA-B-M52-MH-A1-1C1 Elektrozawór FESTO-546702
numer katalogowy: FESTO-546702
kategoria: Znormalizowane zawory rozdzielające
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria

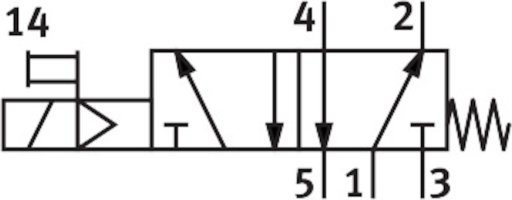

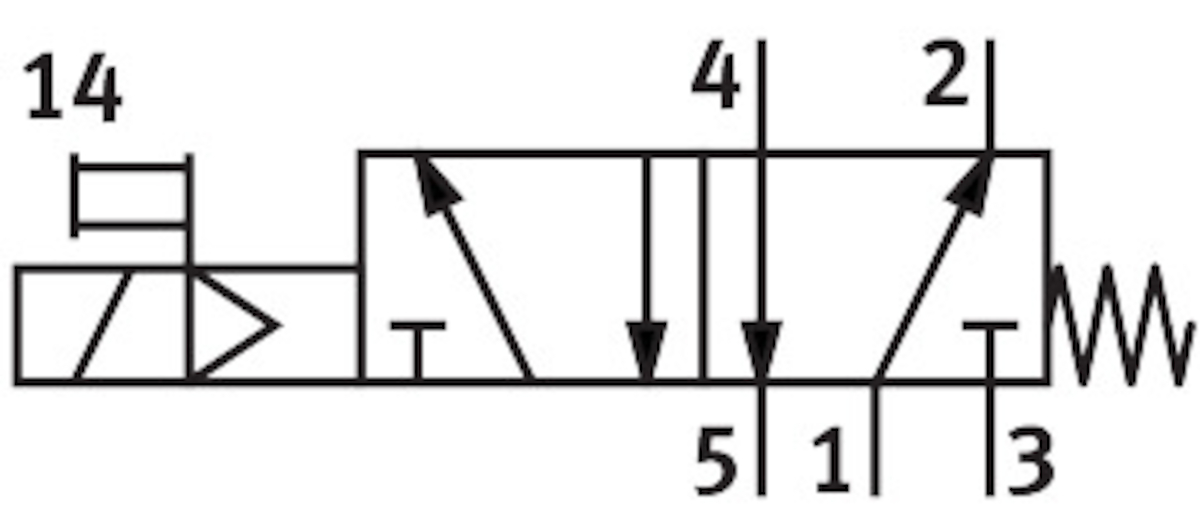

- Charakterystyka cewki24 V DC: 1,8 WCiśnienie robocze3 - 10 barCzas pracy ciągłej100 %Czas przełączania przy włączaniuod 26 msCzas przełączania przy wyłączaniuod 56 msDopuszczalne wahania napięcia-15 % / +10 %Dopuszczeniec UL us - Recognized (OL)Funkcja odpowietrzeniaMożliwość dławieniaFunkcja zaworu5/2 monostabilnyInterfejs pilotawg ISO 15218Kierunek przepływuJednokierunkowyKlasa odporności na korozję CRC0 – Brak odporności na korozjęKonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 1000 µsMaks. moment dokręcający, montaż zaworu1,8 - 2,2 NmMaks. ujemny impuls testowy przy sygnale logicznym 1od 800 µsMateriał obudowyAluminium-odlew ciśnieniowyMateriał śrubStal, OcynkowanaMateriał uszczelnieńHNBR, NBRMedium dla pilotówSprężone powietrze wg ISO8573-1:2010 [7:4:4]Medium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Normalny przepływ nominalnyod 1100 l/minOdporność na wibracjeTransport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6Odporność na wstrząsyTest odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27Pomocnicze ręczne uruchamianiePrzez przyciśnięciePoziom ciśnienia akustycznegood 85 dB(A)Pozycja zabudowyDowolnaPrzekryciePositive overlapPrzepływ zaworuod 1400 l/minPrzepływ zaworu na indywidualnej płycie przyłączeniowejod 1100 l/minPrzepływ zaworu na wyspie zaworowejod 1100 l/minPrzyłącze elektrycznebez przewodu uziemiającego, Wg DIN EN 175301-803, Schemat podłączenia typu C wg EN175301-803Przyłącze odpowietrzenia pilotów 82/84przewodowe, odpowietrzenie nie jest zgodne z normąPrzyłącze pneumatyczne 1Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-1Przyłącze pneumatyczne 2Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-1Przyłącze pneumatyczne 3Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-1Przyłącze pneumatyczne 4Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-1Przyłącze pneumatyczne 5Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-1Przyłącze zasilania pilota 12Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-1Przyłącze zasilania pilota 14Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-1Rodzaj sterowaniaZ pilotemRodzaj uszczelnieniaMiękkieSposób kasowaniaSprężyna mechanicznaSposób montażuNa płycie przyłączeniowejSposób uruchomieniaElektrycznyStopień ochronyIP65, NEMA 4Temperatura medium-5 - 50 °CTemperatura otoczenia-5 - 50 °CUwaga dotycząca materiałówZgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 180 gWielkość nominalnaod 9 mmWielkość zaworuod 26 mmWyświetlanie stanu sygnałuLEDWzględna wilgotność powietrza0 - 90 %Zasilanie pneum. pilotówWewnętrzneZgodność z normąISO 15407-1, VDMA 24563Pliki do pobrania:Karta Produktu
- Charakterystyka cewki24 V DC: 1,8 WCiśnienie robocze3 - 10 barCzas pracy ciągłej100 %Czas przełączania przy włączaniuod 26 msCzas przełączania przy wyłączaniuod 56 msDopuszczalne wahania napięcia-15 % / +10 %Dopuszczeniec UL us - Recognized (OL)Funkcja odpowietrzeniaMożliwość dławieniaFunkcja zaworu5/2 monostabilnyInterfejs pilotawg ISO 15218Kierunek przepływuJednokierunkowyKlasa odporności na korozję CRC0 – Brak odporności na korozjęKonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 1000 µsMaks. moment dokręcający, montaż zaworu1,8 - 2,2 NmMaks. ujemny impuls testowy przy sygnale logicznym 1od 800 µsMateriał obudowyAluminium-odlew ciśnieniowyMateriał śrubStal, OcynkowanaMateriał uszczelnieńHNBR, NBRMedium dla pilotówSprężone powietrze wg ISO8573-1:2010 [7:4:4]Pliki do pobrania:Karta Produktu
-
-
