- VSPA-B-T32C-A2 Zawór pneumatyczny

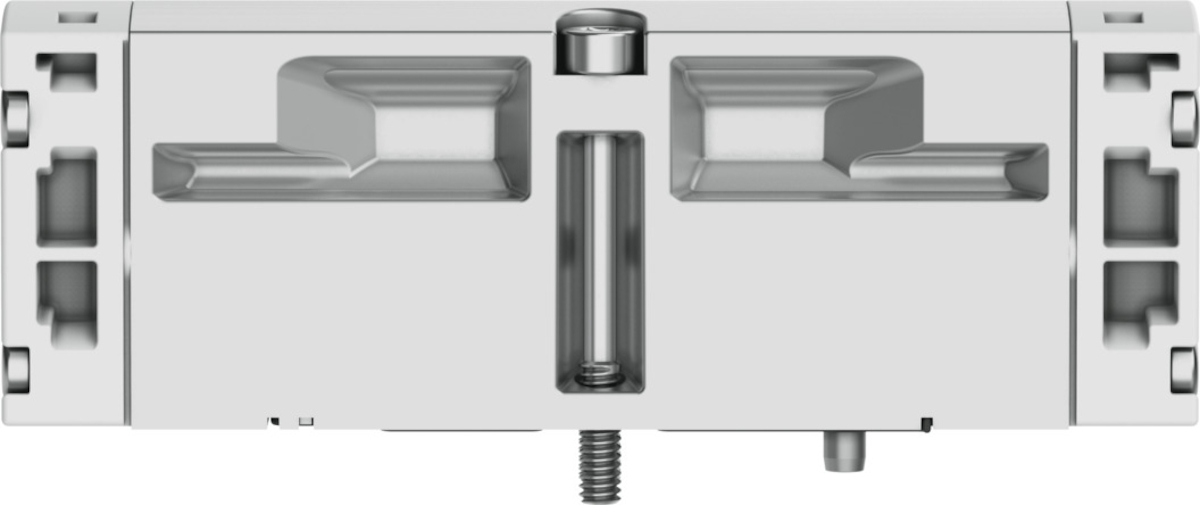

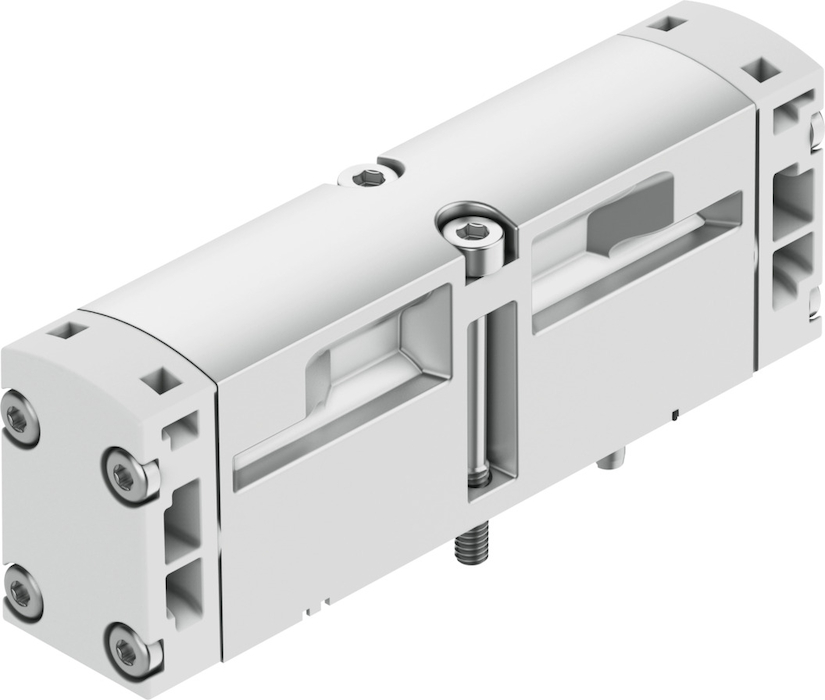

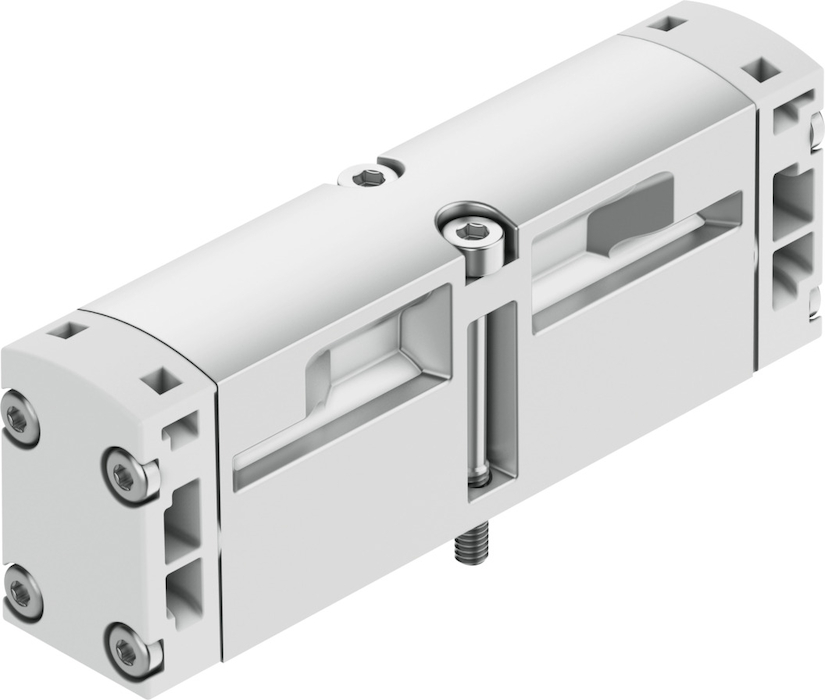

VSPA-B-T32C-A2 Zawór pneumatyczny FESTO-546721
numer katalogowy: FESTO-546721
kategoria: Znormalizowane zawory rozdzielające
Ocena średnia:
(0 opinii)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_546721_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_546721_SY1_0.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_546721_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_546721_SY1_0.png.jpg)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Ciśnienie pilota2 - 10 barCiśnienie robocze2 - 10 barCzas przełączania przy włączaniuod 10 msCzas przełączania przy wyłączaniuod 15 msFunkcja odpowietrzeniaMożliwość dławieniaFunkcja zaworu2 zawory 3/2 normalnie zamknięte, monostabilneKierunek przepływuJednokierunkowyKlasa odporności na korozję CRC0 – Brak odporności na korozjęKonstrukcjaZawór tłokowyMaks. moment dokręcający, montaż zaworu0,9 - 1,1 NmMateriał obudowyAluminium-odlew ciśnieniowyMateriał śrubStal, OcynkowanaMateriał uszczelnieńNBRMedium dla pilotówSprężone powietrze wg ISO8573-1:2010 [7:4:4]Medium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Normalny przepływ nominalnyod 400 l/minPozycja zabudowyDowolnaPrzekryciePositive overlapPrzepływ zaworuod 600 l/minPrzepływ zaworu na indywidualnej płycie przyłączeniowejod 450 l/minPrzepływ zaworu na wyspie zaworowejod 400 l/minPrzyłącze pneumatyczne 1Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-1Przyłącze pneumatyczne 2Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-1Przyłącze pneumatyczne 3Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-1Przyłącze pneumatyczne 4Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-1Przyłącze pneumatyczne 5Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-1Przyłącze zasilania pilota 12Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-1Przyłącze zasilania pilota 14Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-1Rodzaj sterowaniaBezpośredniRodzaj uszczelnieniaMiękkieSposób kasowaniaSprężyna pneumatycznaSposób uruchomieniaPneumatycznySzerokość zabudowyod 18 mmTemperatura medium-10 - 60 °CTemperatura otoczenia-10 - 60 °CUwaga dotycząca materiałówZgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 80 gWielkość nominalnaod 5 mmWzględna wilgotność powietrza0 - 90 %Zgodność z normąISO 15407-1, VDMA 24563Pliki do pobrania:Karta Produktu
- Ciśnienie pilota2 - 10 barCiśnienie robocze2 - 10 barCzas przełączania przy włączaniuod 10 msCzas przełączania przy wyłączaniuod 15 msFunkcja odpowietrzeniaMożliwość dławieniaFunkcja zaworu2 zawory 3/2 normalnie zamknięte, monostabilneKierunek przepływuJednokierunkowyKlasa odporności na korozję CRC0 – Brak odporności na korozjęKonstrukcjaZawór tłokowyMaks. moment dokręcający, montaż zaworu0,9 - 1,1 NmMateriał obudowyAluminium-odlew ciśnieniowyMateriał śrubStal, OcynkowanaMateriał uszczelnieńNBRMedium dla pilotówSprężone powietrze wg ISO8573-1:2010 [7:4:4]Medium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Normalny przepływ nominalnyod 400 l/minPozycja zabudowyDowolnaPrzekryciePositive overlapPrzepływ zaworuod 600 l/minPrzepływ zaworu na indywidualnej płycie przyłączeniowejod 450 l/minPliki do pobrania:Karta Produktu
-
-
