VSPA-B-T32U-A2 Zawór pneumatyczny FESTO-546722

numer katalogowy: FESTO-546722
kategoria: Znormalizowane zawory rozdzielające
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Funkcja zaworu
    2x3/2 otwarty, monostabilny
    Konstrukcja
    Zawór tłoczkowo-suwakowy
    Sposób powrotu
    sprężyna pneumatyczna
    Funkcja odpowietrzenia
    z możliwością dławienia
    Sposób uszczelnienia
    miękki
    Rodzaj sterowania
    bezpośrednie
    Kierunek przepływu
    jednokierunkowy

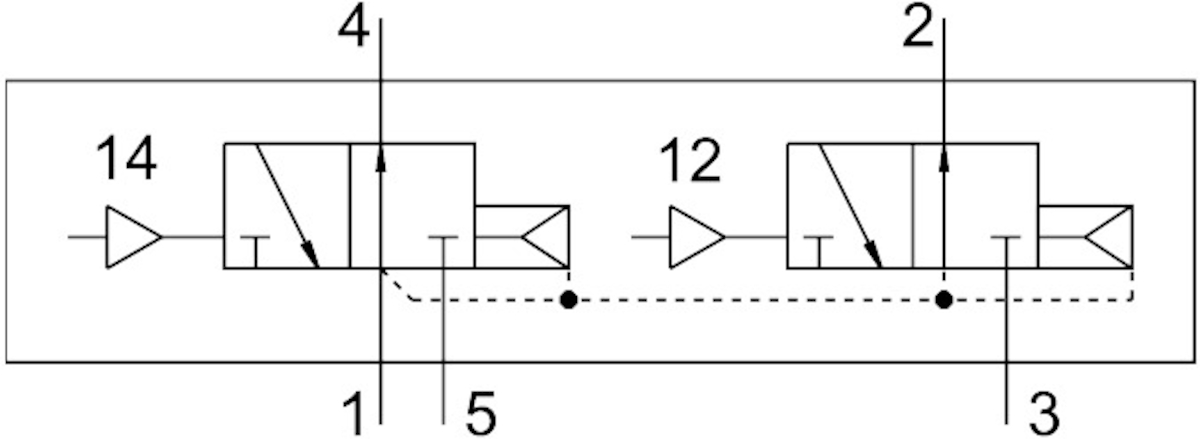

    Symbol
    00991988
    Pokrycie
    przekrycie dodatnie
    Przepływ zaworu
    600  L2
    Przepływ zaworu na pojedynczej płycie przyłączeniowej
    od 450  L2
    Przepływ zaworu, zabudowanego na bloku pneumatycznym
    od 400  L2
    Czas wyłączania
    od 15  MS
    Czas włączania
    od 10  MS
    Maks. moment dokręcenia, mocowanie zaworu
    od 0.9 do 1.1  NM
    Przyłącze pneumatyczne 4
    Płyta przyłączeniowa wielkość 18 mm wg ISO 15407-1
    Pozycja montażu
    dowolny
    Spełnia normę
    ISO 15407-1
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
    Klasa odporności korozyjnej wg normy Festo
    0 - Brak obciążenia korozyjnego
    Zgodność z LABS
    VDMA24364-B1/B2-L
    Temperatura medium
    od -10 do 60  GC
    Medium sterujące (dla pilotów)
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Temperatura otoczenia
    od -10 do 60  GC
    Waga produktu
    od 80  G
    Przyłącze pneumatyczne 1
    Płyta przyłączeniowa wielkość 18 mm wg ISO 15407-1
    Przyłącze pneumatyczne 2
    Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-1
    Przyłącze pneumatyczne 3
    Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-1
    Przyłącze pneumatyczne 5
    Płyta przyłączeniowa wielkość 18 mm wg ISO 15407-1
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał uszczelnień
    NBR
    Materiał obudowy
    Aluminiowy odlew ciśnieniowy
    Materiał śrub
    Stal
    Pliki do pobrania:
    Karta Produktu
