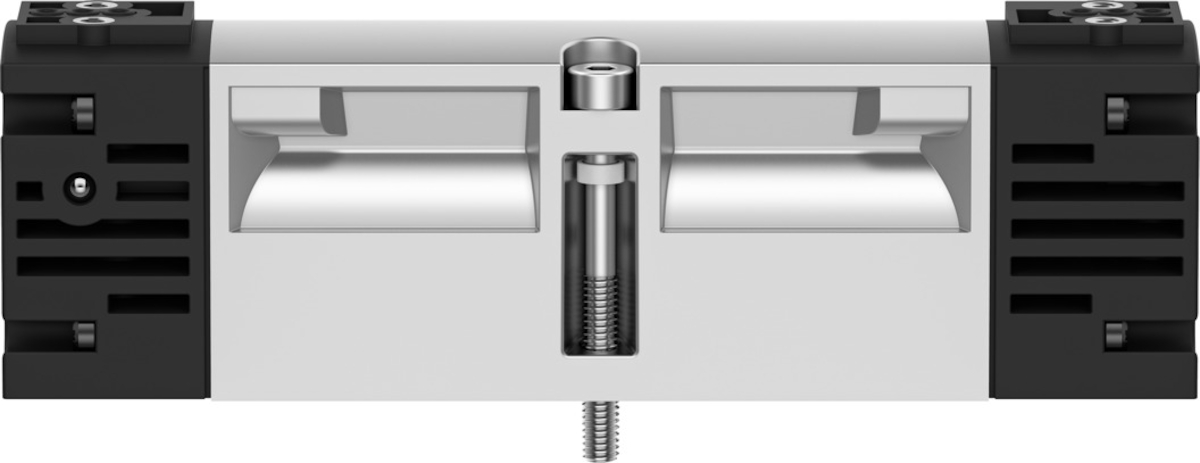

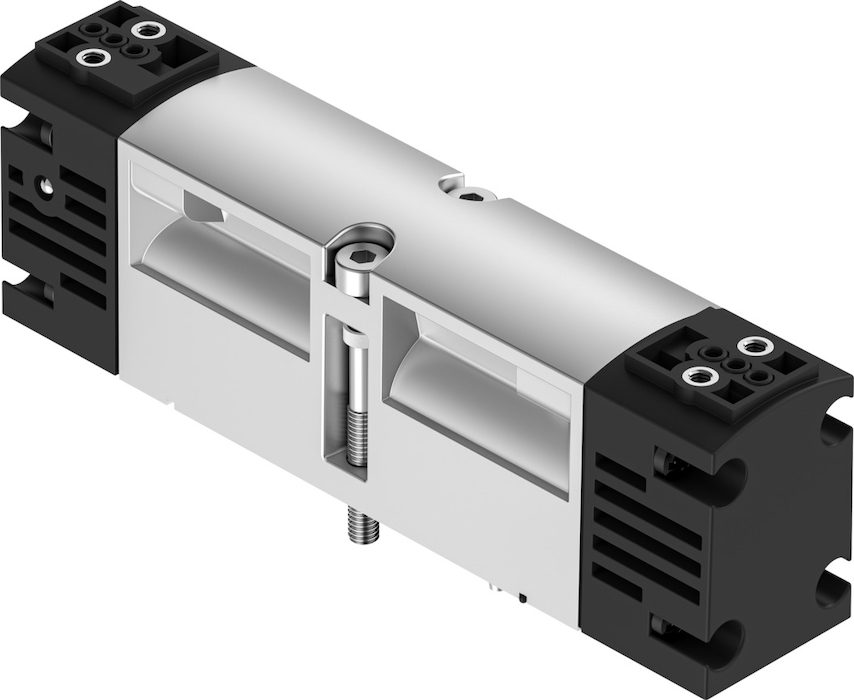

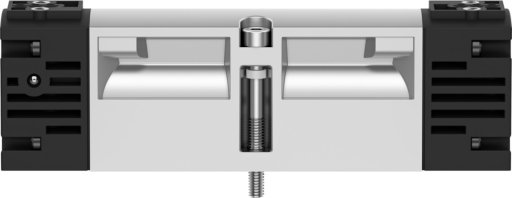

  7. VSVA-B-D52-A2-P1 Zawór podstawowy

VSVA-B-D52-A2-P1 Zawór podstawowy FESTO-546738

numer katalogowy: FESTO-546738
kategoria: Znormalizowane zawory rozdzielające
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Funkcja zaworu
    5/2 bistabilny z dominacją
    Wielkość zaworu
    18  MM
    Stopień ochrony
    IP65
    Ciśnienie robocze/MPA
    od 0.2 do 1  MPA
    Ciśnienie robocze/BAR
    od 2 do 10  BAR
    Konstrukcja
    Zawór tłoczkowo-suwakowy
    Funkcja odpowietrzenia
    z możliwością dławienia
    Sposób uszczelnienia
    miękki
    Rodzaj sterowania
    sterowanie pilotem
    Przyłącze zasilania powietrzem pilotów
    wew.
    Kierunek przepływu
    jednokierunkowy

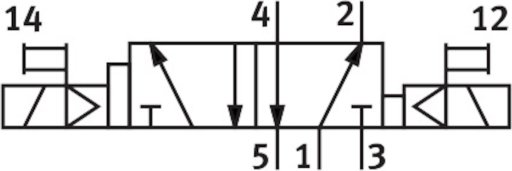

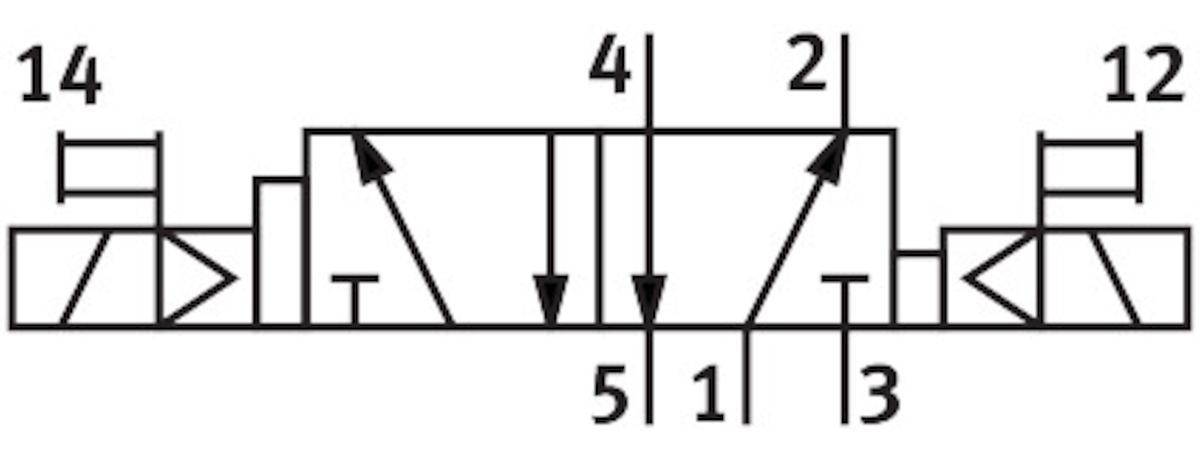

    Symbol
    00991059
    Pokrycie
    przekrycie dodatnie
    Wskaźnik stanu sygnału
    LED
    Przepływ zaworu
    750  L2
    Przepływ zaworu na pojedynczej płycie przyłączeniowej
    od 550  L2
    Przepływ zaworu, zabudowanego na bloku pneumatycznym
    od 550  L2
    Czas pracy ciągłej
    100%
    Maks. moment dokręcenia, mocowanie zaworu
    od 0.9 do 1.1  NM
    Przyłącze pneumatyczne 4
    Płyta przyłączeniowa wielkość 18 mm wg ISO 15407-1
    Pozycja montażu
    dowolny
    Certyfikacja
    c UL us - Recognized (OL)
    Spełnia normę
    ISO 15407-1
    Dopuszczalne wahania napięcia
    -15% / +10%
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
    Odporność na drgania
    Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6
    Odporność na wstrząsy
    Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27
    Klasa odporności korozyjnej wg normy Festo
    0 - Brak obciążenia korozyjnego
    Zgodność z LABS
    VDMA24364-B1/B2-L
    Temperatura medium
    od -5 do 50  GC
    Poziom ciśnienia akustycznego
    od 85  DBA
    Medium sterujące (dla pilotów)
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Temperatura otoczenia
    od -5 do 50  GC
    Waga produktu
    od 98  G
    Typ mocowania
    na płycie przyłączeniowej
    Przyłącze pneumatyczne 1
    Płyta przyłączeniowa wielkość 18 mm wg ISO 15407-1
    Przyłącze pneumatyczne 2
    Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-1
    Przyłącze pneumatyczne 3
    Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-1
    Przyłącze pneumatyczne 5
    Płyta przyłączeniowa wielkość 18 mm wg ISO 15407-1
    Interfejs pilota
    wg ISO 15218
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał uszczelnień
    HNBR
    Materiał obudowy
    Aluminiowy odlew ciśnieniowy
    Materiał śrub
    Stal
    Pliki do pobrania:
    Karta Produktu
