- VSVA-B-T32C-AH-A2-1AC1 Elektrozawór

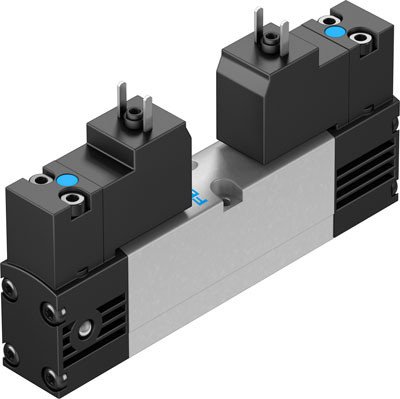

VSVA-B-T32C-AH-A2-1AC1 Elektrozawór FESTO-547089
numer katalogowy: FESTO-547089
kategoria: Znormalizowane zawory rozdzielające
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Charakterystyka cewki24 V AC: 50/60 Hz, moc przełączana 3,1 VA, moc podtrzymania 2,3 VACiśnienie robocze2 - 10 barCzas pracy ciągłej100 %Czas przełączania przy włączaniuod 13 msCzas przełączania przy wyłączaniuod 21 msDopuszczalne wahania napięcia-15 % / +10 %Funkcja odpowietrzeniaMożliwość dławieniaFunkcja zaworu2 zawory 3/2 normalnie zamknięte, monostabilneInterfejs pilotawg ISO 15218Kierunek przepływuJednokierunkowyKlasa odporności na korozję CRC0 – Brak odporności na korozjęKonstrukcjaZawór tłokowyMaks. moment dokręcający, montaż zaworuod 1 NmMateriał obudowyAluminium-odlew ciśnieniowyMateriał śrubStal, OcynkowanaMateriał uszczelnieńHNBR, NBRMedium dla pilotówSprężone powietrze wg ISO8573-1:2010 [7:4:4]Medium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Normalny przepływ nominalnyod 400 l/minOdporność na wibracjeTransport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6Odporność na wstrząsyTest odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27Pomocnicze ręczne uruchamianiePrzez przyciśnięciePoziom ciśnienia akustycznegood 85 dB(A)Pozycja zabudowyDowolnaPrzekryciePositive overlapPrzepływ zaworuod 600 l/minPrzepływ zaworu na indywidualnej płycie przyłączeniowejod 450 l/minPrzepływ zaworu na wyspie zaworowejod 400 l/minPrzyłącze elektryczneWg DIN EN 175301-803, bez przewodu uziemiającego, Schemat podłączenia typu C wg EN175301-803Przyłącze odpowietrzenia pilotów 82/84przewodowe, odpowietrzenie nie jest zgodne z normąPrzyłącze pneumatyczne 1Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-1Przyłącze pneumatyczne 2Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-1Przyłącze pneumatyczne 3Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-1Przyłącze pneumatyczne 4Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-1Przyłącze pneumatyczne 5Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-1Przyłącze zasilania pilota 12Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-1Przyłącze zasilania pilota 14Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-1Rodzaj sterowaniaZ pilotemRodzaj uszczelnieniaMiękkieSposób kasowaniaSprężyna pneumatycznaSposób montażuNa płycie przyłączeniowejSposób uruchomieniaElektrycznyStopień ochronyNEMA 4, IP65Temperatura medium-5 - 50 °CTemperatura otoczenia-5 - 50 °CUwaga dotycząca materiałówZgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 174 gWielkość nominalnaod 5 mmWielkość zaworuod 18 mmWyświetlanie stanu sygnałuLEDWzględna wilgotność powietrza0 - 90 %Zasilanie pneum. pilotówWewnętrzneZgodność z normąISO 15407-1, VDMA 24563Pliki do pobrania:Karta Produktu
- Charakterystyka cewki24 V AC: 50/60 Hz, moc przełączana 3,1 VA, moc podtrzymania 2,3 VACiśnienie robocze2 - 10 barCzas pracy ciągłej100 %Czas przełączania przy włączaniuod 13 msCzas przełączania przy wyłączaniuod 21 msDopuszczalne wahania napięcia-15 % / +10 %Funkcja odpowietrzeniaMożliwość dławieniaFunkcja zaworu2 zawory 3/2 normalnie zamknięte, monostabilneInterfejs pilotawg ISO 15218Kierunek przepływuJednokierunkowyKlasa odporności na korozję CRC0 – Brak odporności na korozjęKonstrukcjaZawór tłokowyMaks. moment dokręcający, montaż zaworuod 1 NmMateriał obudowyAluminium-odlew ciśnieniowyMateriał śrubStal, OcynkowanaMateriał uszczelnieńHNBR, NBRMedium dla pilotówSprężone powietrze wg ISO8573-1:2010 [7:4:4]Medium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Normalny przepływ nominalnyod 400 l/minOdporność na wibracjeTransport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6Pliki do pobrania:Karta Produktu
-
-
