  6. DHTG-90-2-A Stół obrotowy

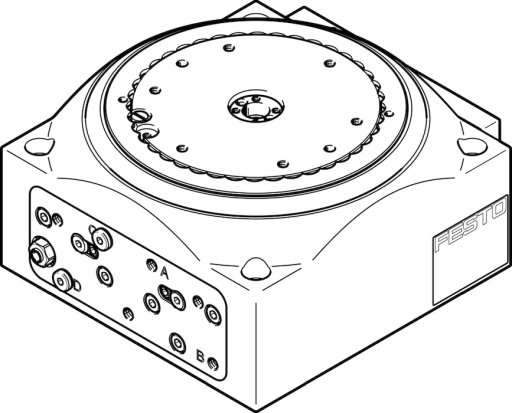

DHTG-90-2-A Stół obrotowy FESTO-548082

numer katalogowy: FESTO-548082
kategoria: Stoły obrotowe
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Wielkość
    90
    Równoległość tarczy
    od 0.04  MM
    Mimośrodowość osiowa płyty
    od 0.02  MM
    Koncentryczność płytki
    od 0.02  MM
    Dokładność powtarzalności kąta obrotu
    od 0.03  DEG
    Amortyzacja
    Amortyzator, charakterystyka twarda, regulowany
    Pozycja montażu
    dowolny
    Sposób działania
    dwustronnego działania
    Konstrukcja
    Złącze wieńca zębatego
    Symbol
    00992251
    Sygnalizacja położenia
    do czujników indukcyjnych
    Podział
    od 2
    Ciśnienie robocze
    od 4 do 8  BAR
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
    Klasa odporności korozyjnej wg normy Festo
    2 - średnie obciążenie korozyjne
    Zgodność z LABS
    VDMA24364-B2-L
    Poziom ciśnienia akustycznego
    od 70  DBA
    Temperatura otoczenia
    od 5 do 60  GC
    Maks. dopuszczalna siła osiowa statyczna
    2000  N
    Maks. moment pull-out, statyczny
    150  NM
    Maks. siła promieniowa statyczna
    5000  N
    Maks. moment obrotowy styczny, statyczny
    150  NM
    Teoretyczny moment obrotowy przy 0,6 MPa (6 bar, 87 psi)
    od 4.4  NM
    Waga produktu
    od 4500  G
    Typ mocowania
    Przy pomocy otworu przelotowego i tulejki centrującej
    Przyłącze pneumatyczne
    Gwint wewnętrzny M5
    Materiał tarczy
    Stal ocynkowana
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał zderzaka
    Stal ocynkowana
    Materiał pokrywy
    Stop aluminium do przeróbki plastycznej
    Materiał uszczelnień
    NBR
    Materiał obudowy
    Stop aluminium do przeróbki plastycznej
    Pliki do pobrania:
    Karta Produktu
