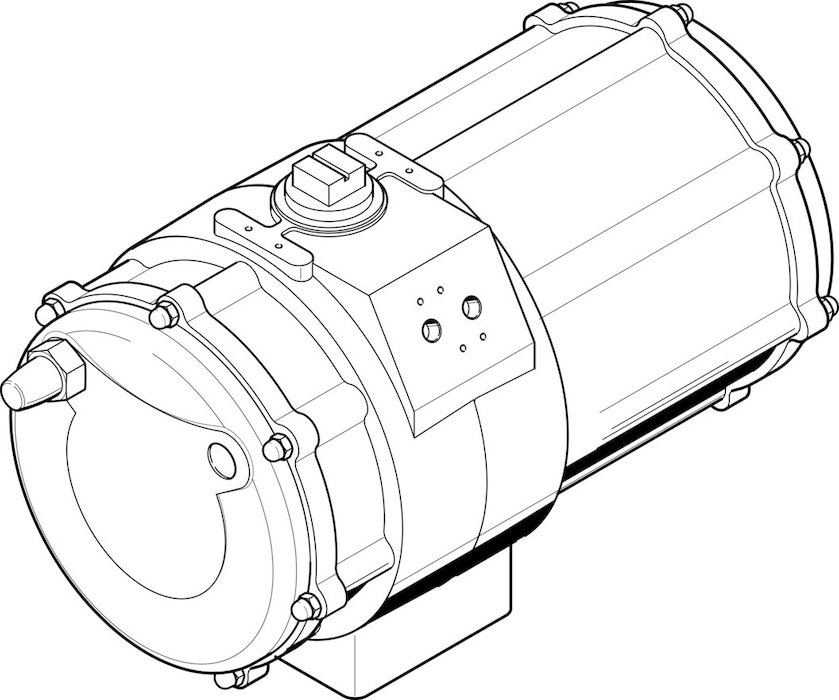

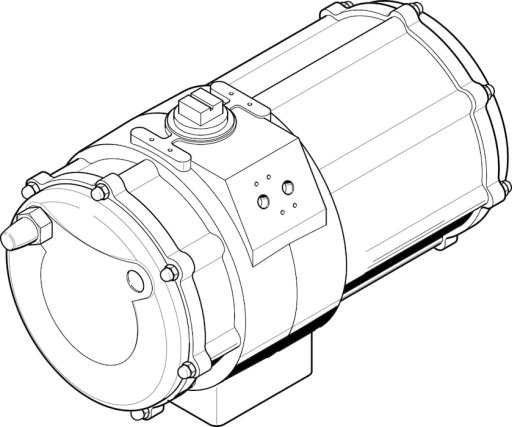

- DAPS-2880-090-R-F16 Napęd wahadłowy
DAPS-2880-090-R-F16 Napęd wahadłowy FESTO-549670
numer katalogowy: FESTO-549670
kategoria: Napędy wahadłowe dla automatyzacji procesów
Ocena średnia:
(0 opinii)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_549670_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_549670_SY1_0.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_549670_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_549670_SY1_0.png.jpg)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Air consumption at 0.6 MPa (6 bar, 87 psi) per cycle 0°-nominal swivel angle-0°od 140 lAmortyzacjaBrak tłumieniaATEX-Kategoria GazII 2GATEX-Kategoria PyłII 2DCiśnienie robocze1 - 8,4 barEnd-position adjusting range at nominal swivel angle85 - 95 degEx-Ochrona przeciwwybuchowa GazEx h IIC T6...T3 Gb XEx-Ochrona przeciwwybuchowa PyłEx h IIIC T85°C...T200°C Db XEx-Temperatura otoczenia-20°C <= Ta <= +60°CKąt obrotuod 90 degKierunek zamykaniaZamykanie w prawoKlasa odporności na korozję CRC3 – Wysoka odporność na korozjęKonstrukcjaMechanizm jarzmowy, dwustronnego działaniaMateriał obudowyStop aluminiumMateriał pokrywyStop aluminiumMateriał śrubStal wysokostopowaMateriał uszczelnieńFPM, NBR, PURMateriał wałkaStal wysokostopowaMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Moment obrotowy przy nominalnym ciśnieniu i kącie obrotu 0°od 2880 NmMoment obrotowy przy nominalnym ciśnieniu roboczym i kącie obrotu 50°od 1440 NmMoment obrotowy przy nominalnym ciśnieniu roboczym i kącie obrotu 90°od 2160 NmNominalne ciśnienie roboczeod 5,6 barNumer materiału dla wałka1,4305Pozycja zabudowyDowolnaPrzyłącza pneumatyczneG3/8Przyłącze wałkaT46Przyłącze zaworu odpowiada normieVDI/VDE 3845 (NAMUR)Regulacja położenia końcowego przy 0°-5 - 5 degRysunek otworowania kołnierzaF16Safety Integrity Level (SIL)Produkt może być stosowany w SRP/CS do SIL 2 Low Demand, Produkt może być stosowany w SRP/CS do SIL 2 High DemandSygnalizacja położeniaBezTemperatura otoczenia-20 - 80 °CTryb pracyDwustronnego działaniaUwaga dotycząca materiałówZgodne z RoHSUwaga o momencie obrotowymRoboczy moment obrotowy napędu nie może być większy niż maksymalny dopuszczalny moment obrotowy podany w ISO 5211 w odniesieniu do wielkości kołnierza mocującego i sprzęgła.Uwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 56000 gWałek łączący, głębokośćod 49,5 mmWielkość napędu wykonawczego2880Znak CE (patrz deklaracja zgodności)Wg dyrektywy EU-Ochrona Ex - (ATEX)Znormalizowane przyłącze do zaworuISO 5211Pliki do pobrania:Karta Produktu
- Air consumption at 0.6 MPa (6 bar, 87 psi) per cycle 0°-nominal swivel angle-0°od 140 lAmortyzacjaBrak tłumieniaATEX-Kategoria GazII 2GATEX-Kategoria PyłII 2DCiśnienie robocze1 - 8,4 barEnd-position adjusting range at nominal swivel angle85 - 95 degEx-Ochrona przeciwwybuchowa GazEx h IIC T6...T3 Gb XEx-Ochrona przeciwwybuchowa PyłEx h IIIC T85°C...T200°C Db XEx-Temperatura otoczenia-20°C <= Ta <= +60°CKąt obrotuod 90 degKierunek zamykaniaZamykanie w prawoKlasa odporności na korozję CRC3 – Wysoka odporność na korozjęKonstrukcjaMechanizm jarzmowy, dwustronnego działaniaMateriał obudowyStop aluminiumMateriał pokrywyStop aluminiumMateriał śrubStal wysokostopowaMateriał uszczelnieńFPM, NBR, PURMateriał wałkaStal wysokostopowaMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Moment obrotowy przy nominalnym ciśnieniu i kącie obrotu 0°od 2880 NmPliki do pobrania:Karta Produktu
-
-
