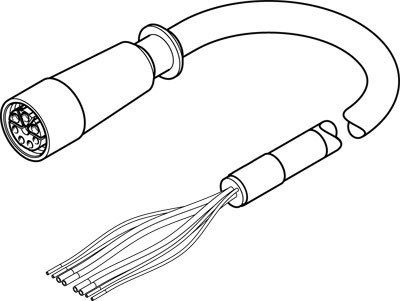

NEBM-M23G8-E-15-Q9N-LE8 Kabel silnika FESTO-550312

numer katalogowy: FESTO-550312
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Budowa kabla
    Ekranowany, 4x1,5+2x(2x0,5)
    Charakterystyka kabla
    odpowiedni do prowadnicy kabli
    Długość kabla
    od 15  m
    Kolor powłoki kabla
    Pomarańczowy
    Końce żył
    Zaślepka końca kabla
    Materiał powłoki kabla
    TPE-U(PUR)
    Nominalny przekrój przewodu
    od 1,5  mm2
    Obciążalność prądowa przy 40°C
    od 16  A
    Odporność na piki napięcia
    od 4  kV
    Oznaczenie kabla
    Bez uchwytu tabliczki opisowej
    Podłączenie elektryczne 1, funkcja
    Field device side
    Podłączenie elektryczne 1, konstrukcja
    Okrągły
    Podłączenie elektryczne 1, liczba pinów/żył
    od 8
    Podłączenie elektryczne 1, technologia podłączenia
    M23x1
    Podłączenie elektryczne 1, typ podłączenia
    Gniazdo wtykowe
    Podłączenie elektryczne 1, wyprowadzenie kabla
    Proste
    Podłączenie elektryczne 1, zajęta liczba pinów/żył
    od 8
    Podłączenie elektryczne 2, funkcja
    Controller side
    Podłączenie elektryczne 2, liczba pinów/żył
    od 8
    Podłączenie elektryczne 2, technologia podłączenia
    Wolny koniec
    Podłączenie elektryczne 2, typ podłączenia
    Kabel
    Podłączenie elektryczne 2, zajęta liczba pinów/żył
    od 8
    Promień gięcia, kabel zainstalowany elastycznie
    >= 120 mm  mm
    Promień gięcia, kabel zainstalowany na stałe
    >= 60 mm  mm
    Stopień ochrony
    IP65
    Stopień zanieczyszczenia
    3
    Średnica kabla
    od 12  mm
    Temperatura otoczenia
    -50 - 90  °C
    Temperatura otoczenia przy ruchomym ułożeniu kabla
    -40 - 90  °C
    Uwaga dotycząca materiałów
    Zgodne z RoHS
    Zakres napięcia roboczego AC
    0 - 630  V
    Zakres napięcia roboczego DC
    0 - 630  V
    Zgodność z normą
    EN 61984
    Znak CE (patrz deklaracja zgodności)
    Wg dyrektywy EU dla niskich napięć, Zgodnie z dyrektywą EU RoHS
    Zwrócić uwagę na obciążalność prądową przy 40°C
    8 A dla 0,5 mm²
    Zwrócić uwagę na odporność na napięcie udarowe
    2,5 kV dla 0,5 mm²
    Zwrócić uwagę na stopień ochrony
    W stanie zmontowanym
    Zwrócić uwagę na zakres napięcia roboczego AC
    0 - 300 V dla 0,5 mm²
    Zwrócić uwagę na zakres napięcia roboczego DC
    0 - 300 V dla 0,5 mm²
    Pliki do pobrania:
    Karta Produktu
