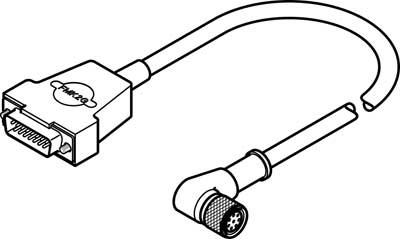

NEBM-M12W8-E-10-N-S1G15 Kabel enkodera FESTO-550319

numer katalogowy: FESTO-550319
kategoria: Kable przyłączeniowe do silników
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Budowa kabla
    Ekranowany, 1x4x0,14+4x0,34
    Charakterystyka kabla
    odpowiedni do prowadnicy kabli
    Długość kabla
    od 10  m
    Materiał powłoki kabla
    TPE-U(PUR)
    Nominalne napięcie robocze AC
    od 24  V
    Nominalne napięcie robocze DC
    od 24  V
    Nominalny przekrój przewodu
    od 0,34  mm2
    Obciążalność prądowa przy 40°C
    od 3  A
    Odporność na piki napięcia
    od 0,5  kV
    Oznaczenie kabla
    Bez uchwytu tabliczki opisowej
    Podłączenie elektryczne 1, funkcja
    Field device side
    Podłączenie elektryczne 1, konstrukcja
    Okrągły
    Podłączenie elektryczne 1, liczba pinów/żył
    od 8
    Podłączenie elektryczne 1, technologia podłączenia
    M12x1, typ A zgodnie z EN 61076-2-101
    Podłączenie elektryczne 1, typ podłączenia
    Gniazdo wtykowe
    Podłączenie elektryczne 1, wyprowadzenie kabla
    Kątowe
    Podłączenie elektryczne 1, zajęta liczba pinów/żył
    od 8
    Podłączenie elektryczne 2, funkcja
    Controller side
    Podłączenie elektryczne 2, konstrukcja
    Kątowa
    Podłączenie elektryczne 2, liczba pinów/żył
    od 15
    Podłączenie elektryczne 2, technologia podłączenia
    Sub-D
    Podłączenie elektryczne 2, typ podłączenia
    Wtyczka
    Podłączenie elektryczne 2, wyprowadzenie kabla
    Proste
    Podłączenie elektryczne 2, zajęta liczba pinów/żył
    od 8
    Promień gięcia, kabel zainstalowany elastycznie
    >= 75 mm  mm
    Promień gięcia, kabel zainstalowany na stałe
    >= 20 mm  mm
    Stopień ochrony
    IP65
    Stopień zanieczyszczenia
    3
    Średnica kabla
    od 6  mm
    Temperatura otoczenia
    -40 - 80  °C
    Temperatura otoczenia przy ruchomym ułożeniu kabla
    -10 - 80  °C
    Uwaga dotycząca materiałów
    Zgodne z RoHS
    Zakres napięcia roboczego AC
    0 - 30  V
    Zakres napięcia roboczego DC
    0 - 30  V
    Zgodność z normą
    EN 61984
    Zwrócić uwagę na obciążalność prądową przy 40°C
    2 A dla 0,14 mm²
    Zwrócić uwagę na stopień ochrony
    IP30 dla wtyczki Sub-D, W stanie zmontowanym
