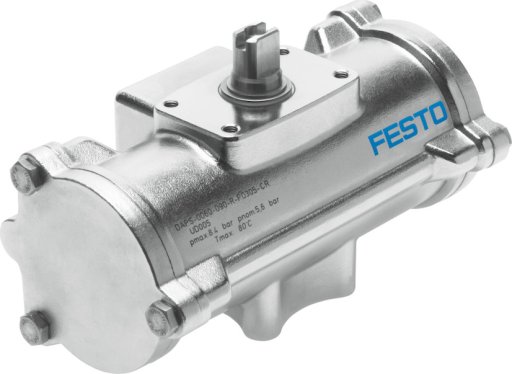

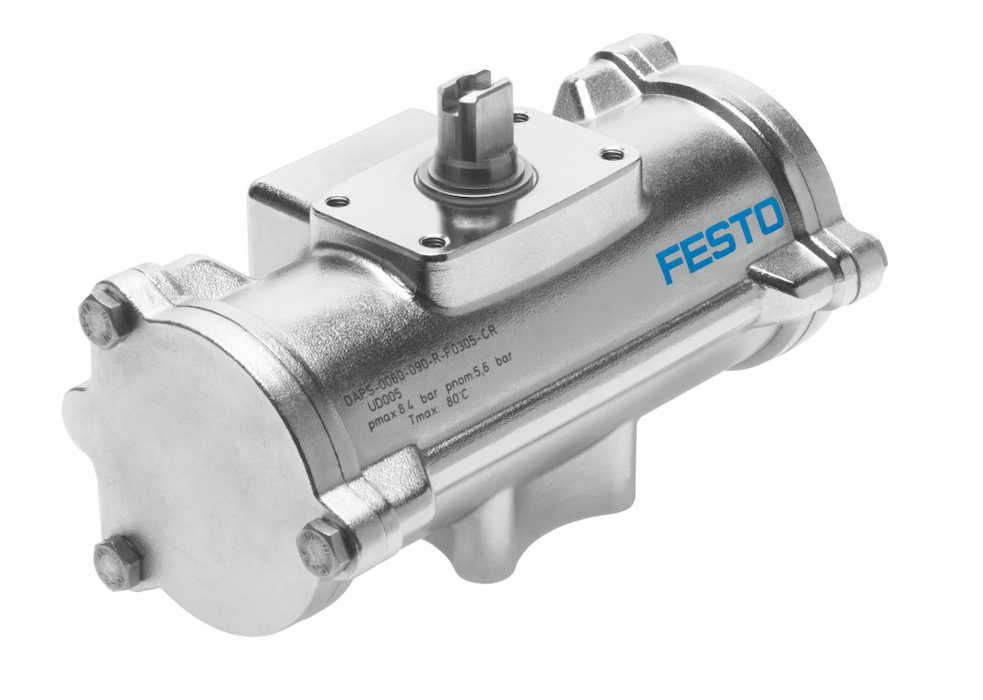

- DAPS-0240-090-R-F0507-CR Napęd wahadłowy
DAPS-0240-090-R-F0507-CR Napęd wahadłowy FESTO-552873
numer katalogowy: FESTO-552873
kategoria: Napędy wahadłowe dla automatyzacji procesów
Ocena średnia:
(0 opinii)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_552873_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_552873_SY1_0.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_552873_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_552873_SY1_0.png.jpg)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Air consumption at 0.6 MPa (6 bar, 87 psi) per cycle 0°-nominal swivel angle-0°od 8,26 lAmortyzacjaBrak tłumieniaATEX-Kategoria GazII 2GATEX-Kategoria PyłII 2DCiśnienie robocze2,5 - 8,4 barEx-Ochrona przeciwwybuchowa GazEx h IIC T6...T3 Gb XEx-Ochrona przeciwwybuchowa PyłEx h IIIC T85°C...T200°C Db XEx-Temperatura otoczenia-20°C <= Ta <= +60°CKąt obrotuod 90 degKierunek zamykaniaZamykanie w prawoKlasa odporności na korozję CRC3 – Wysoka odporność na korozjęKonstrukcjaMechanizm jarzmowy, dwustronnego działaniaMateriał obudowyStal wysokostopowa, nierdzewnaMateriał pokrywyStal wysokostopowa, nierdzewnaMateriał śrubStal wysokostopowa, nierdzewnaMateriał uszczelnieńFPM, NBR, PURMateriał wałkaStal wysokostopowa, nierdzewnaMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Moment obrotowy przy nominalnym ciśnieniu i kącie obrotu 0°od 240 NmMoment obrotowy przy nominalnym ciśnieniu roboczym i kącie obrotu 50°od 120 NmMoment obrotowy przy nominalnym ciśnieniu roboczym i kącie obrotu 90°od 180 NmNominalne ciśnienie roboczeod 5,6 barNumer materiału dla obudowy1,4408Numer materiału dla wałka1,4301Numer materiału, pokrywa1,4408Pozycja zabudowyDowolnaPrzyłącza pneumatyczneG1/8Przyłącze wałkaT17Przyłącze zaworu odpowiada normieVDI/VDE 3845 (NAMUR)Rysunek otworowania kołnierzaF05, F07Safety Integrity Level (SIL)Produkt może być stosowany w SRP/CS do SIL 2 Low Demand, Produkt może być stosowany w SRP/CS do SIL 2 High DemandSygnalizacja położeniaBezTemperatura otoczenia-20 - 80 °CTryb pracyDwustronnego działaniaUwaga dotycząca materiałówZgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 5600 gWałek łączący, głębokośćod 19,3 mmWielkość napędu wykonawczego240Znak CE (patrz deklaracja zgodności)Wg dyrektywy EU-Ochrona Ex - (ATEX)Znormalizowane przyłącze do zaworuISO 5211Pliki do pobrania:Karta Produktu
- Air consumption at 0.6 MPa (6 bar, 87 psi) per cycle 0°-nominal swivel angle-0°od 8,26 lAmortyzacjaBrak tłumieniaATEX-Kategoria GazII 2GATEX-Kategoria PyłII 2DCiśnienie robocze2,5 - 8,4 barEx-Ochrona przeciwwybuchowa GazEx h IIC T6...T3 Gb XEx-Ochrona przeciwwybuchowa PyłEx h IIIC T85°C...T200°C Db XEx-Temperatura otoczenia-20°C <= Ta <= +60°CKąt obrotuod 90 degKierunek zamykaniaZamykanie w prawoKlasa odporności na korozję CRC3 – Wysoka odporność na korozjęKonstrukcjaMechanizm jarzmowy, dwustronnego działaniaMateriał obudowyStal wysokostopowa, nierdzewnaMateriał pokrywyStal wysokostopowa, nierdzewnaMateriał śrubStal wysokostopowa, nierdzewnaMateriał uszczelnieńFPM, NBR, PURMateriał wałkaStal wysokostopowa, nierdzewnaMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Moment obrotowy przy nominalnym ciśnieniu i kącie obrotu 0°od 240 NmMoment obrotowy przy nominalnym ciśnieniu roboczym i kącie obrotu 50°od 120 NmPliki do pobrania:Karta Produktu
-
-
