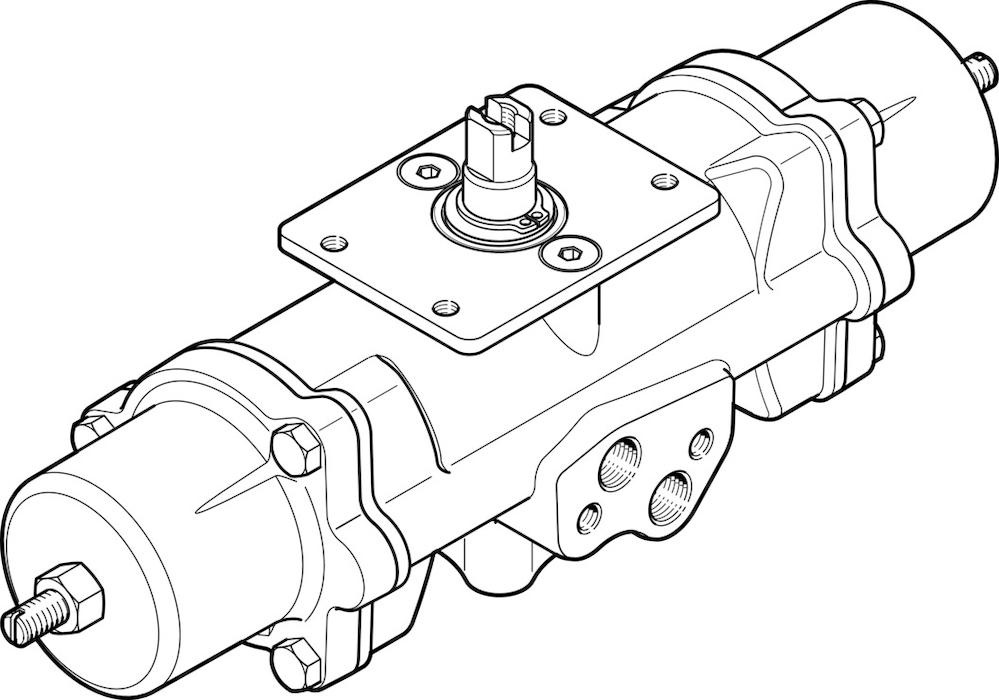

- DAPS-0015-090-RS4-F03-CR Napęd wahadłowy
DAPS-0015-090-RS4-F03-CR Napęd wahadłowy FESTO-552878
numer katalogowy: FESTO-552878
kategoria: Napędy wahadłowe dla automatyzacji procesów
Ocena średnia:
(0 opinii)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_552878_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_552878_SY1_0.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_552878_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_552878_SY1_0.png.jpg)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Air consumption at 0.6 MPa (6 bar, 87 psi) per cycle 0°-nominal swivel angle-0°od 0,6 lAmortyzacjaBrak tłumieniaATEX-Kategoria GazII 2GATEX-Kategoria PyłII 2DCiśnienie robocze5,6 - 8,4 barCiśnienie zasilania dla sprężynyod 5,6 barEx-Ochrona przeciwwybuchowa GazEx h IIC T6...T3 Gb XEx-Ochrona przeciwwybuchowa PyłEx h IIIC T85°C...T200°C Db XEx-Temperatura otoczenia-20°C <= Ta <= +60°CKąt obrotuod 90 degKierunek zamykaniaZamykanie w prawoKlasa odporności na korozję CRC3 – Wysoka odporność na korozjęKonstrukcjaMechanizm jarzmowy, dwustronnego działaniaMateriał obudowyStal wysokostopowa, nierdzewnaMateriał pokrywyStal wysokostopowa, nierdzewnaMateriał śrubStal wysokostopowa, nierdzewnaMateriał uszczelnieńFPM, NBR, PURMateriał wałkaStal wysokostopowa, nierdzewnaMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Moment obr. od sprężyny powrotnej przy kącie obrotu 0°od 10 NmMoment obr. od sprężyny powrotnej przy kącie obrotu 50°od 7,5 NmMoment obrotowy przy nominalnym ciśnieniu i kącie obrotu 0°od 15 NmMoment obrotowy przy nominalnym ciśnieniu roboczym i kącie obrotu 50°od 7,5 NmMoment obrotowy przy nominalnym ciśnieniu roboczym i kącie obrotu 90°od 10 NmMoment od sprężyny powrotnej przy 90°od 15 NmNominalne ciśnienie roboczeod 5,6 barNumer materiału dla obudowy1,4408Numer materiału dla wałka1,4301Numer materiału, pokrywa1,4408Pozycja zabudowyDowolnaPrzyłącza pneumatyczneG1/8Przyłącze wałkaT9Rysunek otworowania kołnierzaF03Safety Integrity Level (SIL)Produkt może być stosowany w SRP/CS do SIL 2 Low Demand, Produkt może być stosowany w SRP/CS do SIL 2 High DemandSiła sprężyny4Sygnalizacja położeniaBezTemperatura otoczenia-20 - 80 °CTryb pracyJednostronnego działaniaUwaga dotycząca materiałówZgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 1600 gWałek łączący, głębokośćod 10,2 mmWielkość napędu wykonawczego15Znak CE (patrz deklaracja zgodności)Wg dyrektywy EU-Ochrona Ex - (ATEX)Pliki do pobrania:Karta Produktu
- Air consumption at 0.6 MPa (6 bar, 87 psi) per cycle 0°-nominal swivel angle-0°od 0,6 lAmortyzacjaBrak tłumieniaATEX-Kategoria GazII 2GATEX-Kategoria PyłII 2DCiśnienie robocze5,6 - 8,4 barCiśnienie zasilania dla sprężynyod 5,6 barEx-Ochrona przeciwwybuchowa GazEx h IIC T6...T3 Gb XEx-Ochrona przeciwwybuchowa PyłEx h IIIC T85°C...T200°C Db XEx-Temperatura otoczenia-20°C <= Ta <= +60°CKąt obrotuod 90 degKierunek zamykaniaZamykanie w prawoKlasa odporności na korozję CRC3 – Wysoka odporność na korozjęKonstrukcjaMechanizm jarzmowy, dwustronnego działaniaMateriał obudowyStal wysokostopowa, nierdzewnaMateriał pokrywyStal wysokostopowa, nierdzewnaMateriał śrubStal wysokostopowa, nierdzewnaMateriał uszczelnieńFPM, NBR, PURMateriał wałkaStal wysokostopowa, nierdzewnaMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Moment obr. od sprężyny powrotnej przy kącie obrotu 0°od 10 NmPliki do pobrania:Karta Produktu
-
-
