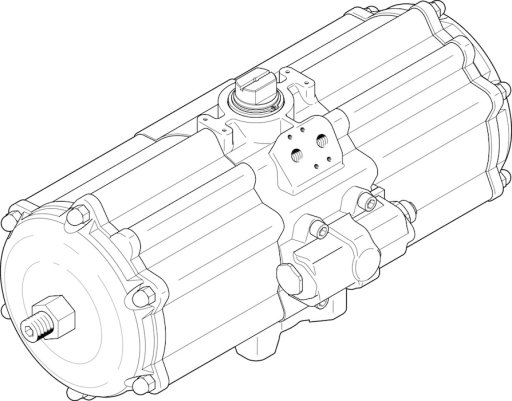

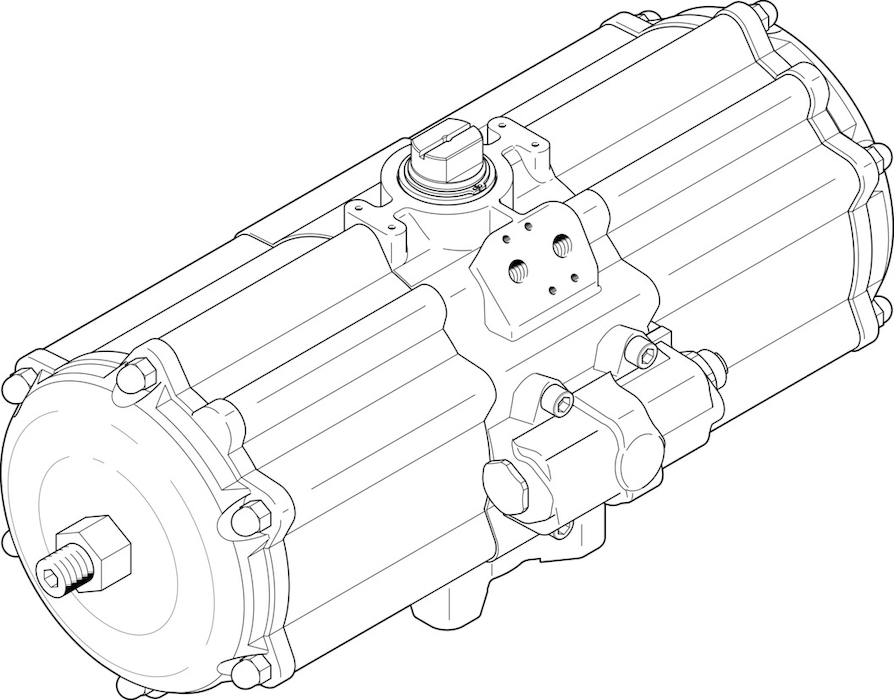

- DAPS-3840-090-R-F16-T6 Napęd wahadłowy
DAPS-3840-090-R-F16-T6 Napęd wahadłowy FESTO-553189
numer katalogowy: FESTO-553189
kategoria: Napędy wahadłowe dla automatyzacji procesów
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Air consumption at 0.6 MPa (6 bar, 87 psi) per cycle 0°-nominal swivel angle-0°od 179,2 lAmortyzacjaBrak tłumieniaATEX-Kategoria GazII 2GATEX-Kategoria PyłII 2DCiśnienie robocze3 - 8,4 barEnd-position adjusting range at nominal swivel angle85 - 95 degEx-Ochrona przeciwwybuchowa GazEx h IIC T6...T3 Gb XEx-Ochrona przeciwwybuchowa PyłEx h IIIC T85°C...T200°C Db XEx-Temperatura otoczenia-50°C <= Ta <= +60°CKąt obrotuod 90 degKierunek zamykaniaZamykanie w prawoKlasa odporności na korozję CRC3 – Wysoka odporność na korozjęKonstrukcjaMechanizm jarzmowy, dwustronnego działaniaMateriał obudowyStop aluminiumMateriał pokrywyStop aluminiumMateriał śrubStal wysokostopowaMateriał uszczelnieńFVMQ, Wzmocniony PTFEMateriał wałkaStal wysokostopowaMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Moment obrotowy przy nominalnym ciśnieniu i kącie obrotu 0°od 3840 NmMoment obrotowy przy nominalnym ciśnieniu roboczym i kącie obrotu 50°od 1920 NmMoment obrotowy przy nominalnym ciśnieniu roboczym i kącie obrotu 90°od 2880 NmNominalne ciśnienie roboczeod 5,6 barNumer materiału dla wałka1,4305Pozycja zabudowyDowolnaPrzyłącza pneumatyczneG3/8Przyłącze wałkaT46Przyłącze zaworu odpowiada normieVDI/VDE 3845 (NAMUR)Regulacja położenia końcowego przy 0°-5 - 5 degRysunek otworowania kołnierzaF16Safety Integrity Level (SIL)Produkt może być stosowany w SRP/CS do SIL 2 Low Demand, Produkt może być stosowany w SRP/CS do SIL 2 High DemandSygnalizacja położeniaBezTemperatura otoczenia-50 - 60 °CTryb pracyDwustronnego działaniaUwaga dotycząca materiałówZawierają substancje PWIS, Zgodne z RoHSUwaga o momencie obrotowymRoboczy moment obrotowy napędu nie może być większy niż maksymalny dopuszczalny moment obrotowy podany w ISO 5211 w odniesieniu do wielkości kołnierza mocującego i sprzęgła.Uwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 49000 gWałek łączący, głębokośćod 49 mmWielkość napędu wykonawczego3840Znak CE (patrz deklaracja zgodności)Wg dyrektywy EU-Ochrona Ex - (ATEX)Znormalizowane przyłącze do zaworuISO 5211Pliki do pobrania:Karta Produktu
- Air consumption at 0.6 MPa (6 bar, 87 psi) per cycle 0°-nominal swivel angle-0°od 179,2 lAmortyzacjaBrak tłumieniaATEX-Kategoria GazII 2GATEX-Kategoria PyłII 2DCiśnienie robocze3 - 8,4 barEnd-position adjusting range at nominal swivel angle85 - 95 degEx-Ochrona przeciwwybuchowa GazEx h IIC T6...T3 Gb XEx-Ochrona przeciwwybuchowa PyłEx h IIIC T85°C...T200°C Db XEx-Temperatura otoczenia-50°C <= Ta <= +60°CKąt obrotuod 90 degKierunek zamykaniaZamykanie w prawoKlasa odporności na korozję CRC3 – Wysoka odporność na korozjęKonstrukcjaMechanizm jarzmowy, dwustronnego działaniaMateriał obudowyStop aluminiumMateriał pokrywyStop aluminiumMateriał śrubStal wysokostopowaMateriał uszczelnieńFVMQ, Wzmocniony PTFEMateriał wałkaStal wysokostopowaMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Moment obrotowy przy nominalnym ciśnieniu i kącie obrotu 0°od 3840 NmPliki do pobrania:Karta Produktu
-
-
