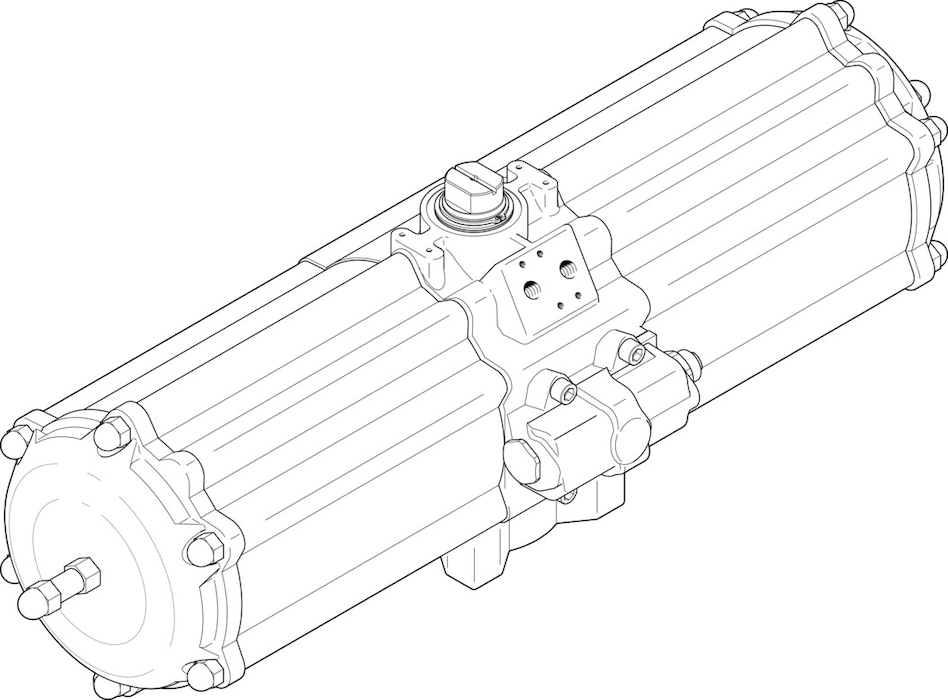

- DAPS-1920-090-RS3-F16-T6 Napęd wahadłowy
DAPS-1920-090-RS3-F16-T6 Napęd wahadłowy FESTO-553227
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Wielkość napędu zaworu1920Układ otworów w kołnierzuF16Kąt obrotuod 90 DEGZakres regulacji pozycji końcowej przy 0°od -5 do 5 DEGZakres regulacji pozycji końcowej przy znamionowym kącie obrotuod 85 do 95 DEGGłębokość połączenia wałkaod 49 MMPrzyłącze zgodne z normą do zaworu procesowegoISO 5211Pozycja montażudowolnySposób działaniaJednostronnego działaniaKonstrukcjaMechanizm dźwigniowyKierunek zamykaniazamykanie z prawej stronySymbol00991266Przyłacze zaworu zgodne z normąVDI/VDE 3845 (NAMUR)Safety Integrity Level (SIL)do SIL 2 Low Demand modeCiśnienie robocze/MPAod 0.42 do 0.84 MPACiśnienie robocze/BARod 4.2 do 8.4 BARNominalne ciśnienie robocze/MPAod 0.56 MPANominalne ciśnienie robocze/BARod 5.6 BARZnak CE (patrz deklaracja zgodności)zgodność z dyrektywą UE dot. ochrony przeciwwybuchowej (ATEX)Znak UKCA (patrz deklaracja zgodności)wg przepisów UK EXJednostka certyfikującaTÜV Nord 212170801ATEX-Kategoria: gazII 2GATEX-Kategoria: pyłII 2DRodzaj zabezpieczenia przed zapłonem dla gazuEx h IIC T6...T3 Gb XEx-Rodzaj ochrony przed zapłonem pyłówEx h IIIC T85°C...T200°C Db XOchrona przeciwwybuchowa Ex— temperatura otoczenia-50°C <= Ta <= +60°CMedium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)Zgodność z LABSVDMA24364-strefa IIITemperatura otoczeniaod -50 do 60 GCMoment obrotowy dla znamionowego ciśnienia roboczego i kącie obrotu 0°od 2240 NMMoment obrotowy przy nominalnym ciśnieniu roboczym i kącie obrotu 90°od 1760 NMInformacja o momencie obrotowymRoboczy moment obrotowy napędu nie może być wyższy niż podany w normie ISO 5211 maksymalny dopuszczalny moment obrotowy, w odniesieniu do wielkości kołnierza mocującego i sprzęgła.Moment obrotowy od sprężyny powrotnej przy kącie obrotu 0°od 960 NMMoment od sprężyny powrotnej przy kącie obrotu 90°od 1440 NMZużycie powietrza przy 0,6 MPa (6 bar, 87 psi) na cykl 0°-znamionowy kąt obrotu-0°od 91.7 LWaga produktuod 67000 GPołączenie wałkaT46Przyłącze pneumatyczneG3/8Informacja o materiałachZgodność z dyrektywą RoHSMateriał pokrywyStop aluminium do przeróbki plastycznejMateriał uszczelnieńFVMQMateriał obudowyStop aluminium do przeróbki plastycznejMateriał śrubStal wysokostopowaMateriał wałkaStal wysokostopowaPliki do pobrania:Karta Produktu
- Brak danych dla tego produktuPliki do pobrania:Karta Produktu
-
-
