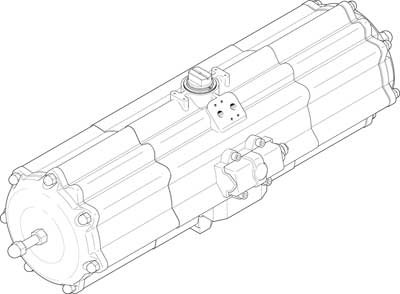

- DAPS-2880-090-RS3-F16-T6 Napęd wahadłowy
DAPS-2880-090-RS3-F16-T6 Napęd wahadłowy FESTO-553228
numer katalogowy: FESTO-553228
kategoria: Napędy wahadłowe dla automatyzacji procesów
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Air consumption at 0.6 MPa (6 bar, 87 psi) per cycle 0°-nominal swivel angle-0°od 147 lAmortyzacjaBrak tłumieniaATEX-Kategoria GazII 2GATEX-Kategoria PyłII 2DCiśnienie robocze4,2 - 8,4 barCiśnienie zasilania dla sprężynyod 4,2 barEnd-position adjusting range at nominal swivel angle85 - 95 degEx-Ochrona przeciwwybuchowa GazEx h IIC T6...T3 Gb XEx-Ochrona przeciwwybuchowa PyłEx h IIIC T85°C...T200°C Db XEx-Temperatura otoczenia-50°C <= Ta <= +60°CKąt obrotuod 90 degKierunek zamykaniaZamykanie w prawoKlasa odporności na korozję CRC3 – Wysoka odporność na korozjęKonstrukcjaMechanizm jarzmowy, dwustronnego działaniaMateriał obudowyStop aluminiumMateriał pokrywyStop aluminiumMateriał śrubStal wysokostopowaMateriał uszczelnieńWzmocniony PTFE, FVMQMateriał wałkaStal wysokostopowaMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Moment obr. od sprężyny powrotnej przy kącie obrotu 0°od 1440 NmMoment obr. od sprężyny powrotnej przy kącie obrotu 50°od 1080 NmMoment obrotowy przy nominalnym ciśnieniu i kącie obrotu 0°od 3360 NmMoment obrotowy przy nominalnym ciśnieniu roboczym i kącie obrotu 50°od 1800 NmMoment obrotowy przy nominalnym ciśnieniu roboczym i kącie obrotu 90°od 2640 NmMoment od sprężyny powrotnej przy 90°od 2160 NmNominalne ciśnienie roboczeod 5,6 barNumer materiału dla wałka1,4305Pozycja zabudowyDowolnaPrzyłącza pneumatyczneG3/8Przyłącze wałkaT46Przyłącze zaworu odpowiada normieVDI/VDE 3845 (NAMUR)Regulacja położenia końcowego przy 0°-5 - 5 degRysunek otworowania kołnierzaF16Safety Integrity Level (SIL)Produkt może być stosowany w SRP/CS do SIL 2 Low Demand, Produkt może być stosowany w SRP/CS do SIL 2 High DemandSiła sprężyny3Sygnalizacja położeniaBezTemperatura otoczenia-50 - 60 °CTryb pracyJednostronnego działaniaUwaga dotycząca materiałówZgodne z RoHS, Zawierają substancje PWISUwaga o momencie obrotowymRoboczy moment obrotowy napędu nie może być większy niż maksymalny dopuszczalny moment obrotowy podany w ISO 5211 w odniesieniu do wielkości kołnierza mocującego i sprzęgła.Uwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 117000 gWałek łączący, głębokośćod 49,5 mmWielkość napędu wykonawczego2880Znak CE (patrz deklaracja zgodności)Wg dyrektywy EU-Ochrona Ex - (ATEX)Znormalizowane przyłącze do zaworuISO 5211Pliki do pobrania:Karta Produktu
- Air consumption at 0.6 MPa (6 bar, 87 psi) per cycle 0°-nominal swivel angle-0°od 147 lAmortyzacjaBrak tłumieniaATEX-Kategoria GazII 2GATEX-Kategoria PyłII 2DCiśnienie robocze4,2 - 8,4 barCiśnienie zasilania dla sprężynyod 4,2 barEnd-position adjusting range at nominal swivel angle85 - 95 degEx-Ochrona przeciwwybuchowa GazEx h IIC T6...T3 Gb XEx-Ochrona przeciwwybuchowa PyłEx h IIIC T85°C...T200°C Db XEx-Temperatura otoczenia-50°C <= Ta <= +60°CKąt obrotuod 90 degKierunek zamykaniaZamykanie w prawoKlasa odporności na korozję CRC3 – Wysoka odporność na korozjęKonstrukcjaMechanizm jarzmowy, dwustronnego działaniaMateriał obudowyStop aluminiumMateriał pokrywyStop aluminiumMateriał śrubStal wysokostopowaMateriał uszczelnieńWzmocniony PTFE, FVMQMateriał wałkaStal wysokostopowaMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Pliki do pobrania:Karta Produktu
-
-
