FESTO-556380 | CDVI5.0-MT2H-1X2OLS-EXT Elektrozawór

Tu jesteś:

Pneumat
FESTO
Zawory
Zawory rozdzielające uruchamiane elektrycznie i p
Zawory rozdzielające do określonych zastosowań
Zawory CDVI
CDVI5.0-MT2H-1X2OLS-EXT Elektrozawór

Dane wariantu
Dane podstawowe
Zdjęcia
Akcesoria
Funkcja zaworu

2/2 otwarty, monostabilny

Konstrukcja

Zawór tłoczkowo-suwakowy

Sposób powrotu

sprężyna pneumatyczna

Funkcja odpowietrzenia

z możliwością dławienia

Sposób uszczelnienia

miękki

Pomocnicze sterowanie ręczne

bez blokady

Rodzaj sterowania

sterowanie pilotem

Przyłącze zasilania powietrzem pilotów

zewn.

Kierunek przepływu

rewersyjny

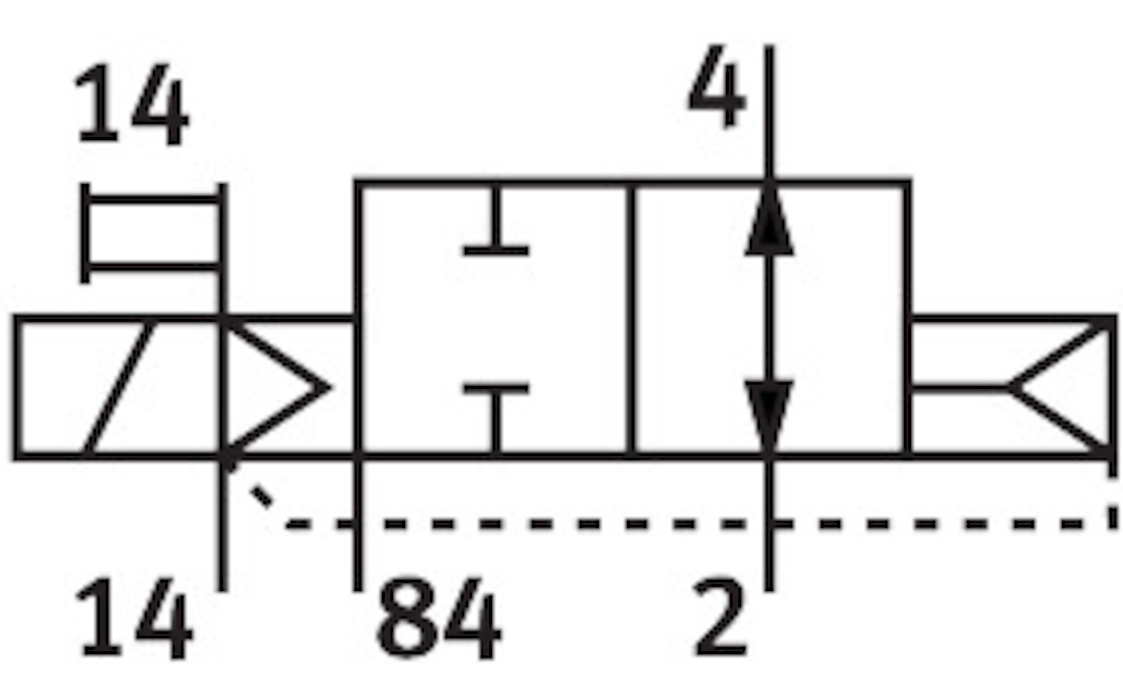

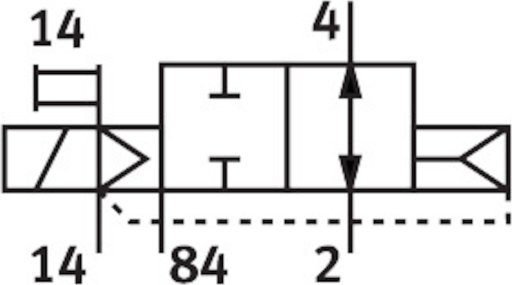

Symbol

00992126

Wartość b

od 0.34

Wartość C

od 2.05 LSB

Czas wyłączania

od 14 MS

Czas włączania

od 10 MS

Przyłącze pneumatyczne 4

Płyta przyłączeniowa

Medium robocze

Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]

Uwaga dotycząca medium roboczego/sterującego

Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)

Klasa odporności korozyjnej wg normy Festo

3 - silne obciążenie korozyjne

Zgodność z LABS

VDMA24364-B2-L

Temperatura medium

od -5 do 50 GC

Temperatura otoczenia

od -5 do 50 GC

Waga produktu

od 185 G

Typ mocowania

wkręcane

Przyłącze pneumatyczne 1

Płyta przyłączeniowa

Przyłącze pneumatyczne 2

Płyta przyłączeniowa

Przyłącze pneumatyczne 3

Płyta przyłączeniowa

Przyłącze pneumatyczne 5

Płyta przyłączeniowa

Informacja o materiałach

Zgodność z dyrektywą RoHS

Materiał uszczelnień

NBR

Materiał obudowy

Aluminiowy odlew ciśnieniowy
