Tu jesteś:

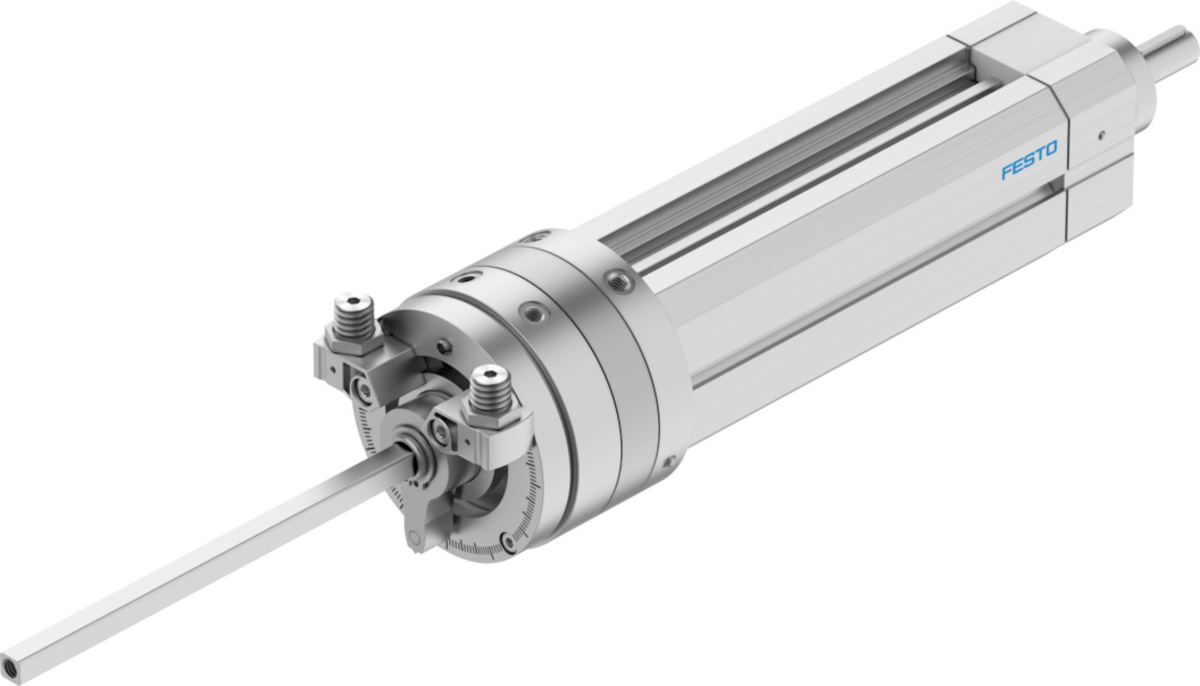

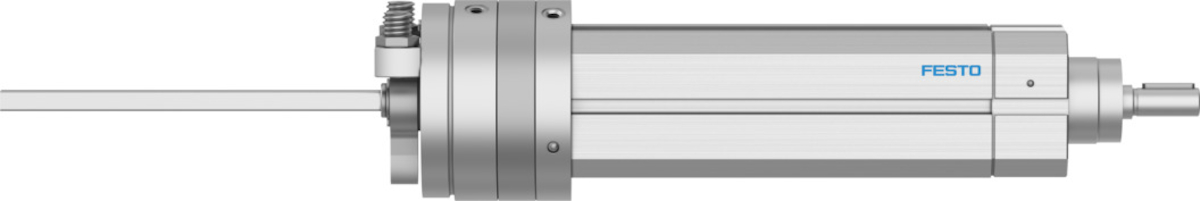

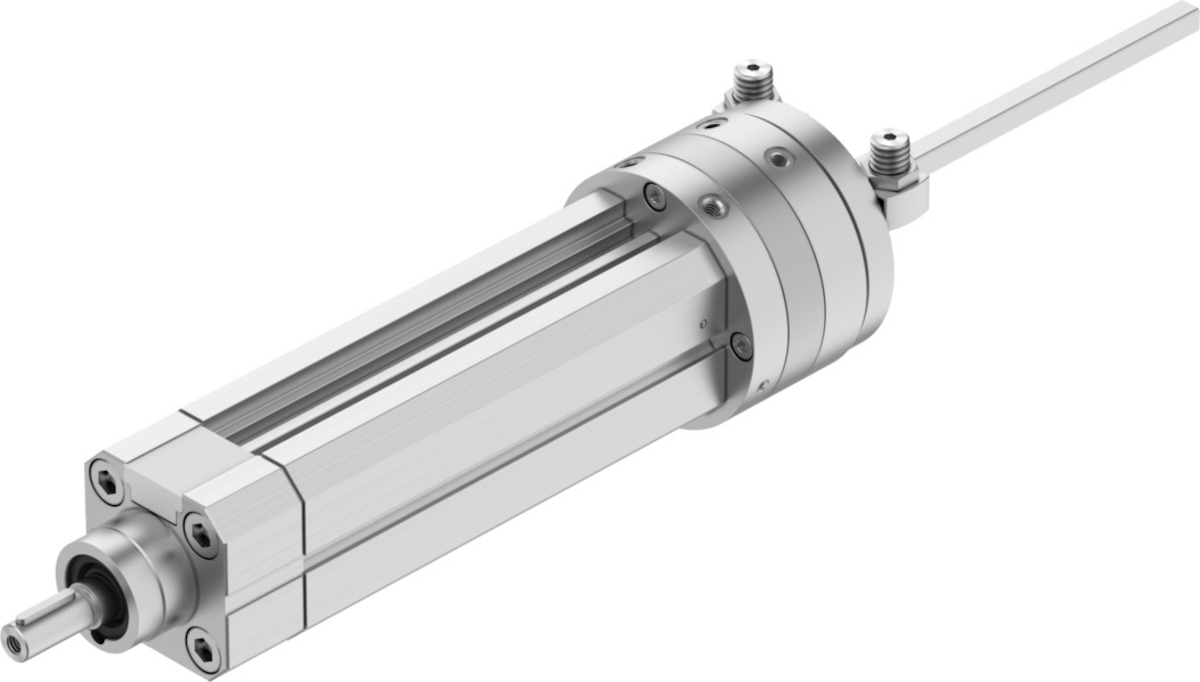

- DSL-20-50-270-P-A-S20-B Jednostka obrotowo-liniowa
DSL-20-50-270-P-A-S20-B Jednostka obrotowo-liniowa FESTO-556441
numer katalogowy: FESTO-556441
kategoria: Napędy obrotowo-liniowe
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- AmortyzacjaP: Elastyczne pierścienie / płytki amortyzacyjne z obu stronCiężar dodatkowy na 10 mm skokuod 52 gCiężar podstawowy dla 0 mm skokuod 1050 gCiśnienie robocze2,5 - 8 barDopuszczalny masowy moment bezwładnościod 7E-05 kgm2Dynamiczny moment obciążeniaod 0,2 NmKąt obrotu0 - 272 degKąt obrotu, luzod 2 degKlasa odporności na korozję CRC1 – Niska odporność na korozjęKonstrukcjaTłok łopatkowyMaks. prędkość uderzeniaod 0,5 m/sMateriał obudowyStop aluminium, AnodowanyMateriał pokrywyStop aluminium, AnodowanieMateriał tłoczyskaStal ulepszana cieplnieMateriał uszczelnieńTPE-U(PU)Max. swivel frequency at 0.6 MPa (6 bar, 87 psi)od 2 HzMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Powtarzalnośćod 1 degPozycja zabudowyDowolnaPrecyzyjna regulacjaod -6 degPrzyłącza pneumatyczneM5Skokod 50 mmSposób montażuZamocowany w rowku T, Z gwintem zewnętrznym, Do wyboru:Sygnalizacja położeniaPrzy pomocy czujnikówŚrednica tłoka20 mmTemperatura otoczenia-10 - 60 °CTheoretical force at 0.6 MPa (6 bar, 87 psi), advanceod 159 NTheoretical force at 0.6 MPa (6 bar, 87 psi), retractingod 120,5 NTheoretical torque at 0.6 MPa (6 bar, 87 psi)od 2,5 NmTryb pracyDwustronnego działaniaUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 1050 gWariantyDwustronne tłoczysko z otworem przelotowymZabezpieczenie przed obrotem/prowadzenieZ prowadzeniem ślizgowymZakres nastawy kąta obrotu0 - 270 degPliki do pobrania:Karta Produktu
- AmortyzacjaP: Elastyczne pierścienie / płytki amortyzacyjne z obu stronCiężar dodatkowy na 10 mm skokuod 52 gCiężar podstawowy dla 0 mm skokuod 1050 gCiśnienie robocze2,5 - 8 barDopuszczalny masowy moment bezwładnościod 7E-05 kgm2Dynamiczny moment obciążeniaod 0,2 NmKąt obrotu0 - 272 degKąt obrotu, luzod 2 degKlasa odporności na korozję CRC1 – Niska odporność na korozjęKonstrukcjaTłok łopatkowyMaks. prędkość uderzeniaod 0,5 m/sMateriał obudowyStop aluminium, AnodowanyMateriał pokrywyStop aluminium, AnodowanieMateriał tłoczyskaStal ulepszana cieplnieMateriał uszczelnieńTPE-U(PU)Max. swivel frequency at 0.6 MPa (6 bar, 87 psi)od 2 HzMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Powtarzalnośćod 1 degPozycja zabudowyDowolnaPrecyzyjna regulacjaod -6 degPliki do pobrania:Karta Produktu
-
-
