- DSL-20-80-270-CC-A-S2-B Jednostka obrotowo-liniowa

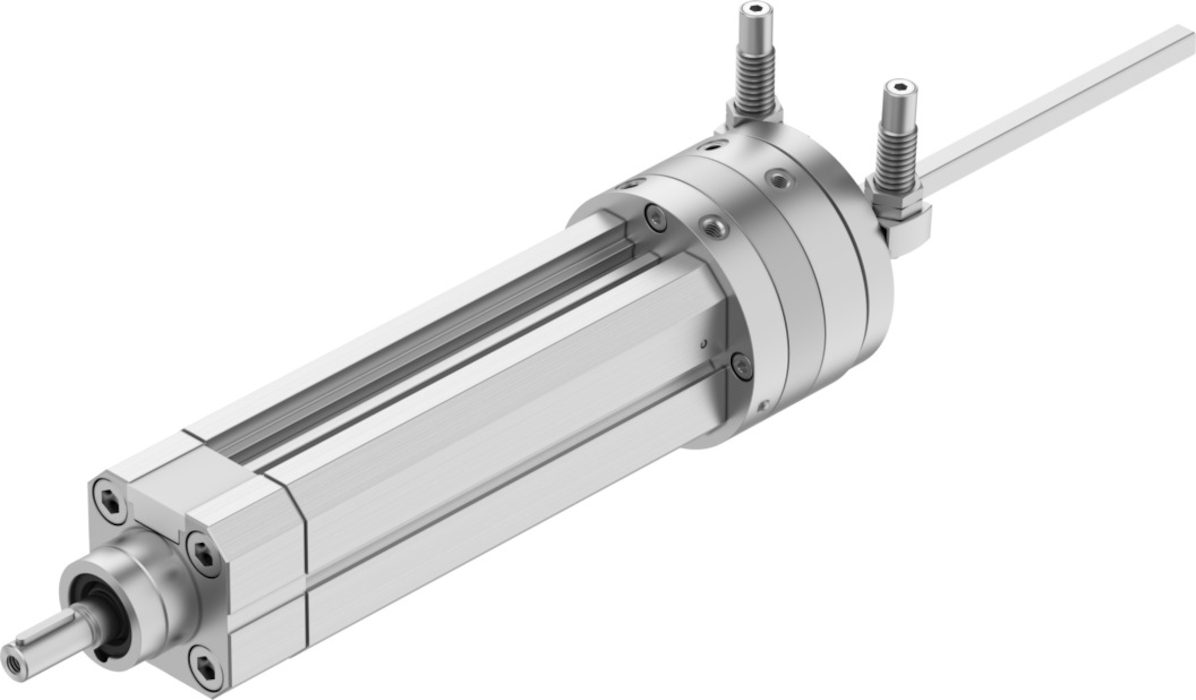

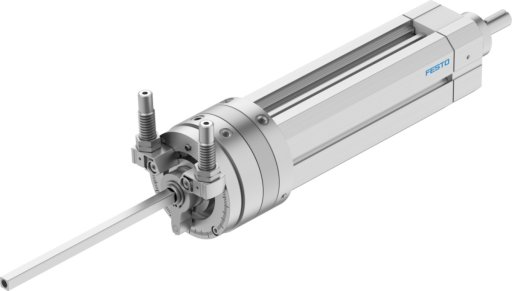

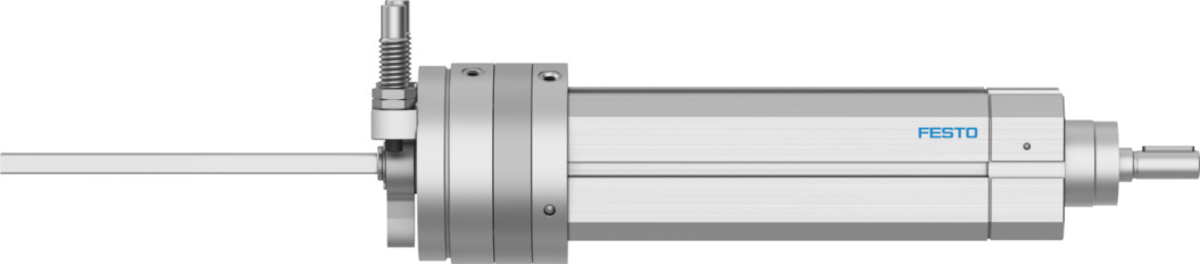

DSL-20-80-270-CC-A-S2-B Jednostka obrotowo-liniowa FESTO-556445
numer katalogowy: FESTO-556445
kategoria: Napędy obrotowo-liniowe
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- AmortyzacjaCC: Amortyzatory z obu stron, P: Elastyczne pierścienie / płytki amortyzacyjne z obu stronCiężar dodatkowy na 10 mm skokuod 52 gCiężar podstawowy dla 0 mm skokuod 1130 gCiśnienie robocze2,5 - 8 barDopuszczalny masowy moment bezwładnościod 0,0012 kgm2Dynamiczny moment obciążeniaod 0,2 NmKąt amortyzacjiod 12 degKąt obrotu0 - 246 degKąt obrotu, luzod 2 degKlasa odporności na korozję CRC1 – Niska odporność na korozjęKonstrukcjaTłok łopatkowyMaks. prędkość uderzeniaod 0,5 m/sMateriał obudowyAnodowany, Stop aluminiumMateriał pokrywyAnodowanie, Stop aluminiumMateriał tłoczyskaStal ulepszana cieplnieMateriał uszczelnieńTPE-U(PU)Max. swivel frequency at 0.6 MPa (6 bar, 87 psi)od 1 HzMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Powtarzalnośćod 0,1 degPozycja zabudowyDowolnaPrecyzyjna regulacjaod -3 degPrzyłącza pneumatyczneM5Skokod 80 mmSposób montażuDo wyboru:, Zamocowany w rowku T, Z gwintem zewnętrznymSygnalizacja położeniaPrzy pomocy czujnikówŚrednica tłoka20 mmTemperatura otoczenia-10 - 60 °CTheoretical force at 0.6 MPa (6 bar, 87 psi), advanceod 159 NTheoretical force at 0.6 MPa (6 bar, 87 psi), retractingod 120,5 NTheoretical torque at 0.6 MPa (6 bar, 87 psi)od 2,5 NmTryb pracyDwustronnego działaniaUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 1130 gWariantyDwustronne tłoczyskoZabezpieczenie przed obrotem/prowadzenieZ prowadzeniem ślizgowymZakres nastawy kąta obrotu0 - 246 degPliki do pobrania:Karta Produktu
- AmortyzacjaCC: Amortyzatory z obu stron, P: Elastyczne pierścienie / płytki amortyzacyjne z obu stronCiężar dodatkowy na 10 mm skokuod 52 gCiężar podstawowy dla 0 mm skokuod 1130 gCiśnienie robocze2,5 - 8 barDopuszczalny masowy moment bezwładnościod 0,0012 kgm2Dynamiczny moment obciążeniaod 0,2 NmKąt amortyzacjiod 12 degKąt obrotu0 - 246 degKąt obrotu, luzod 2 degKlasa odporności na korozję CRC1 – Niska odporność na korozjęKonstrukcjaTłok łopatkowyMaks. prędkość uderzeniaod 0,5 m/sMateriał obudowyAnodowany, Stop aluminiumMateriał pokrywyAnodowanie, Stop aluminiumMateriał tłoczyskaStal ulepszana cieplnieMateriał uszczelnieńTPE-U(PU)Max. swivel frequency at 0.6 MPa (6 bar, 87 psi)od 1 HzMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Powtarzalnośćod 0,1 degPozycja zabudowyDowolnaPliki do pobrania:Karta Produktu
-
-
