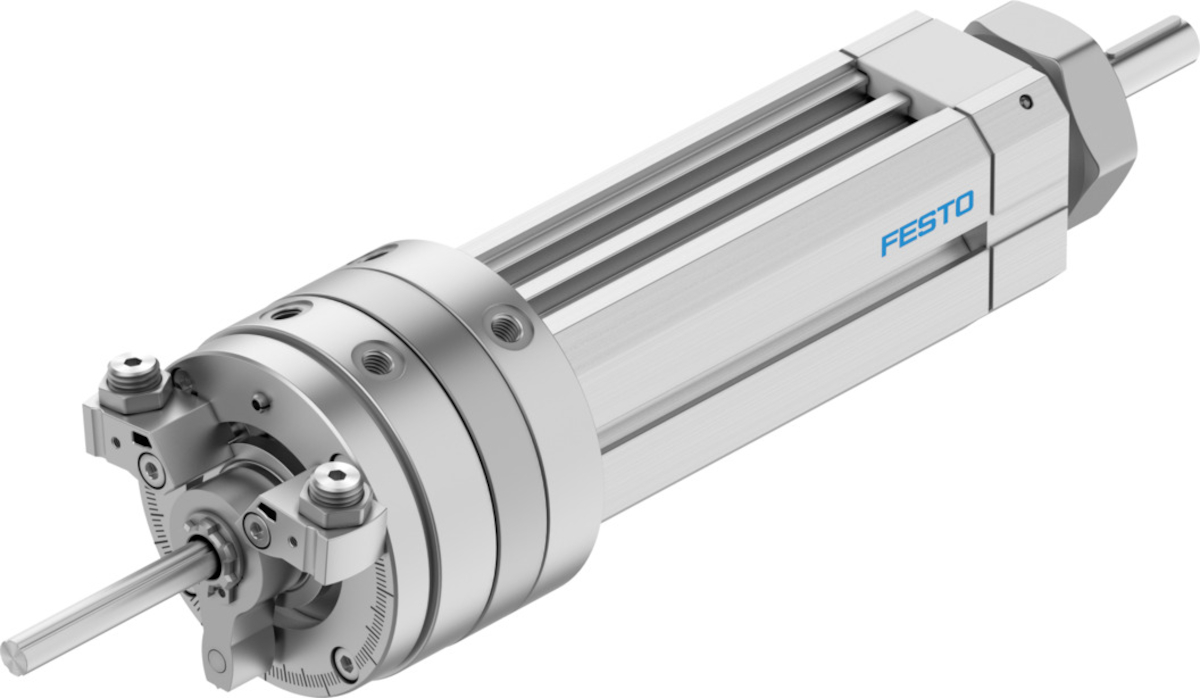

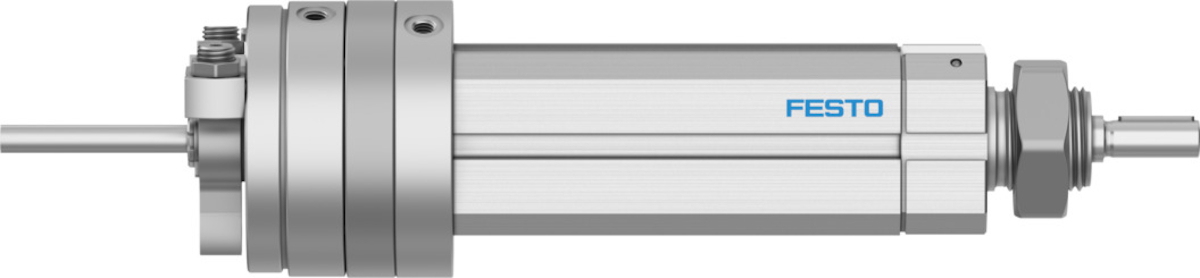

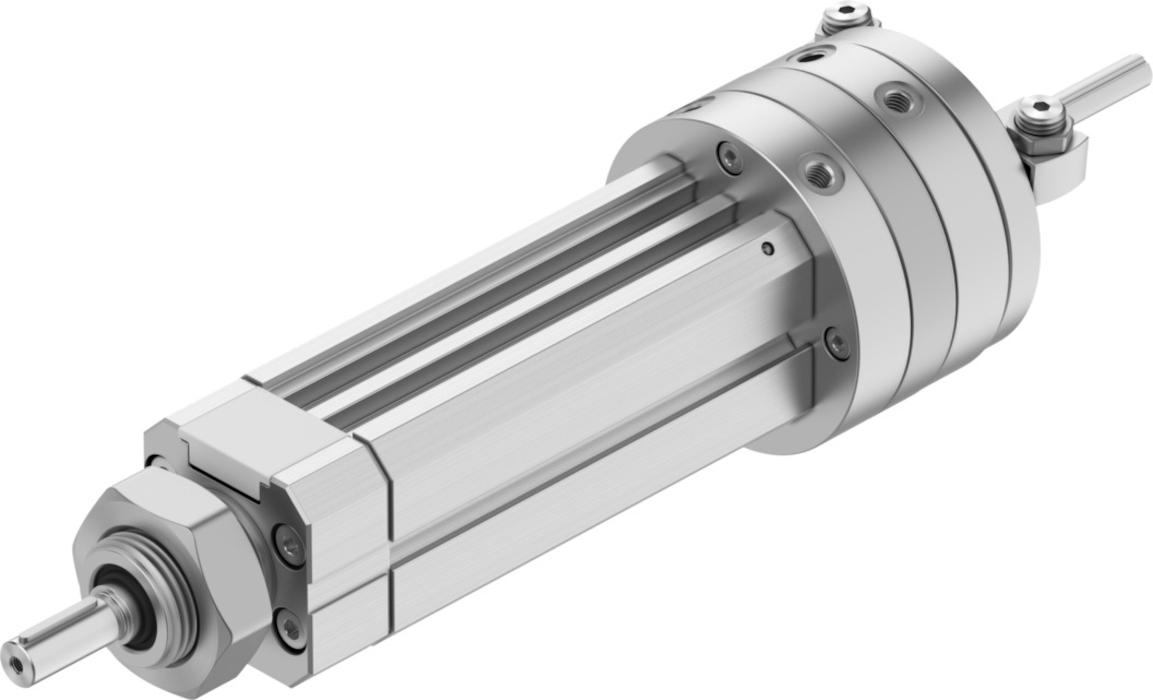

- DSL-16-40-270-P-A-S2-KF-B Jednostka obrotowo-linio wa
DSL-16-40-270-P-A-S2-KF-B Jednostka obrotowo-linio wa FESTO-556588
numer katalogowy: FESTO-556588
kategoria: Napędy obrotowo-liniowe
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- AmortyzacjaP: Elastyczne pierścienie / płytki amortyzacyjne z obu stronCiężar dodatkowy na 10 mm skokuod 33 gCiężar podstawowy dla 0 mm skokuod 700 gCiśnienie robocze2,5 - 8 barDopuszczalny masowy moment bezwładnościod 3,5E-05 kgm2Dynamiczny moment obciążeniaod 0,17 NmKąt obrotu0 - 272 degKąt obrotu, luzod 0,05 degKlasa odporności na korozję CRC1 – Niska odporność na korozjęKonstrukcjaTłok łopatkowyMaks. prędkość uderzeniaod 0,5 m/sMateriał obudowyAnodowany, Stop aluminiumMateriał pokrywyStop aluminium, AnodowanieMateriał tłoczyskaStal ulepszana cieplnieMateriał uszczelnieńTPE-U(PU)Max. swivel frequency at 0.6 MPa (6 bar, 87 psi)od 2 HzMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Powtarzalnośćod 1 degPozycja zabudowyDowolnaPrecyzyjna regulacjaod -6 degPrzyłącza pneumatyczneM5Skokod 40 mmSposób montażuZamocowany w rowku T, Do wyboru:, Z gwintem zewnętrznymSygnalizacja położeniaPrzy pomocy czujnikówŚrednica tłoka16 mmTemperatura otoczenia-10 - 60 °CTheoretical force at 0.6 MPa (6 bar, 87 psi), advanceod 103,5 NTheoretical force at 0.6 MPa (6 bar, 87 psi), retractingod 73,5 NTheoretical torque at 0.6 MPa (6 bar, 87 psi)od 1,25 NmTryb pracyDwustronnego działaniaUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 700 gWariantyDwustronne tłoczyskoZabezpieczenie przed obrotem/prowadzenieProwadzenie na łożyskach kulkowychZakres nastawy kąta obrotu0 - 270 degPliki do pobrania:Karta Produktu
- AmortyzacjaP: Elastyczne pierścienie / płytki amortyzacyjne z obu stronCiężar dodatkowy na 10 mm skokuod 33 gCiężar podstawowy dla 0 mm skokuod 700 gCiśnienie robocze2,5 - 8 barDopuszczalny masowy moment bezwładnościod 3,5E-05 kgm2Dynamiczny moment obciążeniaod 0,17 NmKąt obrotu0 - 272 degKąt obrotu, luzod 0,05 degKlasa odporności na korozję CRC1 – Niska odporność na korozjęKonstrukcjaTłok łopatkowyMaks. prędkość uderzeniaod 0,5 m/sMateriał obudowyAnodowany, Stop aluminiumMateriał pokrywyStop aluminium, AnodowanieMateriał tłoczyskaStal ulepszana cieplnieMateriał uszczelnieńTPE-U(PU)Max. swivel frequency at 0.6 MPa (6 bar, 87 psi)od 2 HzMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Powtarzalnośćod 1 degPozycja zabudowyDowolnaPrecyzyjna regulacjaod -6 degPliki do pobrania:Karta Produktu
-
-
