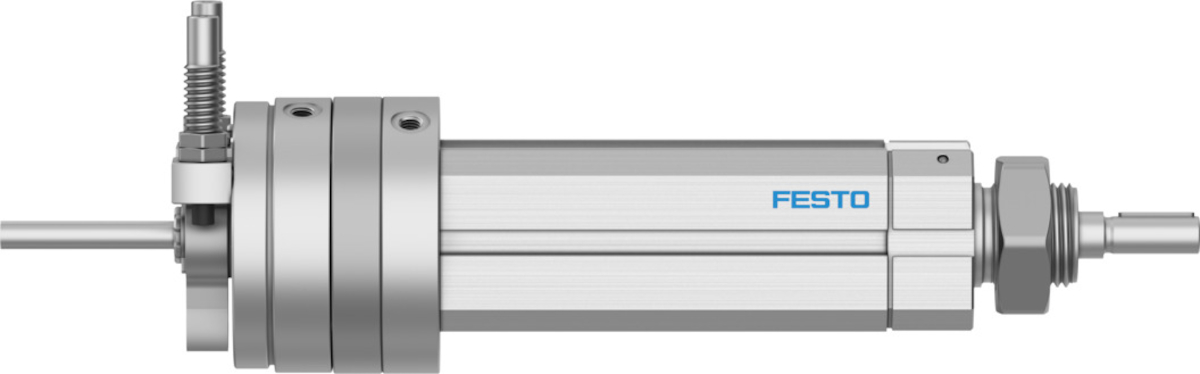

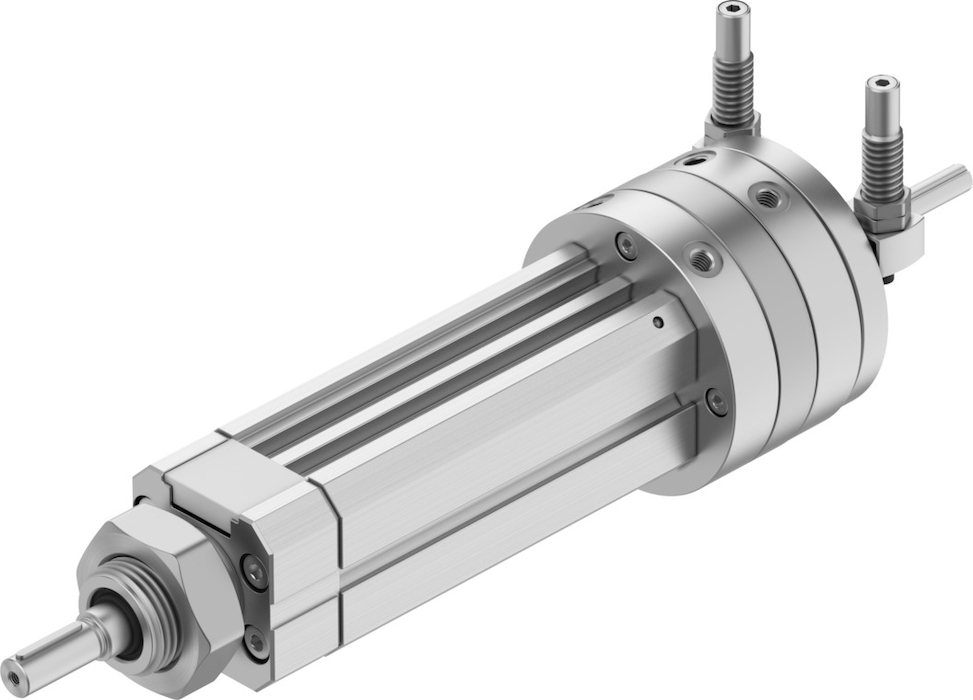

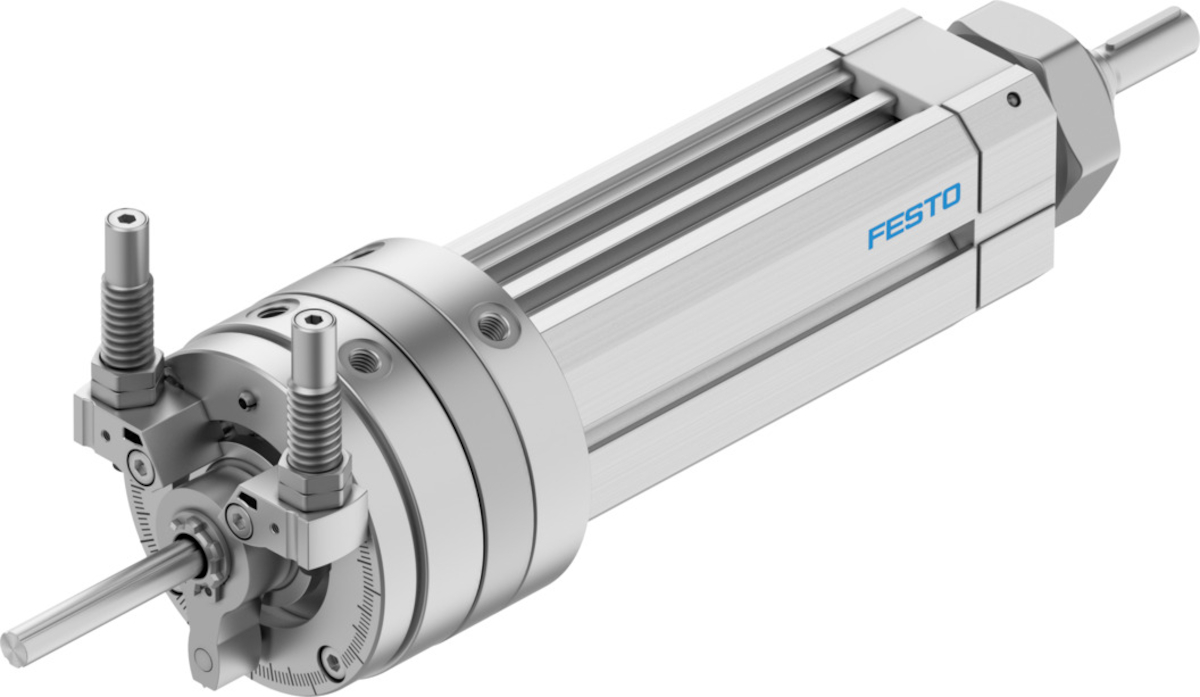

DSL-16-50-270-CC-A-S2-KF-B Jednostka obrotowo-liniowa FESTO-556595

numer katalogowy: FESTO-556595
kategoria: Napędy obrotowo-liniowe
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Kąt amortyzacji
    15  DEG
    Zakres ustawiania kąta obrotu
    do 246  DEG
    Skok
    od 50  MM
    Ø tłoka
    16 mm
    Kąt obrotu
    do 246  DEG
    Amortyzacja
    Amortyzatory w obu położeniach końcowych
    Pozycja montażu
    dowolny
    Precyzyjna regulacja
    -3  DEG
    Sposób działania
    dwustronnego działania
    Konstrukcja
    Tłok łopatkowy
    Sygnalizacja położenia
    do wyłącznika zbliżeniowego
    Symbol
    00991268
    Warianty
    Dwustronne tłoczysko
    Zabezpieczenie przed obrotem / prowadzenie
    prowadnica kulkowa
    Ciśnienie robocze
    od 2.5 do 8  BAR
    Maks. prędkość uderzenia
    0.5  MMS
    Maks. częstotliwość obrotowa przy 0,6 MPa (6 bar, 87 psi)
    1.5  HZ
    Luz kątowy przy obrocie
    0.05  DEG
    Powtarzalność
    0.1  DEG
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
    Klasa odporności korozyjnej wg normy Festo
    1 - niskie obciążenie korozyjne
    Zgodność z LABS
    VDMA24364-B2-L
    Temperatura otoczenia
    od -10 do 60  GC
    Dynamiczny moment obciążenia
    od 0.17  NM
    Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie
    od 73.5  N
    Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie
    od 103.5  N
    Teoretyczny moment obrotowy przy 0,6 MPa (6 bar, 87 psi)
    od 1.25  NM
    Dopuszczalny masowy moment bezwładności
    od 0.0007  KGY
    Waga produktu
    od 750  G
    Masa podstawowa przy 0 mm skoku
    od 750  G
    Dodatkowa masa na 10 mm skoku
    od 33  G
    Typ mocowania
    opcjonalnie:
    Przyłącze pneumatyczne
    M5
    Materiał pokrywy
    Stop aluminium do przeróbki plastycznej
    Materiał uszczelnień
    TPE-U(PU)
    Materiał obudowy
    Stop aluminium do przeróbki plastycznej
    Materiał tłoczyska
    Stal odpuszczona
