- DSL-16-100-270-CC-A-S2-KF-B Jednostka obrotowo-lin iowa

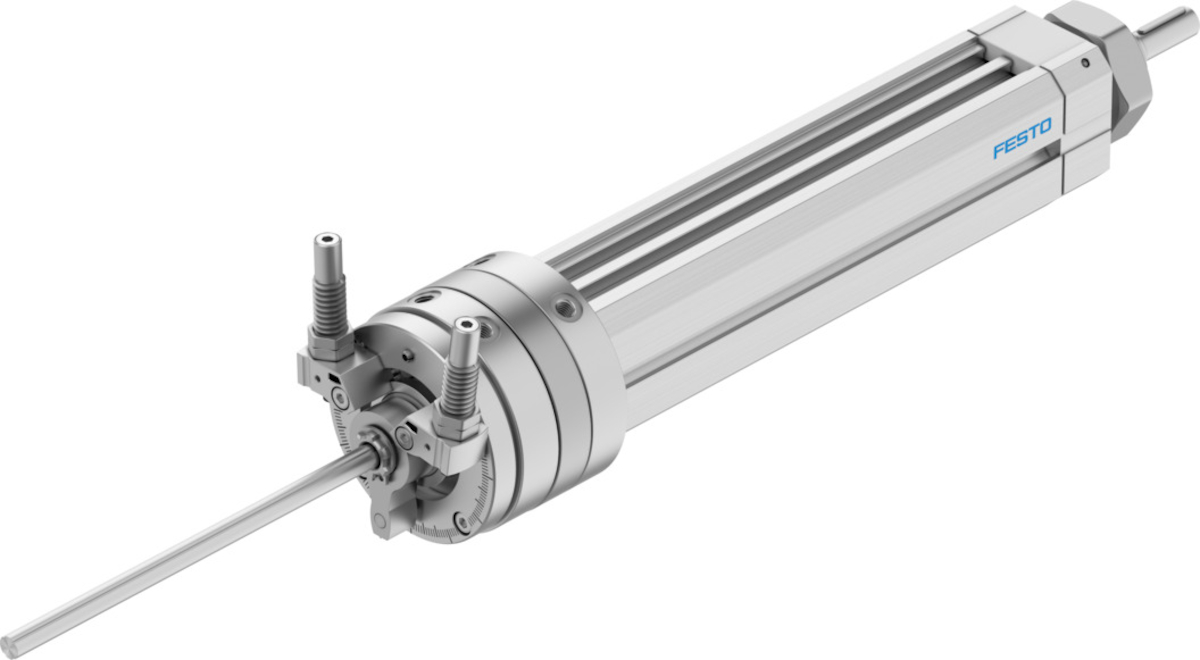

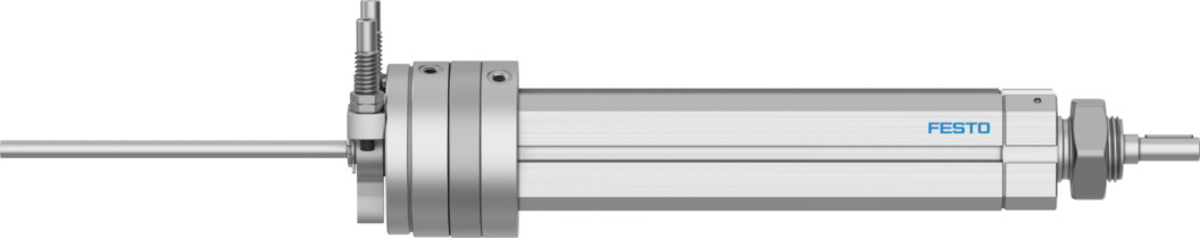

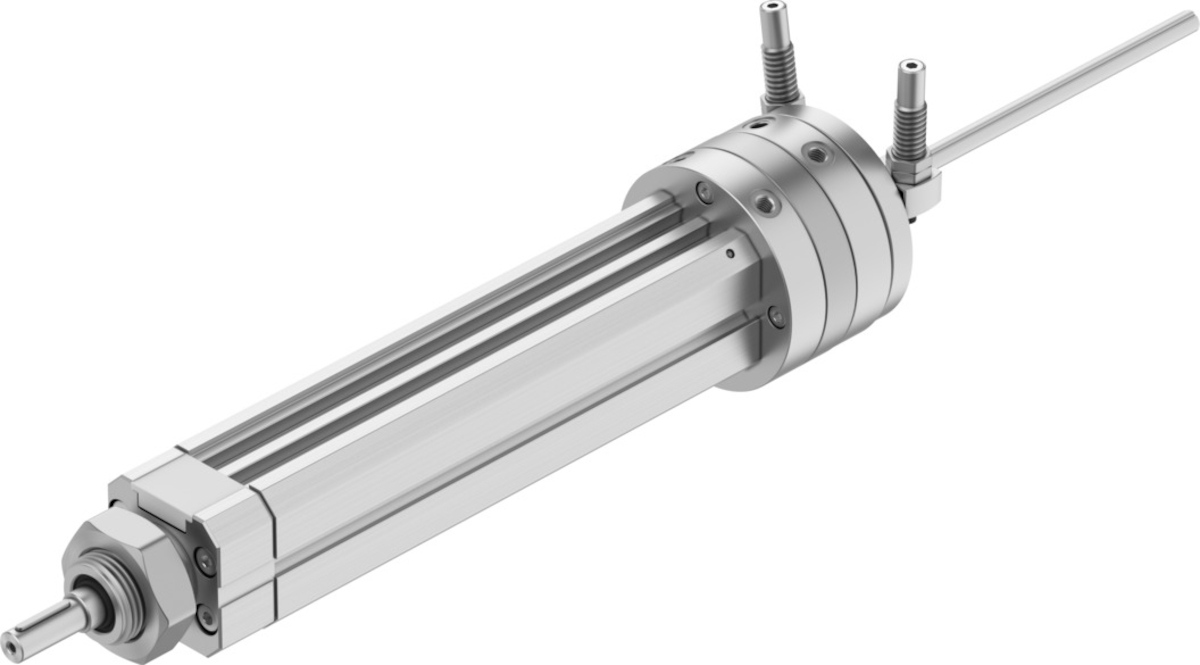

DSL-16-100-270-CC-A-S2-KF-B Jednostka obrotowo-lin iowa FESTO-556607
numer katalogowy: FESTO-556607
kategoria: Napędy obrotowo-liniowe
Ocena średnia:
(0 opinii)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_556607_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_556607_SY1_0.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_556607_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_556607_SY1_0.png.jpg)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- AmortyzacjaCC: Amortyzatory z obu stron, P: Elastyczne pierścienie / płytki amortyzacyjne z obu stronCiężar dodatkowy na 10 mm skokuod 33 gCiężar podstawowy dla 0 mm skokuod 750 gCiśnienie robocze2,5 - 8 barDopuszczalny masowy moment bezwładnościod 0,0007 kgm2Dynamiczny moment obciążeniaod 0,17 NmKąt amortyzacjiod 15 degKąt obrotu0 - 246 degKąt obrotu, luzod 0,05 degKlasa odporności na korozję CRC1 – Niska odporność na korozjęKonstrukcjaTłok łopatkowyMaks. prędkość uderzeniaod 0,5 m/sMateriał obudowyAnodowany, Stop aluminiumMateriał pokrywyAnodowanie, Stop aluminiumMateriał tłoczyskaStal ulepszana cieplnieMateriał uszczelnieńTPE-U(PU)Max. swivel frequency at 0.6 MPa (6 bar, 87 psi)od 1,5 HzMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Powtarzalnośćod 0,1 degPozycja zabudowyDowolnaPrecyzyjna regulacjaod -3 degPrzyłącza pneumatyczneM5Skokod 100 mmSposób montażuZamocowany w rowku T, Z gwintem zewnętrznym, Do wyboru:Sygnalizacja położeniaPrzy pomocy czujnikówŚrednica tłoka16 mmTemperatura otoczenia-10 - 60 °CTheoretical force at 0.6 MPa (6 bar, 87 psi), advanceod 103,5 NTheoretical force at 0.6 MPa (6 bar, 87 psi), retractingod 73,5 NTheoretical torque at 0.6 MPa (6 bar, 87 psi)od 1,25 NmTryb pracyDwustronnego działaniaUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 750 gWariantyDwustronne tłoczyskoZabezpieczenie przed obrotem/prowadzenieProwadzenie na łożyskach kulkowychZakres nastawy kąta obrotu0 - 246 degPliki do pobrania:Karta Produktu
- AmortyzacjaCC: Amortyzatory z obu stron, P: Elastyczne pierścienie / płytki amortyzacyjne z obu stronCiężar dodatkowy na 10 mm skokuod 33 gCiężar podstawowy dla 0 mm skokuod 750 gCiśnienie robocze2,5 - 8 barDopuszczalny masowy moment bezwładnościod 0,0007 kgm2Dynamiczny moment obciążeniaod 0,17 NmKąt amortyzacjiod 15 degKąt obrotu0 - 246 degKąt obrotu, luzod 0,05 degKlasa odporności na korozję CRC1 – Niska odporność na korozjęKonstrukcjaTłok łopatkowyMaks. prędkość uderzeniaod 0,5 m/sMateriał obudowyAnodowany, Stop aluminiumMateriał pokrywyAnodowanie, Stop aluminiumMateriał tłoczyskaStal ulepszana cieplnieMateriał uszczelnieńTPE-U(PU)Max. swivel frequency at 0.6 MPa (6 bar, 87 psi)od 1,5 HzMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Powtarzalnośćod 0,1 degPozycja zabudowyDowolnaPliki do pobrania:Karta Produktu
-
-
