- DSL-20-25-270-CC-A-S20-KF-B Jednostka obrotowo-lin iowa

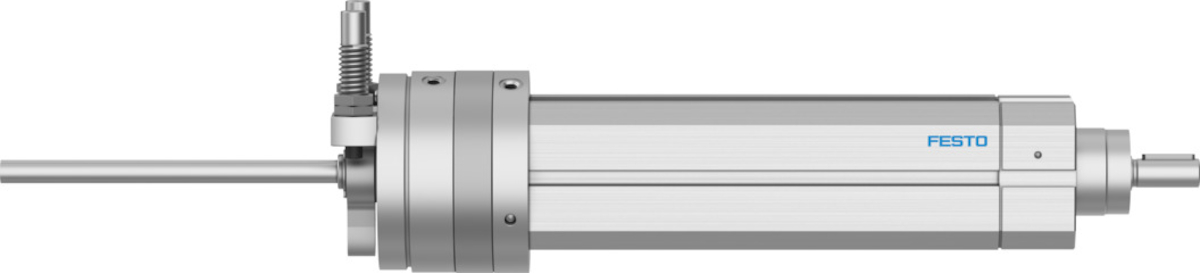

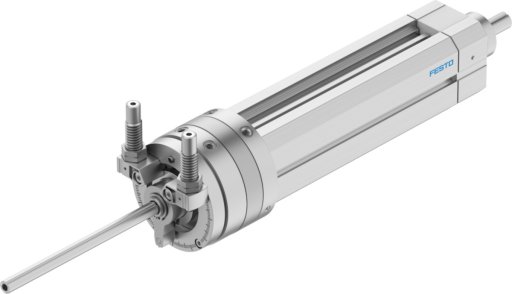

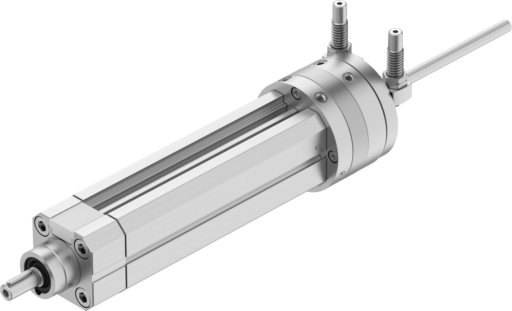

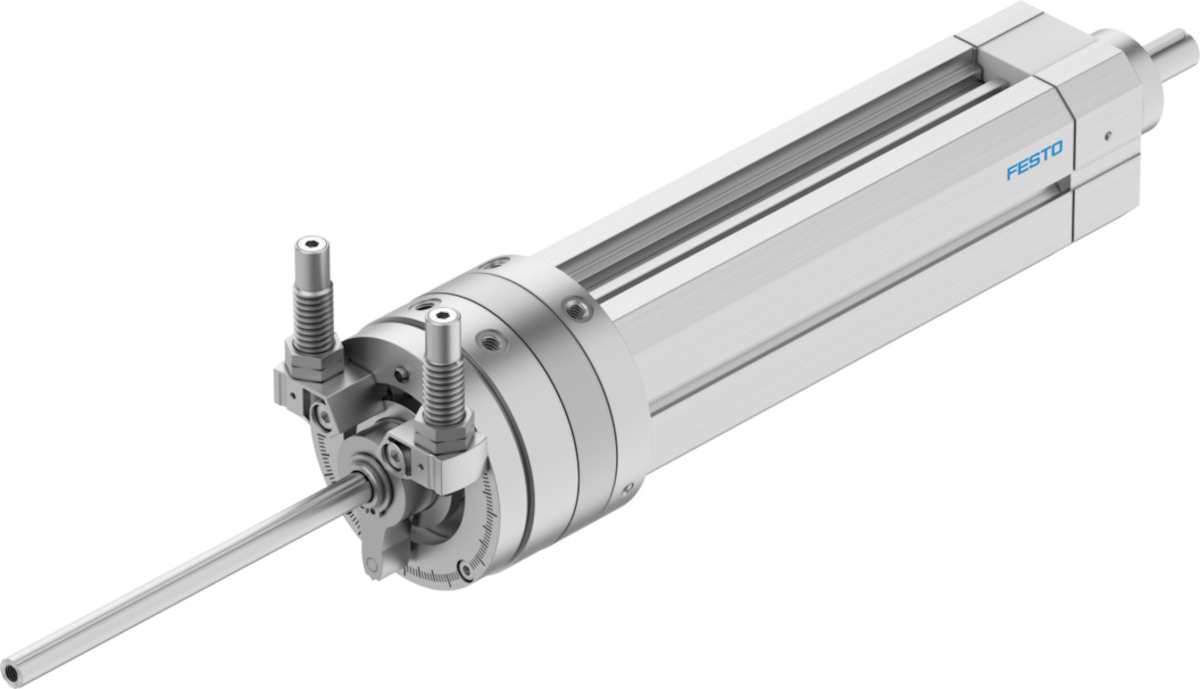

DSL-20-25-270-CC-A-S20-KF-B Jednostka obrotowo-lin iowa FESTO-556622
numer katalogowy: FESTO-556622
kategoria: Napędy obrotowo-liniowe
Ocena średnia:
(0 opinii)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_556622_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_556622_SY1_0.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_556622_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_556622_SY1_0.png.jpg)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- AmortyzacjaCC: Amortyzatory z obu stron, P: Elastyczne pierścienie / płytki amortyzacyjne z obu stronCiężar dodatkowy na 10 mm skokuod 52 gCiężar podstawowy dla 0 mm skokuod 1220 gCiśnienie robocze2,5 - 8 barDopuszczalny masowy moment bezwładnościod 0,0012 kgm2Dynamiczny moment obciążeniaod 0,35 NmKąt amortyzacjiod 12 degKąt obrotu0 - 246 degKąt obrotu, luzod 0,05 degKlasa odporności na korozję CRC1 – Niska odporność na korozjęKonstrukcjaTłok łopatkowyMaks. prędkość uderzeniaod 0,5 m/sMateriał obudowyAnodowany, Stop aluminiumMateriał pokrywyAnodowanie, Stop aluminiumMateriał tłoczyskaStal ulepszana cieplnieMateriał uszczelnieńTPE-U(PU)Max. swivel frequency at 0.6 MPa (6 bar, 87 psi)od 1 HzMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Powtarzalnośćod 0,1 degPozycja zabudowyDowolnaPrecyzyjna regulacjaod -3 degPrzyłącza pneumatyczneM5Skokod 25 mmSposób montażuZ gwintem zewnętrznym, Zamocowany w rowku T, Do wyboru:Sygnalizacja położeniaPrzy pomocy czujnikówŚrednica tłoka20 mmTemperatura otoczenia-10 - 60 °CTheoretical force at 0.6 MPa (6 bar, 87 psi), advanceod 158 NTheoretical force at 0.6 MPa (6 bar, 87 psi), retractingod 120,5 NTheoretical torque at 0.6 MPa (6 bar, 87 psi)od 2,5 NmTryb pracyDwustronnego działaniaUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 1220 gWariantyDwustronne tłoczysko z otworem przelotowymZabezpieczenie przed obrotem/prowadzenieProwadzenie na łożyskach kulkowychZakres nastawy kąta obrotu0 - 246 degPliki do pobrania:Karta Produktu
- AmortyzacjaCC: Amortyzatory z obu stron, P: Elastyczne pierścienie / płytki amortyzacyjne z obu stronCiężar dodatkowy na 10 mm skokuod 52 gCiężar podstawowy dla 0 mm skokuod 1220 gCiśnienie robocze2,5 - 8 barDopuszczalny masowy moment bezwładnościod 0,0012 kgm2Dynamiczny moment obciążeniaod 0,35 NmKąt amortyzacjiod 12 degKąt obrotu0 - 246 degKąt obrotu, luzod 0,05 degKlasa odporności na korozję CRC1 – Niska odporność na korozjęKonstrukcjaTłok łopatkowyMaks. prędkość uderzeniaod 0,5 m/sMateriał obudowyAnodowany, Stop aluminiumMateriał pokrywyAnodowanie, Stop aluminiumMateriał tłoczyskaStal ulepszana cieplnieMateriał uszczelnieńTPE-U(PU)Max. swivel frequency at 0.6 MPa (6 bar, 87 psi)od 1 HzMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Powtarzalnośćod 0,1 degPozycja zabudowyDowolnaPliki do pobrania:Karta Produktu
-
-
