- DSL-40-80-270-P-A-S2-KF-B Jednostka obrotowo-linio wa

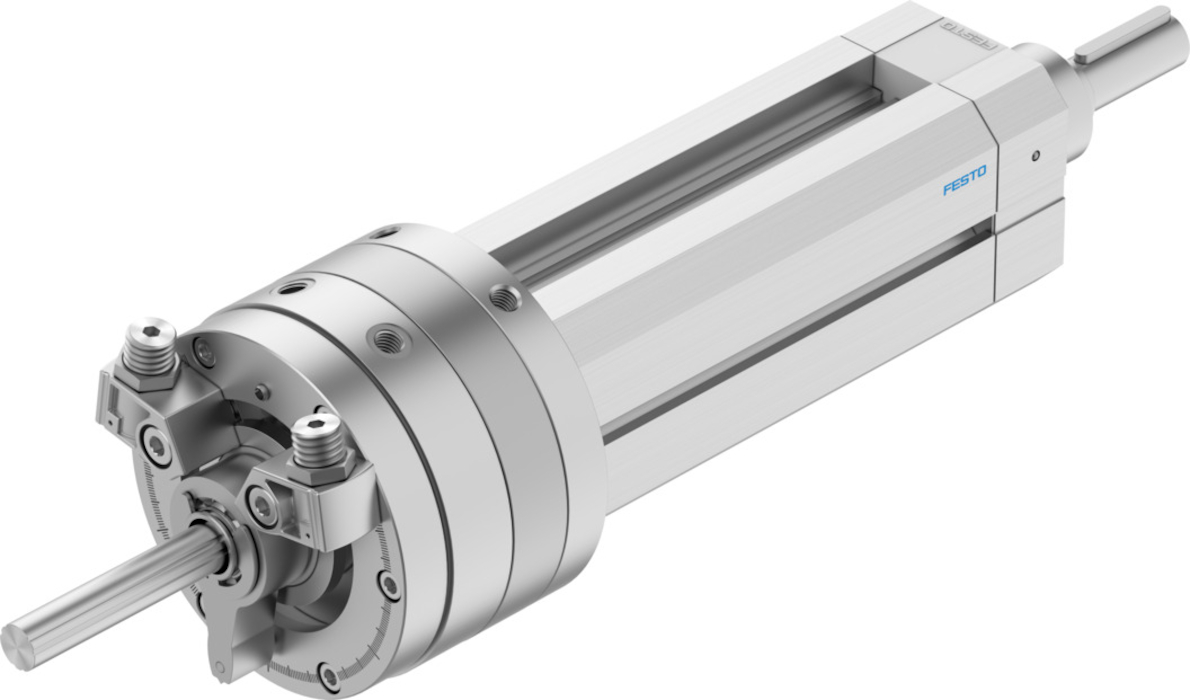

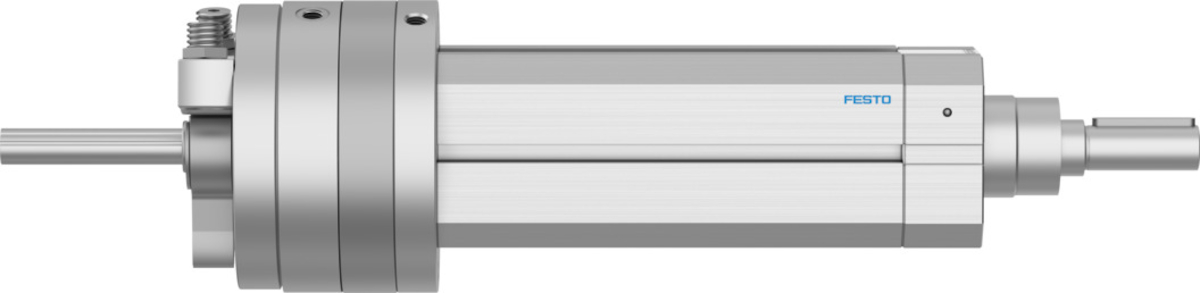

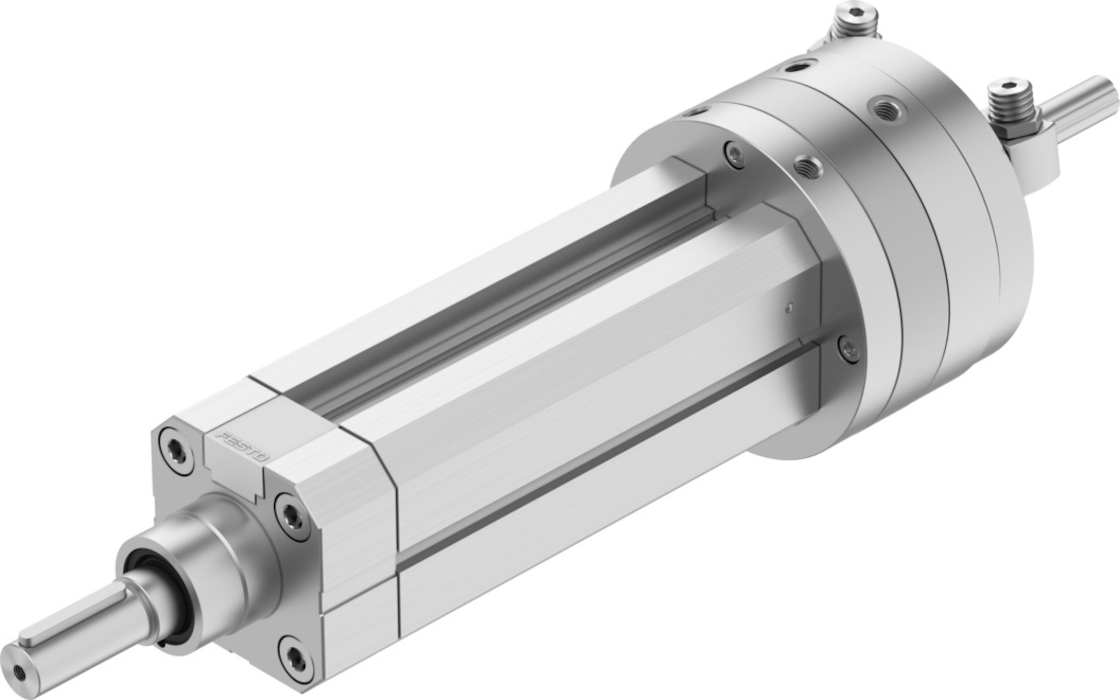

DSL-40-80-270-P-A-S2-KF-B Jednostka obrotowo-linio wa FESTO-556744
numer katalogowy: FESTO-556744
kategoria: Napędy obrotowo-liniowe
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- AmortyzacjaP: Elastyczne pierścienie / płytki amortyzacyjne z obu stronCiężar dodatkowy na 10 mm skokuod 175 gCiężar podstawowy dla 0 mm skokuod 5200 gCiśnienie robocze2,5 - 8 barDopuszczalny masowy moment bezwładnościod 0,00024 kgm2Dynamiczny moment obciążeniaod 5,4 NmKąt obrotu0 - 272 degKąt obrotu, luzod 0,05 degKlasa odporności na korozję CRC1 – Niska odporność na korozjęKonstrukcjaTłok łopatkowyMaks. prędkość uderzeniaod 0,5 m/sMateriał obudowyAluminium, AnodowanyMateriał pokrywyAnodowanie, Stop aluminiumMateriał tłoczyskaStal ulepszana cieplnieMateriał uszczelnieńTPE-U(PU)Max. swivel frequency at 0.6 MPa (6 bar, 87 psi)od 2 HzMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Powtarzalnośćod 1 degPozycja zabudowyDowolnaPrecyzyjna regulacjaod -6 degPrzyłącza pneumatyczneG1/8Skokod 80 mmSposób montażuZamocowany w rowku T, Z gwintem zewnętrznym, Do wyboru:Sygnalizacja położeniaPrzy pomocy czujnikówŚrednica tłoka40 mmTemperatura otoczenia-10 - 60 °CTheoretical force at 0.6 MPa (6 bar, 87 psi), advanceod 603 NTheoretical force at 0.6 MPa (6 bar, 87 psi), retractingod 495 NTheoretical torque at 0.6 MPa (6 bar, 87 psi)od 20 NmTryb pracyDwustronnego działaniaUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 5200 gWariantyDwustronne tłoczyskoZabezpieczenie przed obrotem/prowadzenieProwadzenie na łożyskach kulkowychZakres nastawy kąta obrotu0 - 270 degPliki do pobrania:Karta Produktu
- AmortyzacjaP: Elastyczne pierścienie / płytki amortyzacyjne z obu stronCiężar dodatkowy na 10 mm skokuod 175 gCiężar podstawowy dla 0 mm skokuod 5200 gCiśnienie robocze2,5 - 8 barDopuszczalny masowy moment bezwładnościod 0,00024 kgm2Dynamiczny moment obciążeniaod 5,4 NmKąt obrotu0 - 272 degKąt obrotu, luzod 0,05 degKlasa odporności na korozję CRC1 – Niska odporność na korozjęKonstrukcjaTłok łopatkowyMaks. prędkość uderzeniaod 0,5 m/sMateriał obudowyAluminium, AnodowanyMateriał pokrywyAnodowanie, Stop aluminiumMateriał tłoczyskaStal ulepszana cieplnieMateriał uszczelnieńTPE-U(PU)Max. swivel frequency at 0.6 MPa (6 bar, 87 psi)od 2 HzMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Powtarzalnośćod 1 degPozycja zabudowyDowolnaPrecyzyjna regulacjaod -6 degPliki do pobrania:Karta Produktu
-
-
