- VABF-S6-1-P5A4-G12-4-1 Zawór wolnego startu

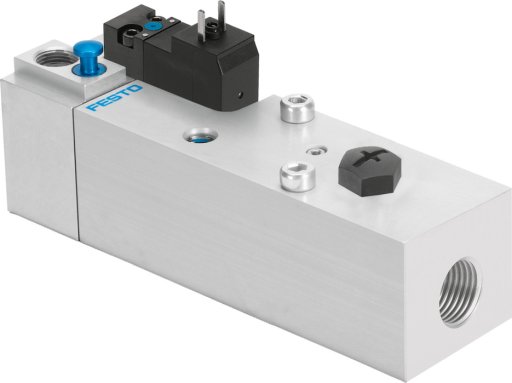

VABF-S6-1-P5A4-G12-4-1 Zawór wolnego startu FESTO-558230
numer katalogowy: FESTO-558230
kategoria: Elementy funkcyjne
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Charakterystyka cewki24 V DC: 2,5 WCiśnienie robocze2 - 12 barDopuszczalne wahania napięcia+/- 10 %Funkcja zaworuFunkcja wolnego narastania ciśnieniaKierunek przepływuJednokierunkowyKlasa odporności na korozję CRC0 – Brak odporności na korozjęKonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 2500 µsMaks. ujemny impuls testowy przy sygnale logicznym 1od 1400 µsMateriał obudowyStop aluminiumMateriał śrubStal, OcynkowanaMateriał uszczelnieńHNBR, NBRMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Nominalne napięcie robocze DCod 24 VNormalny przepływ nominalny napowietrzaniaod 3000 l/minNormalny przepływ nominalny odpowietrzaniaod 3300 l/minOdporność na wibracjeTransport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6Odporność na wstrząsyTest odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27Pomocnicze ręczne uruchamianieZ blokadą, self-resetting via electrical control signalPozycja zabudowyDowolnaPrzyłącze elektryczneCzworokątna konstrukcja, Wtyczka, Wg EN 175301-803, Schemat podłączenia typu C wg EN175301-803Przyłącze pneumatyczne 1Płyta przyłączeniowa, wielkość 1 wg ISO 5599-2Przyłącze pneumatyczne 2Płyta przyłączeniowa, wielkość 1 wg ISO 5599-2Przyłącze pneumatyczne 3G1/2Przyłącze pneumatyczne 4Płyta przyłączeniowa, wielkość 1 wg ISO 5599-2Przyłącze zasilania pilotów 12/14Płyta przyłączeniowa, wielkość 1 wg ISO 5599-2Rodzaj sterowaniaZ pilotemRodzaj uszczelnieniaMiękkieSposób kasowaniaSprężyna mechanicznaSposób montażuNa płycie przyłączeniowejSposób uruchomieniaElektrycznyStopień ochronyIP65, NEMA 4Temperatura otoczenia-5 - 50 °CUwaga dotycząca materiałówZgodne z RoHSUwaga o dynamicznym wymuszaniu stanuCzęstotliwość przełączania min. 1/miesiącUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)W oparciu o normęISO 5599-2Waga produktuod 590 gWstępne ustawienie ciśnienia przełączaniaod 4 barZasilanie pneum. pilotówWewnętrznePliki do pobrania:Karta Produktu
- Charakterystyka cewki24 V DC: 2,5 WCiśnienie robocze2 - 12 barDopuszczalne wahania napięcia+/- 10 %Funkcja zaworuFunkcja wolnego narastania ciśnieniaKierunek przepływuJednokierunkowyKlasa odporności na korozję CRC0 – Brak odporności na korozjęKonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 2500 µsMaks. ujemny impuls testowy przy sygnale logicznym 1od 1400 µsMateriał obudowyStop aluminiumMateriał śrubStal, OcynkowanaMateriał uszczelnieńHNBR, NBRMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Nominalne napięcie robocze DCod 24 VNormalny przepływ nominalny napowietrzaniaod 3000 l/minNormalny przepływ nominalny odpowietrzaniaod 3300 l/minOdporność na wibracjeTransport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6Odporność na wstrząsyTest odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27Pomocnicze ręczne uruchamianieZ blokadą, self-resetting via electrical control signalPozycja zabudowyDowolnaPliki do pobrania:Karta Produktu
-
-
