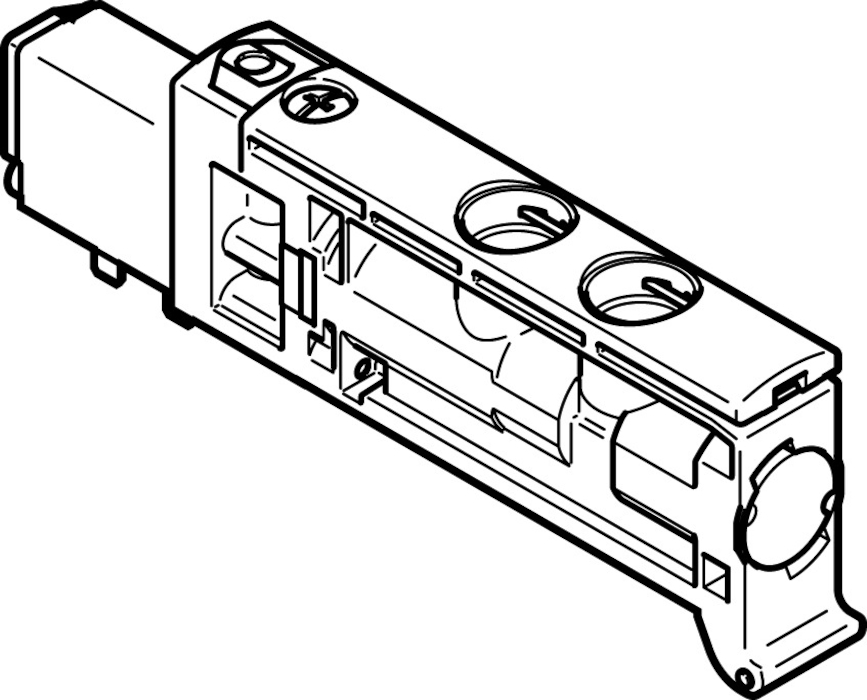

VUVB-ST12-M52-MZH-QX-D-1T1 Elektrozawór FESTO-558369

numer katalogowy: FESTO-558369
kategoria: Uniwersalne wyspy zaworowe
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Funkcja zaworu
    5/2 monostabilny
    Wielkość zaworu
    12  MM
    Stopień ochrony
    IP65
    Ciśnienie robocze/MPA
    od 0.28 do 0.8  MPA
    Ciśnienie robocze/BAR
    od 2.8 do 8  BAR
    Konstrukcja
    Zawór gniazdowy ze sprężyną powrotną
    Sposób powrotu
    sprężyna mechaniczna
    Funkcja odpowietrzenia
    bez dławienia
    Sposób uszczelnienia
    miękki
    Pomocnicze sterowanie ręczne
    bez blokady
    Rodzaj sterowania
    sterowanie pilotem
    Przyłącze zasilania powietrzem pilotów
    zewn.
    Kierunek przepływu
    jednokierunkowy
    Symbol
    00991009
    Czas wyłączania
    od 14  MS
    Czas włączania
    od 6  MS
    Czas pracy ciągłej
    100%
    Materiał suwaka tłokowego
    Stop aluminium do przeróbki plastycznej
    Pozycja montażu
    dowolny
    Maks. dodatni impuls testowy przy sygnale 0
    od 800  MIS
    Maks. ujemny impuls testowy na 1 sygnale
    od 300  MIS
    Parametry cewki
    24 V DC: 1,0 W
    Dopuszczalne wahania napięcia
    +/- 10 %
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
    Odporność na drgania
    Sprawdzanie odporności podczas transportu przy drganiach o stopniu intensywności 1 wg FN 942017-4 i EN 60068-2-6
    Odporność na wstrząsy
    Test odporności na wstrząsy o stopniu intensywności 1 wg FN942017-5 i EN 60068-2-27
    Klasa odporności korozyjnej wg normy Festo
    0 - Brak obciążenia korozyjnego
    Zgodność z LABS
    VDMA24364-B1/B2-L
    Temperatura medium
    od -5 do 60  GC
    Poziom ciśnienia akustycznego
    od 85  DBA
    Temperatura otoczenia
    od -5 do 60  GC
    Waga produktu
    od 27.8  G
    Przyłącze elektryczne
    Przez płytę przyłączeniową
    Typ mocowania
    na płycie przyłączeniowej
    Przyłącze pneumatyczne 1
    Płyta przyłączeniowa
    Przyłącze pneumatyczne 3
    Płyta przyłączeniowa
    Przyłącze pneumatyczne 5
    Płyta przyłączeniowa
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał uszczelnień
    NBR
    Materiał obudowy
    Wzmocniony poliamid
    Pliki do pobrania:
    Karta Produktu
