- HGPT-20-A-B Chwytak równoległy

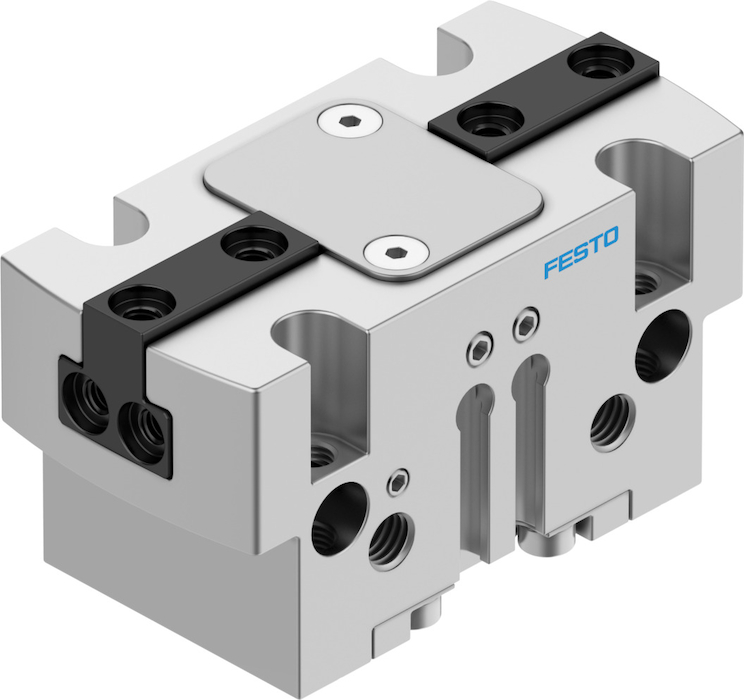

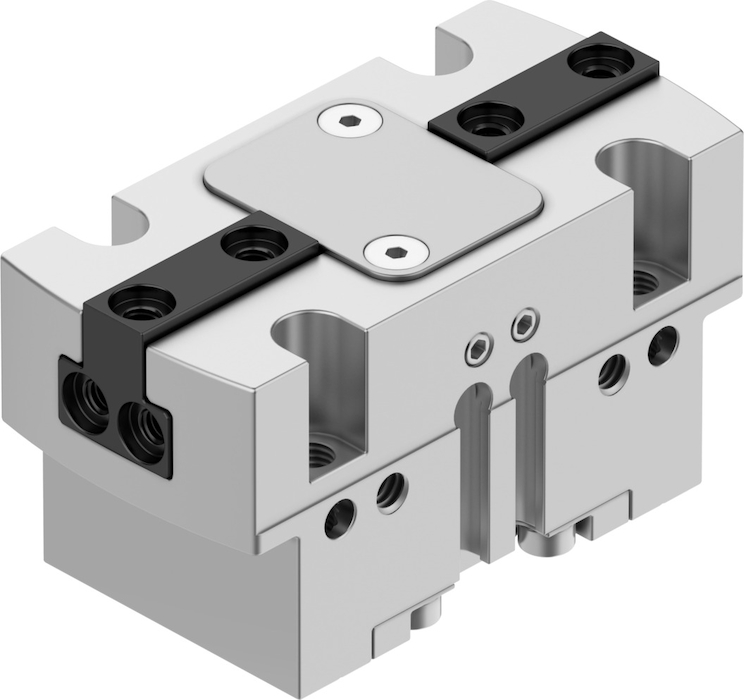

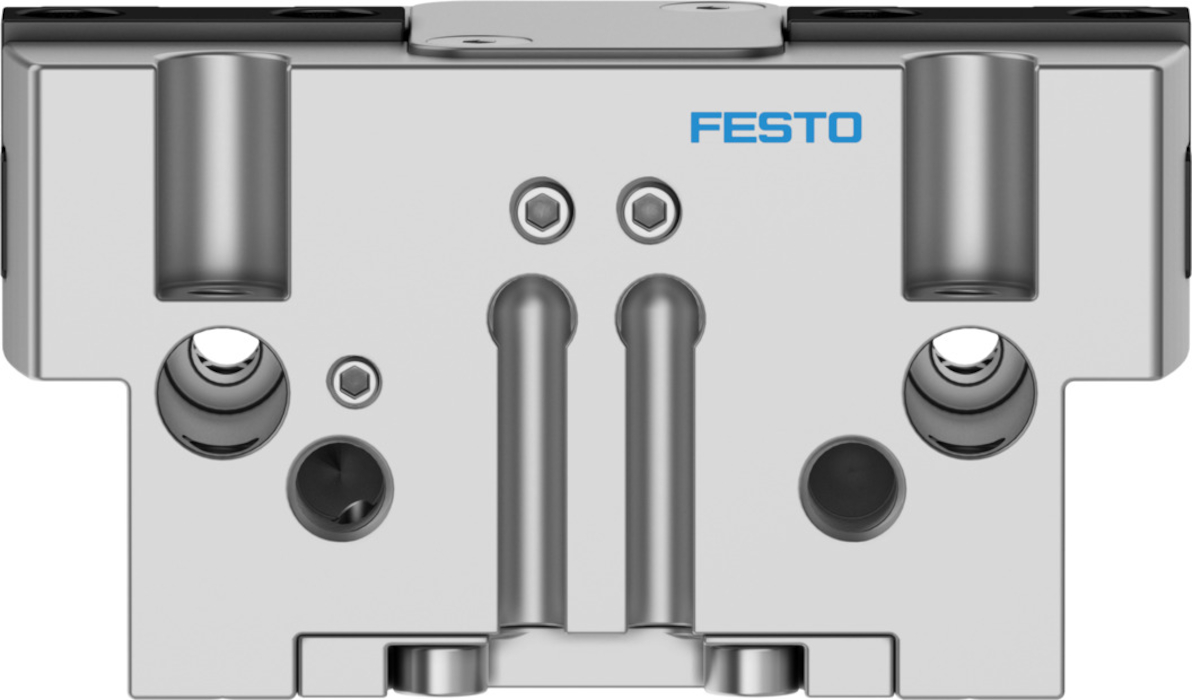

HGPT-20-A-B Chwytak równoległy FESTO-560198
numer katalogowy: FESTO-560198
kategoria: Chwytaki równoległe
Ocena średnia:
(0 opinii)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_560198_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_560198_SY1_0.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_560198_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_560198_SY1_0.png.jpg)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Ciśnienie robocze3 - 8 barCiśnienie robocze, nadmuch0 - 0,5 barFunkcja chwytakaRównoległyGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) closingod 77 NGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) openingod 82 NKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaRównia pochyla, Dodatnio poprowadzona sekwencja ruchuLiczba szczęk chwytakaod 2Maks. częstotliwość robocza chwytaka<= 3 Hz HzMaks. dokładność zamienności<= 0,2 mm mmMaks. luz kątowy na szczęce chwytaka ax, ay<= 0,1 deg degMaks. luz na szczęce chwytaka Sz<= 0,02 mm mmMaks. masa na zewnętrzną szczękę chwytakaod 50 gMaks. moment na szczęce chwytaka Mx, statycznyod 15 NmMaks. moment na szczęce chwytaka My, statycznyod 15 NmMaks. moment na szczęce chwytaka Mz , statycznyod 8 NmMaks. siła na szczęce chwytaka Fz, statycznaod 700 NMasowy moment bezwładnościod 0,344 kgcm2Materiał obudowyAluminium, AnodowanieMateriał pokrywyStal wysokostopowa, nierdzewnaMateriał szczęk chwytakaHartowany, StalMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Min. closing time at 0.6 MPa (6 bar, 87 psi)od 30 msMin. opening time at 0.6 MPa (6 bar, 87 psi)od 22 msOkresy smarowania elementów prowadzącychod 5 Mio SPPowtarzalność chwytaka<= 0,04 mm mmPozycja zabudowyDowolnaPrzyłącza pneumatyczneM5Przyłącze pneumatyczne, nadmuchM5Skok na szczękę chwytakaod 4 mmSposób montażuDo wyboru:, Gwint wewnętrzny i tulejka centrująca, Przy pomocy otworów przelotowych i tulejek centrujących, Przy pomocy otworów przelotowych i kołków, Z gwintem wewnętrznym i kółkiemStopień ochronyIP40Sygnalizacja położeniaPrzy pomocy czujnikówSymetria osiowa<= 0,2 mm mmTemperatura otoczenia5 - 60 °CTotal gripping force at 0.6 MPa (6 bar, 87 psi), closingod 154 NTotal gripping force at 0.6 MPa (6 bar, 87 psi), openingod 162 NTryb pracyDwustronnego działaniaUwaga dotycząca materiałówNie zawierają miedzi i PTFE, Zgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 135 gWielkość20Pliki do pobrania:Karta Produktu
- Ciśnienie robocze3 - 8 barCiśnienie robocze, nadmuch0 - 0,5 barFunkcja chwytakaRównoległyGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) closingod 77 NGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) openingod 82 NKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaRównia pochyla, Dodatnio poprowadzona sekwencja ruchuLiczba szczęk chwytakaod 2Maks. częstotliwość robocza chwytaka<= 3 Hz HzMaks. dokładność zamienności<= 0,2 mm mmMaks. luz kątowy na szczęce chwytaka ax, ay<= 0,1 deg degMaks. luz na szczęce chwytaka Sz<= 0,02 mm mmMaks. masa na zewnętrzną szczękę chwytakaod 50 gMaks. moment na szczęce chwytaka Mx, statycznyod 15 NmMaks. moment na szczęce chwytaka My, statycznyod 15 NmMaks. moment na szczęce chwytaka Mz , statycznyod 8 NmMaks. siła na szczęce chwytaka Fz, statycznaod 700 NMasowy moment bezwładnościod 0,344 kgcm2Materiał obudowyAluminium, AnodowanieMateriał pokrywyStal wysokostopowa, nierdzewnaPliki do pobrania:Karta Produktu
-
-
