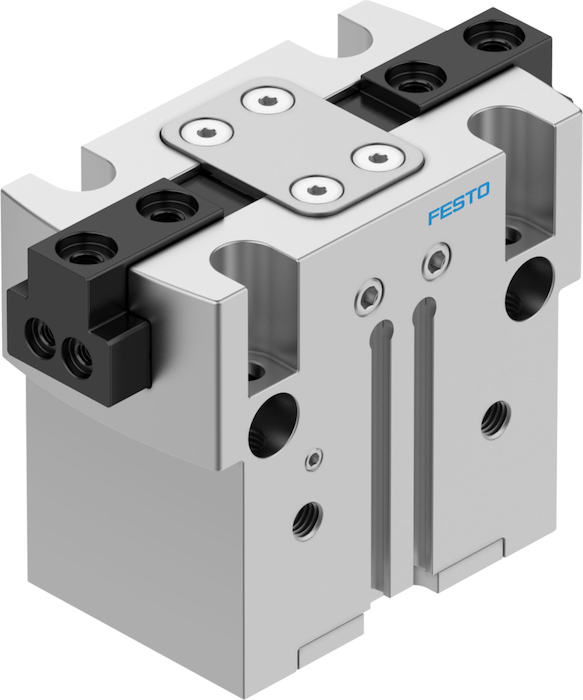

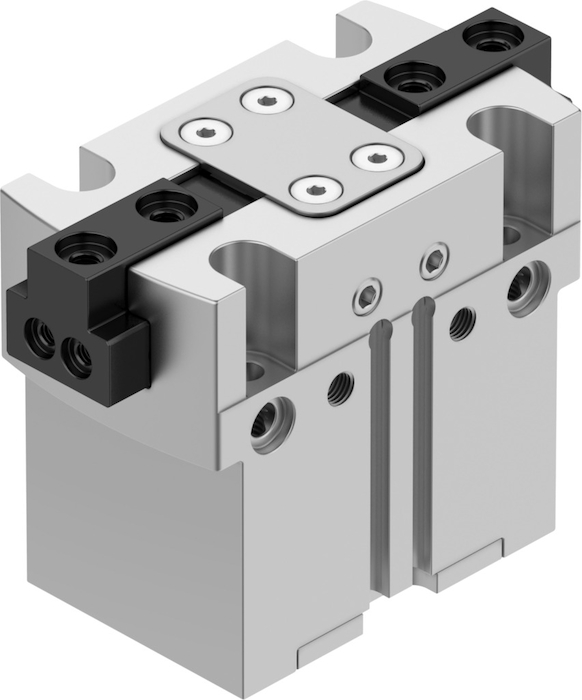

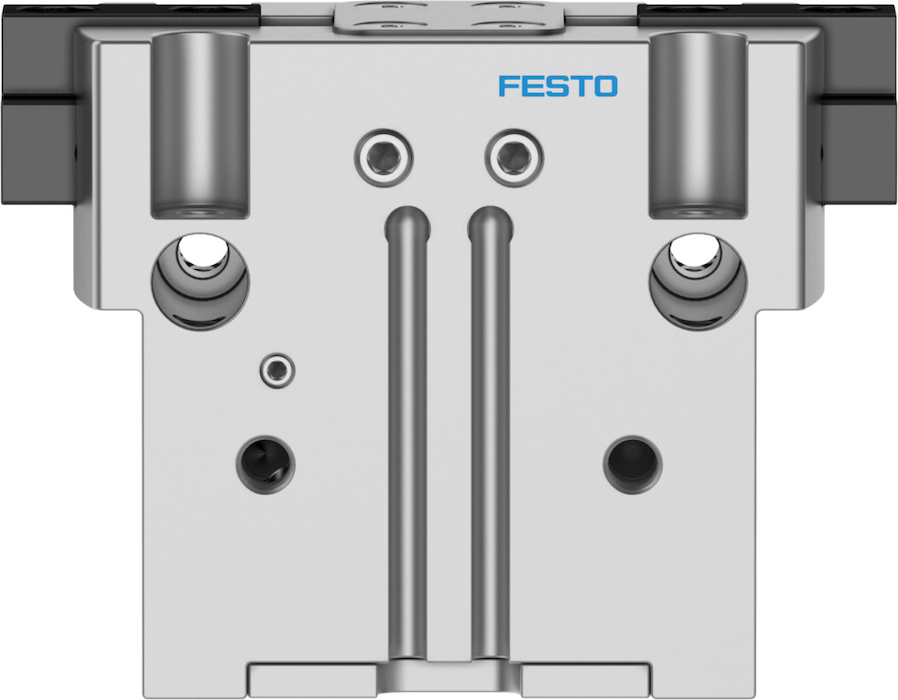

Name: HGPT-25-A-B-G1 Chwytak równoległy
SKU: FESTO-560205
Price: 4245.91 PLN
Availability: OutOfStock

Tu jesteś:

Dane wariantu
Dane podstawowe
Zdjęcia
Akcesoria
Zabezpieczenie siły chwytania

przy otwieraniu

Konstrukcja

Równia pochyła

Sygnalizacja położenia

do wyłącznika zbliżeniowego

Maks. luz szczęk chwytających Sz

od 0.02 MM

Dokładność powtarzalności chwytaka

od 0.04 MM

Liczba szczęk chwytaka

2

Typ napędu

pneumatyczny

Pozycja montażu

dowolny

Sposób działania

dwustronnego działania

Funkcja chwytaka

Równolegle

Symbol

00995947

Maks. częstotliwość robocza chwytaka

od 3 HZ

Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi)

od 24 MS

Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi)

od 48 MS

Maks. masa na zewnętrzny palec chwytaka

110 G

Medium robocze

Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]

Uwaga dotycząca medium roboczego/sterującego

Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)

Klasa odporności korozyjnej wg normy Festo

2 - średnie obciążenie korozyjne

Zgodność z LABS

VDMA24364-B1/B2-L

Stopień ochrony

IP40

Temperatura otoczenia

od 5 do 60 GC

Masowy moment bezwładności

od 1.479 KGC

Maks. siła na szczękach chwytaka Fz, statyczna

1200 N

Maks. moment na szczęce chwytaka Mx, statyczny

50 NM

Maks. moment na szczęce chwytaka My statyczny

45 NM

Maks. moment na szczęce chwytaka Mz statyczny

35 NM

Waga produktu

od 353 G

Typ mocowania

opcjonalnie:

Przyłącze pneumatyczne

M5

Informacja o materiałach

Zgodność z dyrektywą RoHS

Materiał zaślepki

Nierdzewna stal stopowa

Materiał obudowy

Aluminium anodowane

Materiał szczęk chwytaka

Stal, hartowana
