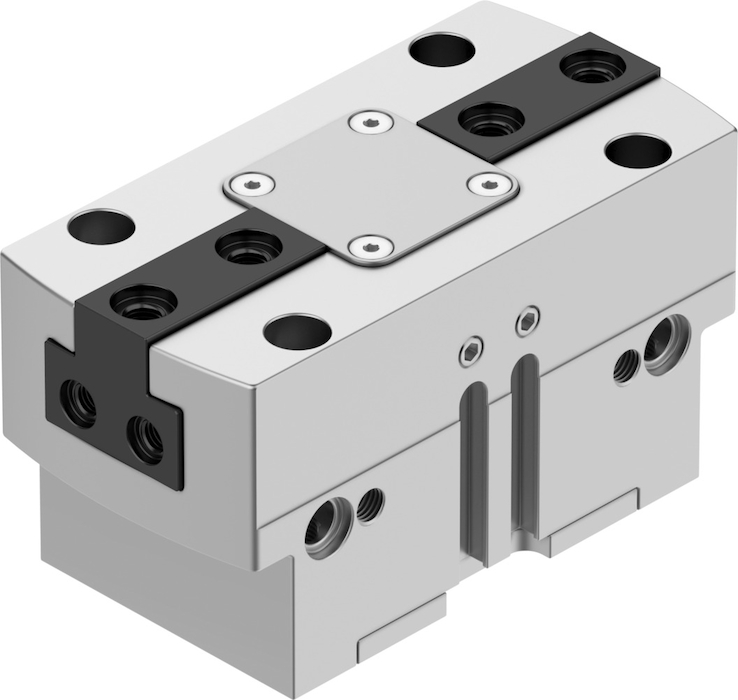

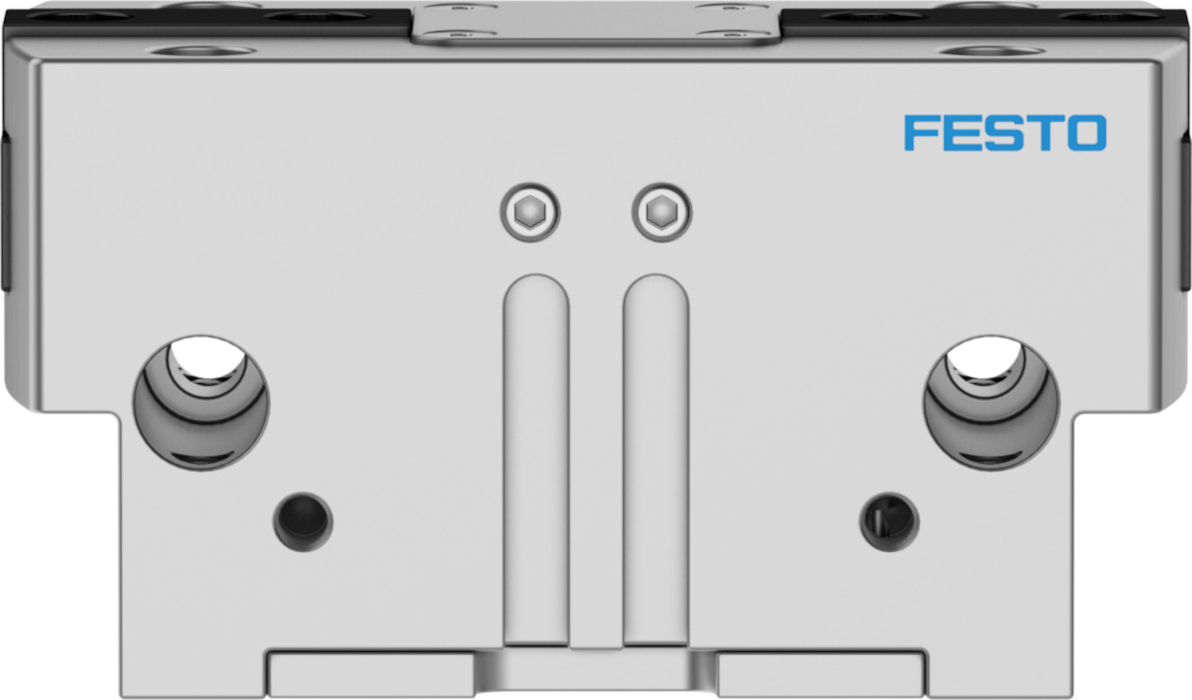

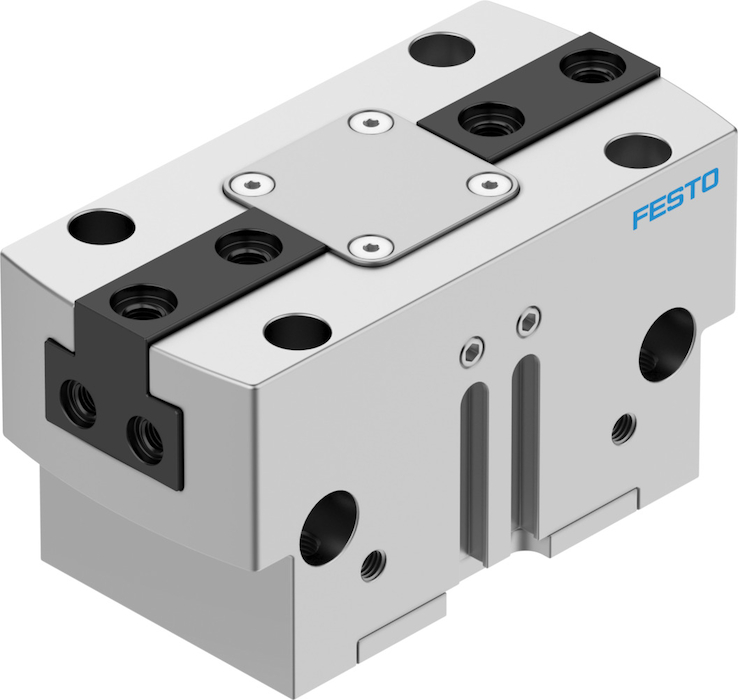

  7. HGPT-40-A-B-F Chwytak równoległy

HGPT-40-A-B-F Chwytak równoległy FESTO-560219

numer katalogowy: FESTO-560219
kategoria: Chwytaki równoległe
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Zabezpieczenie siły chwytania
    brak
    Konstrukcja
    Równia pochyła
    Sygnalizacja położenia
    do wyłącznika zbliżeniowego
    Maks. luz szczęk chwytających Sz
    od 0.02  MM
    Dokładność powtarzalności chwytaka
    od 0.05  MM
    Liczba szczęk chwytaka
    2
    Typ napędu
    pneumatyczny
    Pozycja montażu
    dowolny
    Sposób działania
    dwustronnego działania
    Funkcja chwytaka
    Równolegle
    Symbol
    00991894
    Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), otwieranie
    od 1446  N
    Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), zamykanie
    od 1328  N
    Maks. częstotliwość robocza chwytaka
    od 2  HZ
    Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi)
    od 60  MS
    Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi)
    od 64  MS
    Maks. masa na zewnętrzny palec chwytaka
    310  G
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
    Klasa odporności korozyjnej wg normy Festo
    2 - średnie obciążenie korozyjne
    Zgodność z LABS
    VDMA24364-B1/B2-L
    Stopień ochrony
    IP40
    Temperatura otoczenia
    od 5 do 60  GC
    Siła chwytu na szczękę chwytającą przy 0,6 MPa (6 bar, 87 psi) , otwieranie
    od 723  N
    Siła chwytu na szczękę chwytającą przy 0,6 MPa (6 bar, 87 psi), zamykanie
    od 674  N
    Masowy moment bezwładności
    od 7.277  KGC
    Maks. siła na szczękach chwytaka Fz, statyczna
    2500  N
    Maks. moment na szczęce chwytaka Mx, statyczny
    100  NM
    Maks. moment na szczęce chwytaka My statyczny
    90  NM
    Maks. moment na szczęce chwytaka Mz statyczny
    75  NM
    Waga produktu
    od 821  G
    Typ mocowania
    opcjonalnie:
    Przyłącze pneumatyczne
    M5
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał zaślepki
    Nierdzewna stal stopowa
    Materiał obudowy
    Aluminium anodowane
    Materiał szczęk chwytaka
    Stal, hartowana
    Pliki do pobrania:
    Karta Produktu
