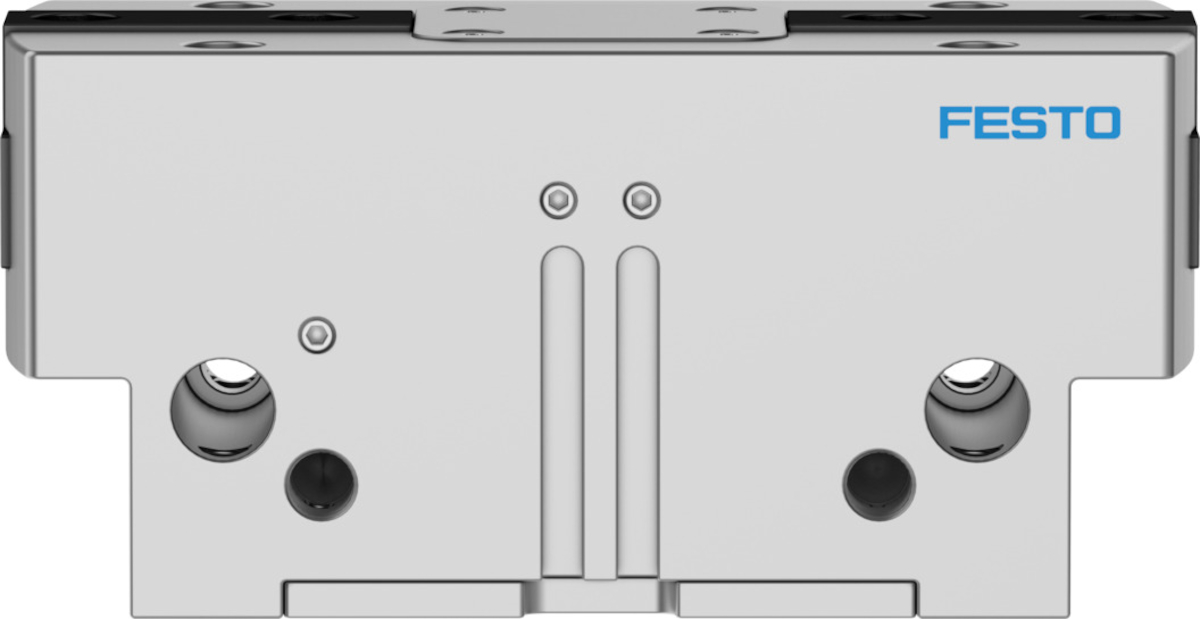

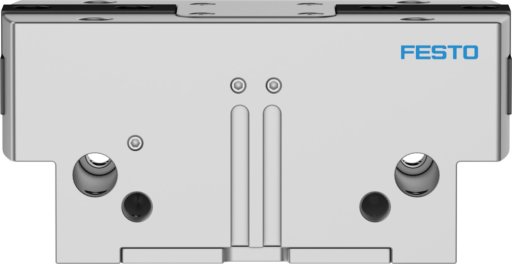

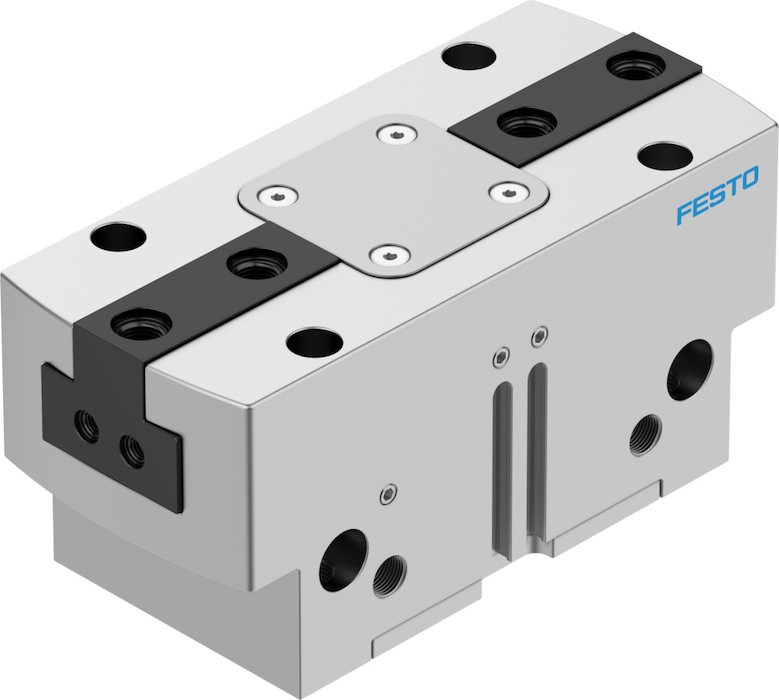

- HGPT-63-A-B-F Chwytak równoległy
HGPT-63-A-B-F Chwytak równoległy FESTO-560231
numer katalogowy: FESTO-560231
kategoria: Chwytaki równoległe
Ocena średnia:
(0 opinii)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_560231_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_560231_SY1_0.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_560231_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_560231_SY1_0.png.jpg)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Ciśnienie robocze3 - 8 barCiśnienie robocze, nadmuch0 - 0,5 barFunkcja chwytakaRównoległyGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) closingod 1791 NGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) openingod 1885 NKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaRównia pochyla, Dodatnio poprowadzona sekwencja ruchuLiczba szczęk chwytakaod 2Maks. częstotliwość robocza chwytaka<= 2 Hz HzMaks. dokładność zamienności<= 0,2 mm mmMaks. luz kątowy na szczęce chwytaka ax, ay<= 0,1 deg degMaks. luz na szczęce chwytaka Sz<= 0,02 mm mmMaks. masa na zewnętrzną szczękę chwytakaod 1260 gMaks. moment na szczęce chwytaka Mx, statycznyod 160 NmMaks. moment na szczęce chwytaka My, statycznyod 180 NmMaks. moment na szczęce chwytaka Mz , statycznyod 140 NmMaks. siła na szczęce chwytaka Fz, statycznaod 5000 NMasowy moment bezwładnościod 60,903 kgcm2Materiał obudowyAluminium, AnodowanieMateriał pokrywyStal wysokostopowa, nierdzewnaMateriał szczęk chwytakaHartowany, StalMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Min. closing time at 0.6 MPa (6 bar, 87 psi)od 152 msMin. opening time at 0.6 MPa (6 bar, 87 psi)od 143 msOkresy smarowania elementów prowadzącychod 5 Mio SPPowtarzalność chwytaka<= 0,05 mm mmPozycja zabudowyDowolnaPrzyłącza pneumatyczneG1/8Przyłącze pneumatyczne, nadmuchM5Skok na szczękę chwytakaod 8 mmSposób montażuPrzy pomocy otworów przelotowych i kołków, Z gwintem wewnętrznym i kółkiem, Do wyboru:, Gwint wewnętrzny i tulejka centrująca, Przy pomocy otworów przelotowych i tulejek centrującychStopień ochronyIP40Sygnalizacja położeniaPrzy pomocy czujnikówSymetria osiowa<= 0,2 mm mmTemperatura otoczenia5 - 60 °CTotal gripping force at 0.6 MPa (6 bar, 87 psi), closingod 3522 NTotal gripping force at 0.6 MPa (6 bar, 87 psi), openingod 3770 NTryb pracyDwustronnego działaniaUwaga dotycząca materiałówZgodne z RoHS, Nie zawierają miedzi i PTFEUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 2712 gWielkość63Pliki do pobrania:Karta Produktu
- Ciśnienie robocze3 - 8 barCiśnienie robocze, nadmuch0 - 0,5 barFunkcja chwytakaRównoległyGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) closingod 1791 NGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) openingod 1885 NKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaRównia pochyla, Dodatnio poprowadzona sekwencja ruchuLiczba szczęk chwytakaod 2Maks. częstotliwość robocza chwytaka<= 2 Hz HzMaks. dokładność zamienności<= 0,2 mm mmMaks. luz kątowy na szczęce chwytaka ax, ay<= 0,1 deg degMaks. luz na szczęce chwytaka Sz<= 0,02 mm mmMaks. masa na zewnętrzną szczękę chwytakaod 1260 gMaks. moment na szczęce chwytaka Mx, statycznyod 160 NmMaks. moment na szczęce chwytaka My, statycznyod 180 NmMaks. moment na szczęce chwytaka Mz , statycznyod 140 NmMaks. siła na szczęce chwytaka Fz, statycznaod 5000 NMasowy moment bezwładnościod 60,903 kgcm2Materiał obudowyAluminium, AnodowanieMateriał pokrywyStal wysokostopowa, nierdzewnaPliki do pobrania:Karta Produktu
-
-
