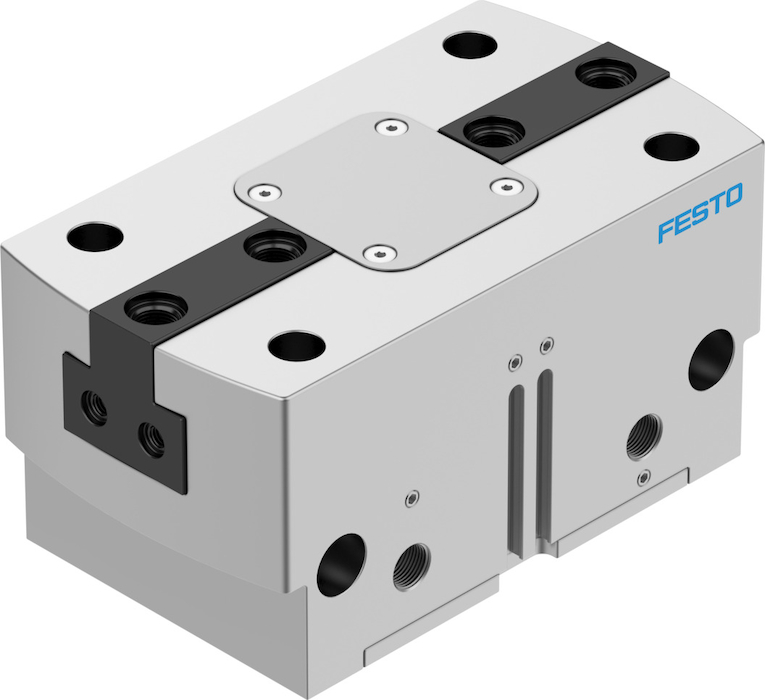

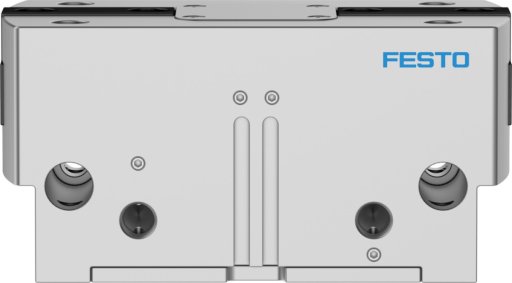

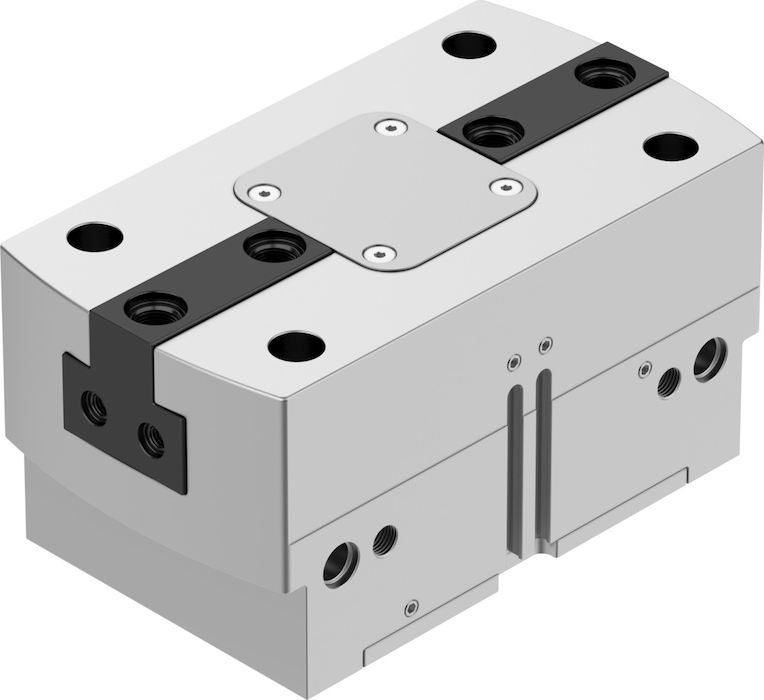

HGPT-80-A-B Chwytak równoległy FESTO-560234

numer katalogowy: FESTO-560234
kategoria: Chwytaki równoległe
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Zabezpieczenie siły chwytania
    brak
    Konstrukcja
    Równia pochyła
    Sygnalizacja położenia
    do wyłącznika zbliżeniowego
    Maks. luz szczęk chwytających Sz
    od 0.02  MM
    Dokładność powtarzalności chwytaka
    od 0.05  MM
    Liczba szczęk chwytaka
    2
    Typ napędu
    pneumatyczny
    Pozycja montażu
    dowolny
    Sposób działania
    dwustronnego działania
    Funkcja chwytaka
    Równolegle
    Symbol
    00991894
    Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), otwieranie
    od 3226  N
    Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), zamykanie
    od 3102  N
    Maks. częstotliwość robocza chwytaka
    od 2  HZ
    Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi)
    od 214  MS
    Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi)
    od 213  MS
    Maks. masa na zewnętrzny palec chwytaka
    1830  G
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
    Klasa odporności korozyjnej wg normy Festo
    2 - średnie obciążenie korozyjne
    Zgodność z LABS
    VDMA24364-B1/B2-L
    Stopień ochrony
    IP40
    Temperatura otoczenia
    od 5 do 60  GC
    Siła chwytu na szczękę chwytającą przy 0,6 MPa (6 bar, 87 psi) , otwieranie
    od 1613  N
    Siła chwytu na szczękę chwytającą przy 0,6 MPa (6 bar, 87 psi), zamykanie
    od 1551  N
    Masowy moment bezwładności
    od 150.515  KGC
    Maks. siła na szczękach chwytaka Fz, statyczna
    7000  N
    Maks. moment na szczęce chwytaka Mx, statyczny
    180  NM
    Maks. moment na szczęce chwytaka My statyczny
    220  NM
    Maks. moment na szczęce chwytaka Mz statyczny
    170  NM
    Waga produktu
    od 4745  G
    Typ mocowania
    opcjonalnie:
    Przyłącze pneumatyczne
    G1/4
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał zaślepki
    Nierdzewna stal stopowa
    Materiał obudowy
    Aluminium anodowane
    Materiał szczęk chwytaka
    Stal, hartowana
