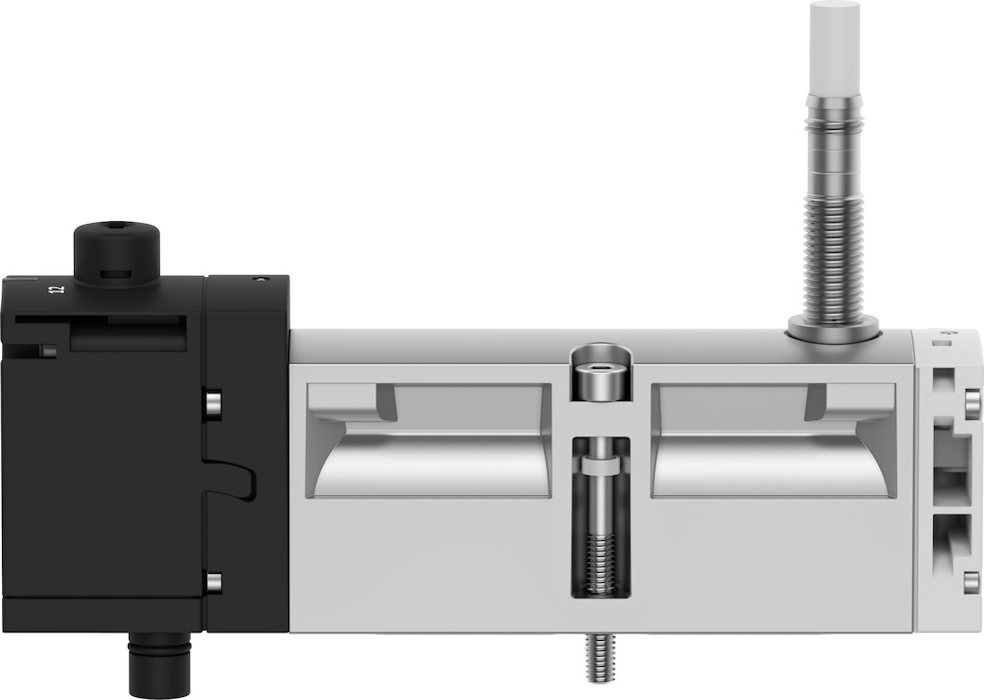

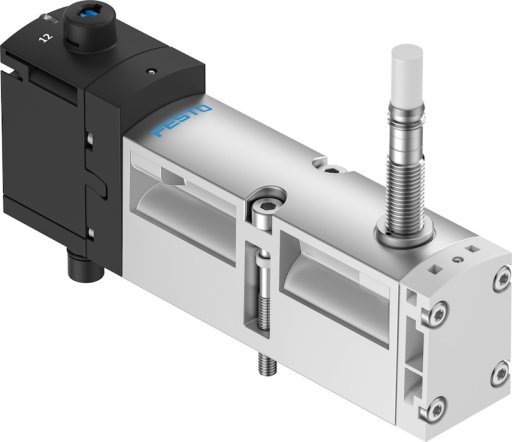

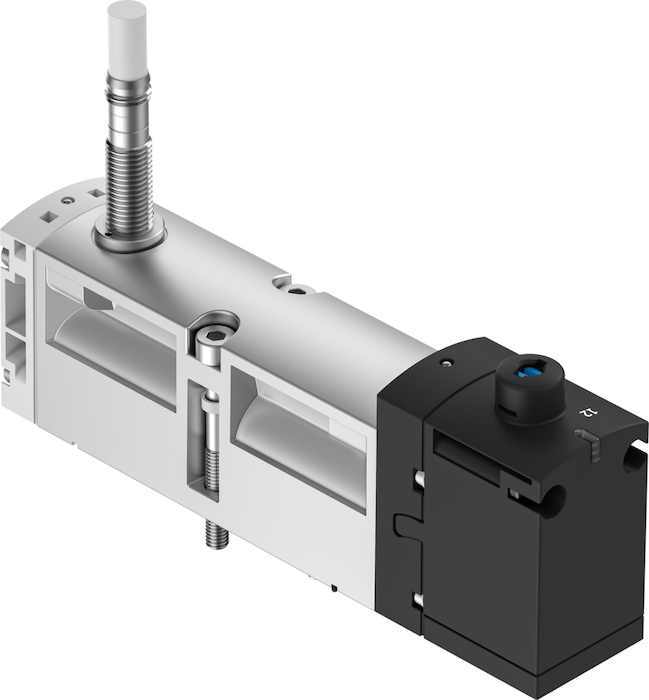

- VSVA-B-M52-MZD-A1-1T1L-APC Elektrozawór
VSVA-B-M52-MZD-A1-1T1L-APC Elektrozawór FESTO-560723
numer katalogowy: FESTO-560723
kategoria: Znormalizowane zawory rozdzielające
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Charakterystyka cewki24 V DC: 1,6 WCiśnienie pilota3 - 10 barCiśnienie robocze-0,9 - 10 barCzas pracy ciągłej100 %Czas przełączania przy włączaniuod 20 msCzas przełączania przy wyłączaniuod 54 msDopuszczalne wahania napięcia+/- 10 %DopuszczenieC-Tick, CSA (OL), c UL us - Recognized (OL)Funkcja odpowietrzeniaMożliwość dławienia, Przez płytę z dławikami, Przez indywidualną płytę przyłączeniowąFunkcja zaworu5/2 monostabilnyKierunek przepływuDowolnaKlasa odporności na korozję CRC0 – Brak odporności na korozjęKonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 1200 µsMaks. moment dokręcający, montaż zaworu1,8 - 2,2 NmMaks. ujemny impuls testowy przy sygnale logicznym 1od 1100 µsMateriał obudowyAluminium-odlew ciśnieniowy, PAMateriał śrubStal ocynkowanaMateriał uszczelnieńFPM, NBRMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Nominalne napięcie robocze DCod 24 VNormalny przepływ nominalnyod 1100 l/minOdporność na piki napięciaod 2,5 kVOdporność na wibracjeTransport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6Odporność na wstrząsyTest odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27Pomocnicze ręczne uruchamianieZ blokadą, Z zaślepką, Przez przyciśnięciePoziom ciśnienia akustycznegood 85 dB(A)Pozycja zabudowyDowolnaPrzekryciePositive overlapPrzepływ zaworuod 1400 l/minPrzepływ zaworu na indywidualnej płycie przyłączeniowejod 1200 l/minPrzepływ zaworu na wyspie zaworowejod 1100 l/minPrzepływ zaworu na wyspie zaworowej z zoptymalizowanym przepływemod 1350 l/minPrzyłącze elektryczneWg ISO 15407-2, Wtyczka, 4-pinPrzyłącze odpowietrzenia pilotów 82/84Do wyboru:, Nieprzewodowe, przewodowePrzyłącze pneumatyczne 1Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-2Przyłącze pneumatyczne 2Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-2Przyłącze pneumatyczne 3Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-2Przyłącze pneumatyczne 4Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-2Przyłącze pneumatyczne 5Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-2Przyłącze zasilania pilotów 12/14Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-2Rodzaj sterowaniaZ pilotemRodzaj uszczelnieniaMiękkieSposób kasowaniaSprężyna mechanicznaSposób montażuNa płycie przyłączeniowejSposób uruchomieniaElektrycznyStopień ochronyIP65, NEMA 4Stopień zanieczyszczenia3Szerokość zabudowyod 26 mmTemperatura medium-5 - 50 °CTemperatura otoczenia-5 - 50 °CUwaga dotycząca materiałówZgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 307 gWielkość nominalnaod 9 mmWyświetlanie stanu sygnałuLEDWzględna wilgotność powietrza0 - 90 %Zasilanie pneum. pilotówZewnętrzne, WewnętrzneZnak CE (patrz deklaracja zgodności)Wg dyrektywy EU-EMVPliki do pobrania:Karta Produktu
- Charakterystyka cewki24 V DC: 1,6 WCiśnienie pilota3 - 10 barCiśnienie robocze-0,9 - 10 barCzas pracy ciągłej100 %Czas przełączania przy włączaniuod 20 msCzas przełączania przy wyłączaniuod 54 msDopuszczalne wahania napięcia+/- 10 %DopuszczenieC-Tick, CSA (OL), c UL us - Recognized (OL)Funkcja odpowietrzeniaMożliwość dławienia, Przez płytę z dławikami, Przez indywidualną płytę przyłączeniowąFunkcja zaworu5/2 monostabilnyKierunek przepływuDowolnaKlasa odporności na korozję CRC0 – Brak odporności na korozjęKonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 1200 µsMaks. moment dokręcający, montaż zaworu1,8 - 2,2 NmMaks. ujemny impuls testowy przy sygnale logicznym 1od 1100 µsMateriał obudowyAluminium-odlew ciśnieniowy, PAMateriał śrubStal ocynkowanaMateriał uszczelnieńFPM, NBRMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Pliki do pobrania:Karta Produktu
-
-
