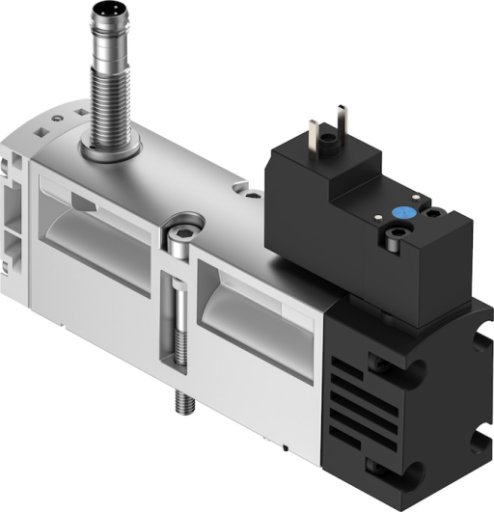

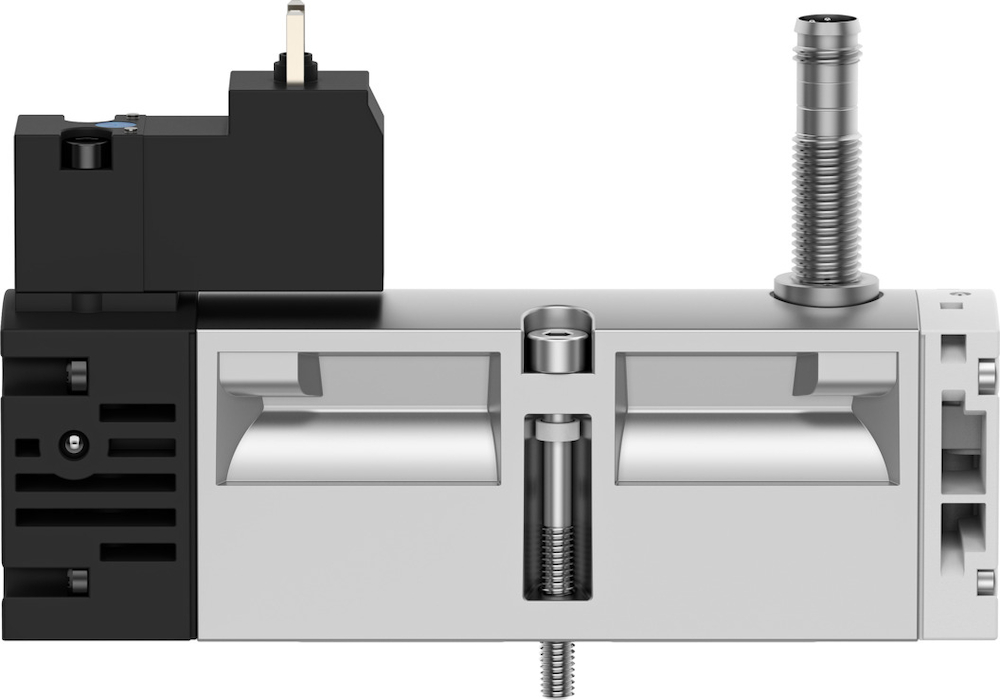

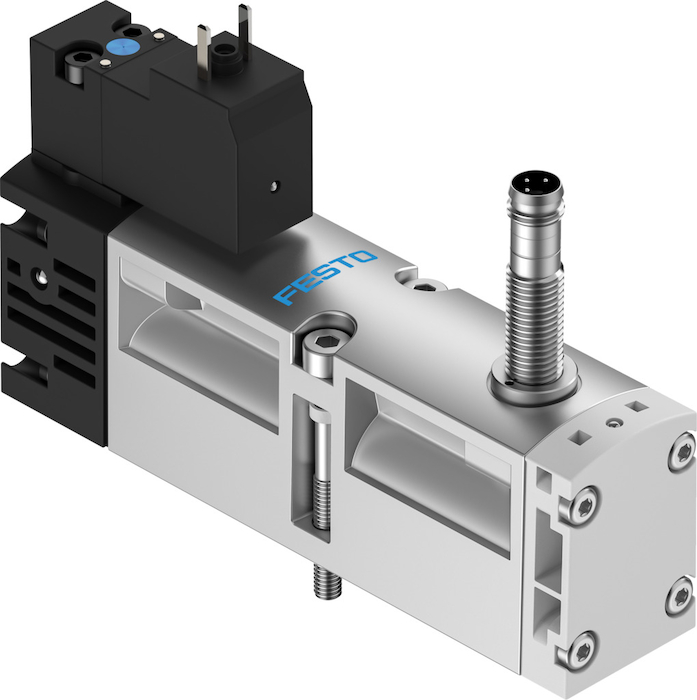

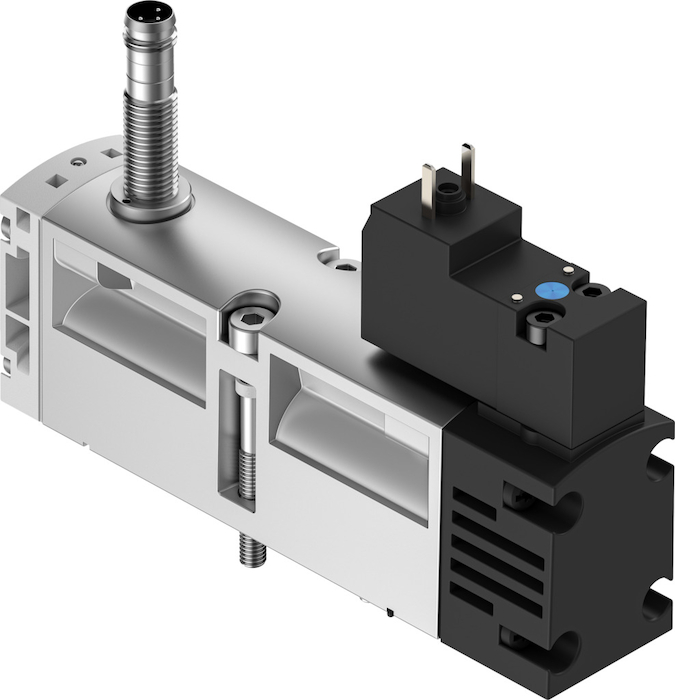

Kierunek przepływu
dowolny
Pokrycie
przekrycie dodatnie
Wskaźnik stanu sygnału
Przy pomocy osprzętu
Przepływ zaworu na pojedynczej płycie przyłączeniowej
od 1100 L2
Przepływ zaworu, zabudowanego na bloku pneumatycznym
od 1100 L2
Znamionowe napięcie robocze DC
od 24 V
Maks. moment dokręcenia, mocowanie zaworu
od 1.8 do 2.2 NM
Przyłącze pneumatyczne 4
Płyta przyłączeniowa wielkość 26 mm wg ISO 15407-1
Spełnia normę
ISO 15407-1
Znak CE (patrz deklaracja zgodności)
Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE
Znak UKCA (patrz deklaracja zgodności)
wg przepisów UK dot. EMV
Maks. dodatni impuls testowy przy sygnale 0
od 1800 MIS
Maks. ujemny impuls testowy na 1 sygnale
od 800 MIS
Parametry cewki
24 V DC: 1,8 W
Dopuszczalne wahania napięcia
-15% / +10%
Medium robocze
Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującego
Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
Odporność na drgania
Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6
Odporność na wstrząsy
Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27
Klasa odporności korozyjnej wg normy Festo
0 - Brak obciążenia korozyjnego
Zgodność z LABS
VDMA24364-B1/B2-L
Temperatura medium
od -5 do 50 GC
Poziom ciśnienia akustycznego
od 85 DBA
Temperatura otoczenia
od -5 do 50 GC
Zakres napięcia roboczego DC, czujnik
od 10 do 30 V
Zabezpieczenie przed zwarciem, czujnik
pulsacyjna
Prąd pracy jałowej, czujnik
od 10 MA
Maks. prąd wyjściowy czujnika
od 200 MA
Maks. częstotliwość przełączania, czujnik
5000 HZ
Tętnienie resztkowe, czujnik
± 10%
Spadek napięcia, czujnik
od 2 V
Przyłącze elektryczne
Kształt C
Przyłącze czujnika
Wtyczka
Typ mocowania
na płycie przyłączeniowej
Przyłącze pneumatyczne 1
Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-1
Przyłącze pneumatyczne 2
Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-1
Przyłącze pneumatyczne 3
Płyta przyłączeniowa wielkość 26 mm wg ISO 15407-1
Przyłącze pneumatyczne 5
Płyta przyłączeniowa wielkość 26 mm wg ISO 15407-1
Interfejs pilota
wg ISO 15218
Informacja o materiałach
Zgodność z dyrektywą RoHS
Materiał obudowy
Aluminiowy odlew ciśnieniowy
Materiał śrub
Stal, ocynkowana
Funkcja elementu przełączającego
Zestyk normalnie zamknięty
