- VSVA-B-M52-MZD-D2-1T1L Elektrozawór

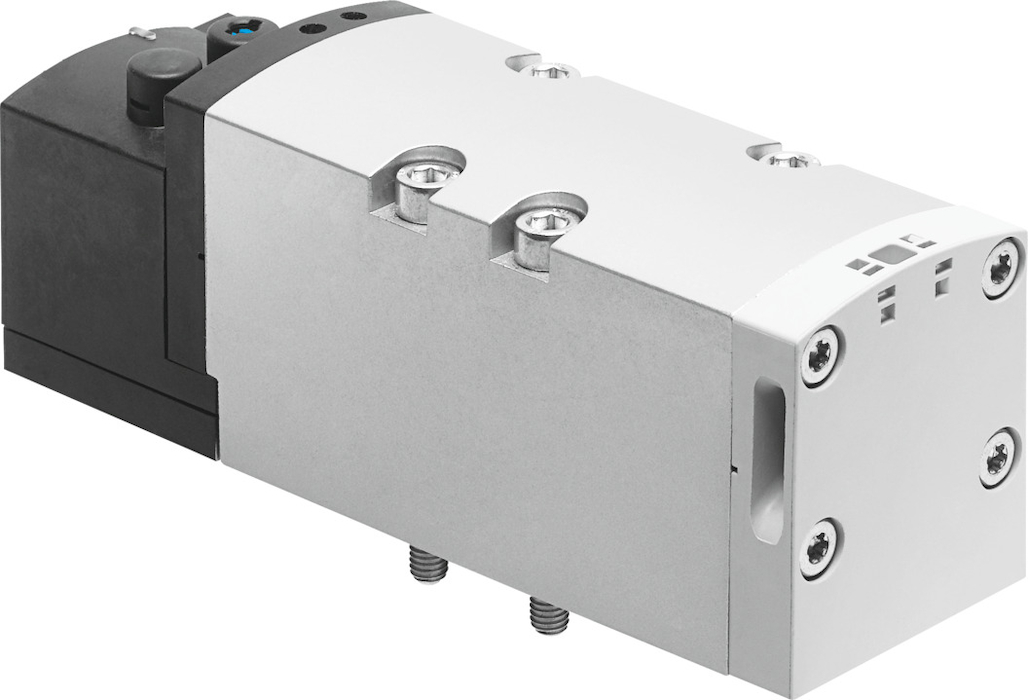

VSVA-B-M52-MZD-D2-1T1L Elektrozawór FESTO-560821
numer katalogowy: FESTO-560821
kategoria: Znormalizowane zawory rozdzielające
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Charakterystyka cewki24 V DC: 4,6 WCiśnienie pilota3 - 10 barCiśnienie robocze-0,9 - 10 barCzas pracy ciągłej100 %Czas przełączania przy włączaniuod 20 msCzas przełączania przy wyłączaniuod 60 msDopuszczalne wahania napięcia+/- 10 %DopuszczenieC-Tick, c CSA us (OL), c UL us - Recognized (OL)Funkcja odpowietrzeniaMożliwość dławienia, Przez płytę z dławikami, Przez indywidualną płytę przyłączeniowąFunkcja zaworu5/2 monostabilnyKierunek przepływuDowolnaKlasa odporności na korozję CRC0 – Brak odporności na korozjęKonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 1000 µsMaks. ujemny impuls testowy przy sygnale logicznym 1od 3500 µsMateriał obudowyAluminium-odlew ciśnieniowy, PAMateriał śrubStal ocynkowanaMateriał uszczelnieńFPM, HNBR, NBRMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Nominalny prąd wyłączenia na cewkę165 mA do 30 msNormalny przepływ nominalnyod 2900 l/minOdporność na piki napięciaod 2,5 kVOdporność na wibracjeTransport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6Odporność na wstrząsyTest odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27Pomocnicze ręczne uruchamianieZ blokadą, Przez przyciśnięciePozycja zabudowyDowolnaPrąd nominalny z układem redukcji prądu35 mA po 30 msPrzepływ zaworuod 4000 l/minPrzepływ zaworu na indywidualnej płycie przyłączeniowejod 3400 l/minPrzepływ zaworu na wyspie zaworowejod 2900 l/minPrzyłącze elektrycznePlug-in, Wg ISO 5599-2Przyłącze odpowietrzenia pilotów 82/84Do wyboru:, odpowietrzenie nie jest zgodne z normą, przewodowePrzyłącze pneumatyczne 1Płyta przyłączeniowa, wielkość 2 wg ISO 5599-2Przyłącze pneumatyczne 2Płyta przyłączeniowa, wielkość 2 wg ISO 5599-2Przyłącze pneumatyczne 3Płyta przyłączeniowa, wielkość 2 wg ISO 5599-2Przyłącze pneumatyczne 4Płyta przyłączeniowa, wielkość 2 wg ISO 5599-2Przyłącze pneumatyczne 5Płyta przyłączeniowa, wielkość 2 wg ISO 5599-2Przyłącze zasilania pilotów 12/14Płyta przyłączeniowa, wielkość 2 wg ISO 5599-2Rasterod 59 mmRodzaj sterowaniaZ pilotemRodzaj uszczelnieniaMiękkieSposób kasowaniaSprężyna mechanicznaSposób montażuNa płycie przyłączeniowejSposób uruchomieniaElektrycznyStopień ochronyIP65, NEMA 4Stopień zanieczyszczenia3Szerokość zabudowyod 52 mmTemperatura medium-5 - 50 °CTemperatura otoczenia-5 - 50 °CUwaga dotycząca materiałówZgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 702 gWyświetlanie stanu sygnałuLEDWzględna wilgotność powietrza0 - 90 %Zasilanie pneum. pilotówZewnętrzneZgodność z normąISO 5599-2Znak CE (patrz deklaracja zgodności)Wg dyrektywy EU-EMVPliki do pobrania:Karta Produktu
- Charakterystyka cewki24 V DC: 4,6 WCiśnienie pilota3 - 10 barCiśnienie robocze-0,9 - 10 barCzas pracy ciągłej100 %Czas przełączania przy włączaniuod 20 msCzas przełączania przy wyłączaniuod 60 msDopuszczalne wahania napięcia+/- 10 %DopuszczenieC-Tick, c CSA us (OL), c UL us - Recognized (OL)Funkcja odpowietrzeniaMożliwość dławienia, Przez płytę z dławikami, Przez indywidualną płytę przyłączeniowąFunkcja zaworu5/2 monostabilnyKierunek przepływuDowolnaKlasa odporności na korozję CRC0 – Brak odporności na korozjęKonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 1000 µsMaks. ujemny impuls testowy przy sygnale logicznym 1od 3500 µsMateriał obudowyAluminium-odlew ciśnieniowy, PAMateriał śrubStal ocynkowanaMateriał uszczelnieńFPM, HNBR, NBRMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Nominalny prąd wyłączenia na cewkę165 mA do 30 msPliki do pobrania:Karta Produktu
-
-
