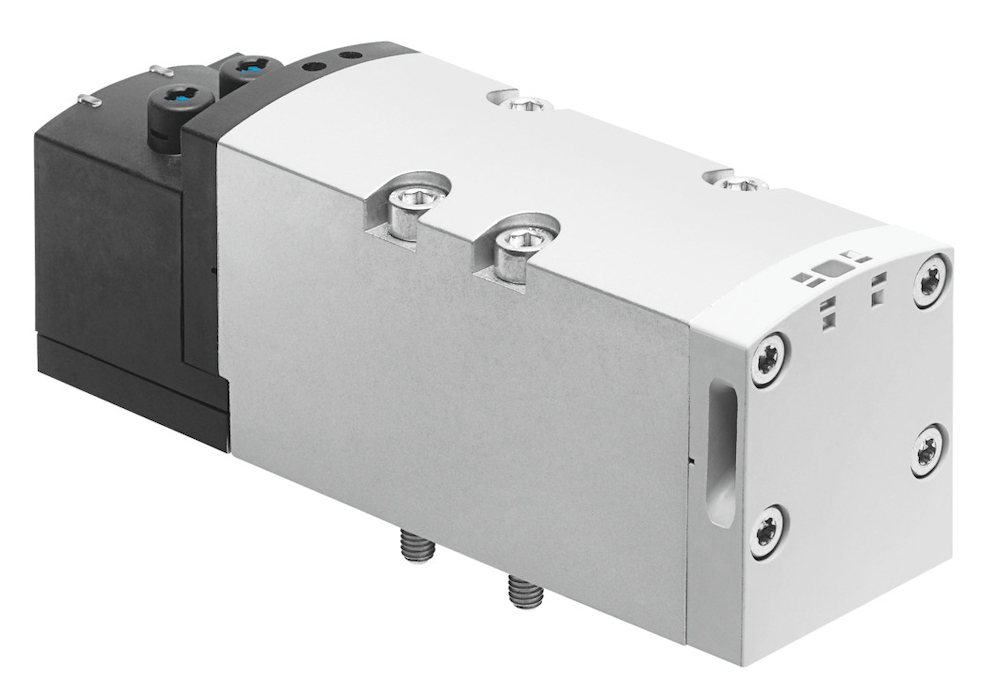

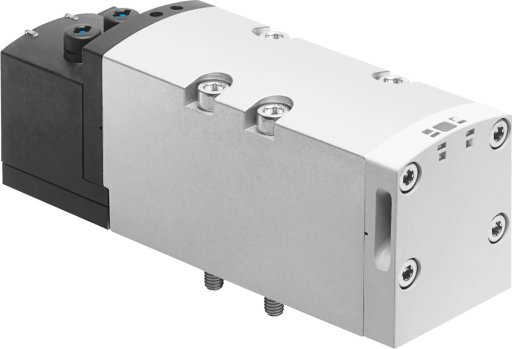

VSVA-B-P53E-ZD-D2-1T1L Elektrozawór FESTO-560823

numer katalogowy: FESTO-560823
kategoria: Znormalizowane zawory rozdzielające
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Funkcja zaworu
    5/3 odpowietrzony
    Czas przełączania
    od 30  MS
    Stopień ochrony
    IP65
    Ciśnienie robocze/MPA
    od -0.09 do 1  MPA
    Ciśnienie robocze/BAR
    od -0.9 do 10  BAR
    Konstrukcja
    Zawór tłoczkowo-suwakowy
    Funkcja odpowietrzenia
    z możliwością dławienia
    Sposób uszczelnienia
    miękki
    Pomocnicze sterowanie ręczne
    z blokadą
    Rodzaj sterowania
    sterowanie pilotem
    Przyłącze zasilania powietrzem pilotów
    zewn.
    Kierunek przepływu
    dowolny
    Symbol
    00992939
    Wskaźnik stanu sygnału
    LED
    Przepływ zaworu
    3600  L2
    Przepływ zaworu na pojedynczej płycie przyłączeniowej
    od 3200  L2
    Przepływ zaworu, zabudowanego na bloku pneumatycznym
    od 2800  L2
    Czas wyłączania
    od 60  MS
    Czas włączania
    od 23  MS
    Czas pracy ciągłej
    100%
    Przyłącze pneumatyczne 4
    Płyta przyłączeniowa wielkość 2 wg ISO 5599-2
    Pozycja montażu
    dowolny
    Certyfikacja
    c UL us - Recognized (OL)
    Spełnia normę
    ISO 5599-2
    Znak KC
    KC-EMV
    Znak CE (patrz deklaracja zgodności)
    Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE
    Maks. dodatni impuls testowy przy sygnale 0
    od 1000  MIS
    Maks. ujemny impuls testowy na 1 sygnale
    od 3500  MIS
    Parametry cewki
    24 V DC: 4,6 W
    Dopuszczalne wahania napięcia
    +/- 10 %
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
    Odporność na drgania
    Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6
    Odporność na wstrząsy
    Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27
    Klasa odporności korozyjnej wg normy Festo
    0 - Brak obciążenia korozyjnego
    Zgodność z LABS
    VDMA24364-B1/B2-L
    Temperatura medium
    od -5 do 50  GC
    Temperatura otoczenia
    od -5 do 50  GC
    Waga produktu
    od 780  G
    Przyłącze elektryczne
    Plug-in
    Typ mocowania
    na płycie przyłączeniowej
    Przyłącze pneumatyczne 1
    Płyta przyłączeniowa wielkość 2 wg ISO 5599-2
    Przyłącze pneumatyczne 2
    Płyta przyłączeniowa, wielkość 2 wg ISO 5599-2
    Przyłącze pneumatyczne 3
    Płyta przyłączeniowa wielkość 2 wg ISO 5599-2
    Przyłącze pneumatyczne 5
    Płyta przyłączeniowa wielkość 2 wg ISO 5599-2
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał uszczelnień
    FPM
    Materiał obudowy
    Aluminiowy odlew ciśnieniowy
    Materiał śrub
    Stal, ocynkowana
