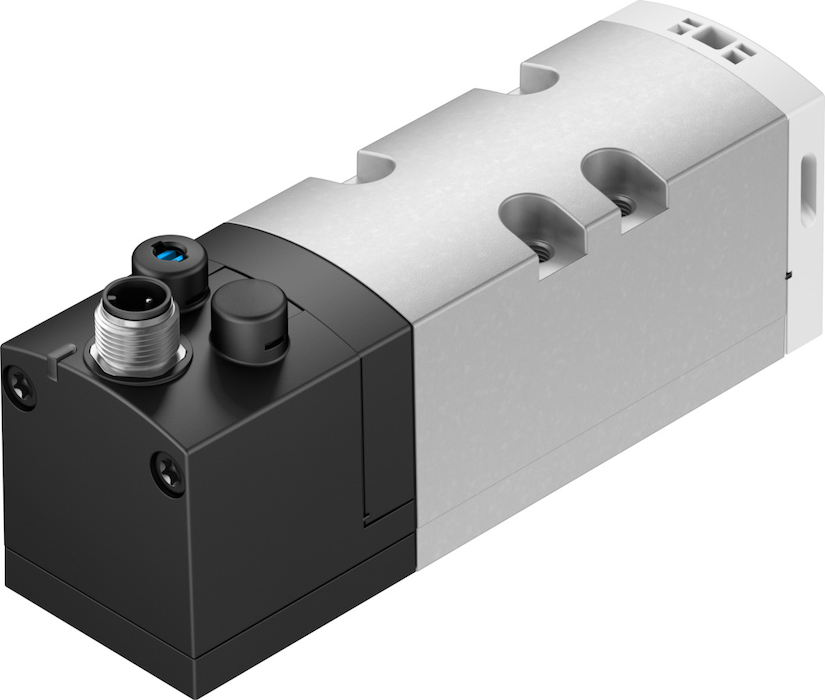

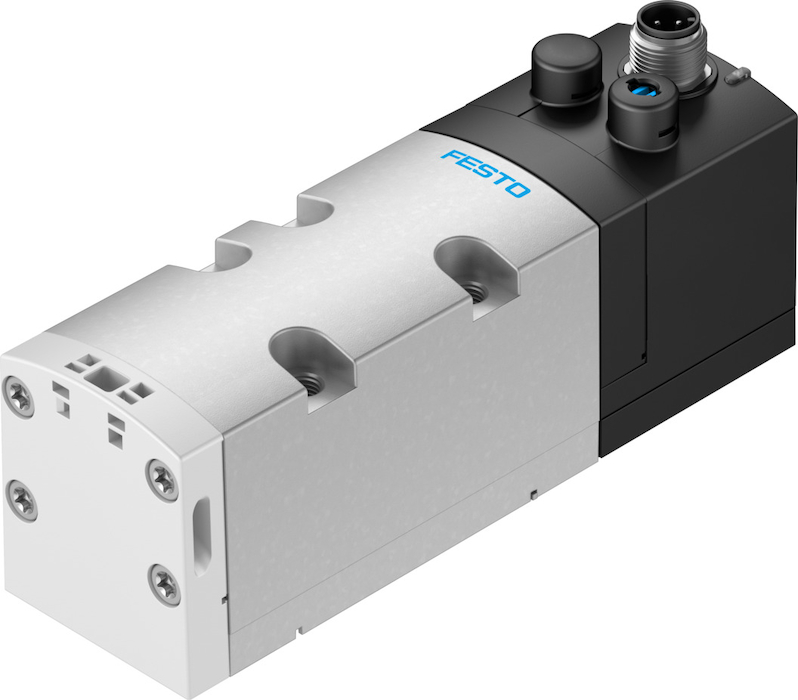

- VSVA-B-M52-MD-D1-1R5L Elektrozawór
VSVA-B-M52-MD-D1-1R5L Elektrozawór FESTO-561363
numer katalogowy: FESTO-561363
kategoria: Znormalizowane zawory rozdzielające
Ocena średnia:
(0 opinii)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_561363_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_561363_SY1_0.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_561363_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_561363_SY1_0.png.jpg)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Charakterystyka cewki24 V DC: 1,6 WCiśnienie robocze3 - 10 barCzas pracy ciągłej100 %Czas przełączania przy włączaniuod 22 msCzas przełączania przy wyłączaniuod 60 msDopuszczalne wahania napięcia+/- 10 %Dopuszczeniec CSA us (OL), c UL us - Recognized (OL)Funkcja odpowietrzeniaMożliwość dławienia, Przez płytę z dławikami, Przez indywidualną płytę przyłączeniowąFunkcja zaworu5/2 monostabilnyKierunek przepływuJednokierunkowyKlasa odporności na korozję CRC0 – Brak odporności na korozjęKonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 1400 µsMaks. ujemny impuls testowy przy sygnale logicznym 1od 900 µsMateriał obudowyPA, Aluminium-odlew ciśnieniowyMateriał śrubStal, OcynkowanaMateriał uszczelnieńFPM, HNBR, NBRMedium dla pilotówSprężone powietrze wg ISO8573-1:2010 [7:4:4]Medium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Normalny przepływ nominalnyod 1300 l/minOdporność na wibracjeTransport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6Odporność na wstrząsyTest odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27Pomocnicze ręczne uruchamianiePrzez przyciśnięcie, Z blokadąPozycja zabudowyDowolnaPrzekryciePositive overlapPrzepływ zaworuod 2000 l/minPrzepływ zaworu na indywidualnej płycie przyłączeniowejod 1400 l/minPrzepływ zaworu na wyspie zaworowejod 1300 l/minPrzyłącze elektryczne3-pin, Konstrukcja okrągła, Wtyczka centralna, M12x1Przyłącze pneumatyczne 1Płyta przyłączeniowa, wielkość 1 wg ISO 5599-1Przyłącze pneumatyczne 2Płyta przyłączeniowa, wielkość 1 wg ISO 5599-1Przyłącze pneumatyczne 3Płyta przyłączeniowa, wielkość 1 wg ISO 5599-1Przyłącze pneumatyczne 4Płyta przyłączeniowa, wielkość 1 wg ISO 5599-1Przyłącze pneumatyczne 5Płyta przyłączeniowa, wielkość 1 wg ISO 5599-1Rasterod 43 mmRodzaj sterowaniaZ pilotemRodzaj uszczelnieniaMiękkieSposób kasowaniaSprężyna mechanicznaSposób montażuNa płycie przyłączeniowejSposób uruchomieniaElektrycznyStopień ochronyIP65, NEMA 4Szerokość zabudowyod 42 mmTemperatura medium-5 - 50 °CTemperatura otoczenia-5 - 50 °CUwaga dotycząca materiałówZgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 426 gWielkość nominalnaod 11 mmWyświetlanie stanu sygnałuLEDWzględna wilgotność powietrza0 - 90 %Zasilanie pneum. pilotówWewnętrzneZgodność z normąISO 5599-1Pliki do pobrania:Karta Produktu
- Charakterystyka cewki24 V DC: 1,6 WCiśnienie robocze3 - 10 barCzas pracy ciągłej100 %Czas przełączania przy włączaniuod 22 msCzas przełączania przy wyłączaniuod 60 msDopuszczalne wahania napięcia+/- 10 %Dopuszczeniec CSA us (OL), c UL us - Recognized (OL)Funkcja odpowietrzeniaMożliwość dławienia, Przez płytę z dławikami, Przez indywidualną płytę przyłączeniowąFunkcja zaworu5/2 monostabilnyKierunek przepływuJednokierunkowyKlasa odporności na korozję CRC0 – Brak odporności na korozjęKonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 1400 µsMaks. ujemny impuls testowy przy sygnale logicznym 1od 900 µsMateriał obudowyPA, Aluminium-odlew ciśnieniowyMateriał śrubStal, OcynkowanaMateriał uszczelnieńFPM, HNBR, NBRMedium dla pilotówSprężone powietrze wg ISO8573-1:2010 [7:4:4]Medium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Normalny przepływ nominalnyod 1300 l/minPliki do pobrania:Karta Produktu
-
-
