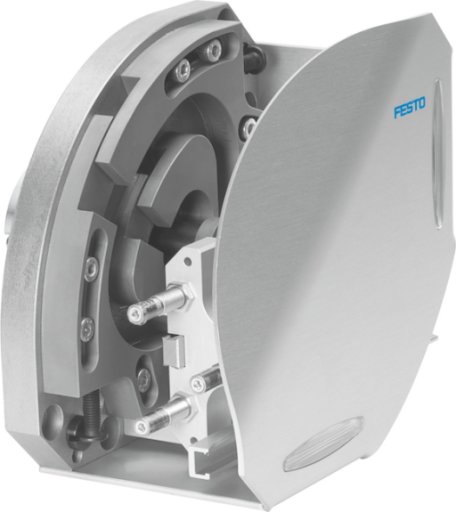

HSW-10-AP-SD-AW Moduł manipulatora FESTO-562562

numer katalogowy: FESTO-562562
kategoria: Moduły manipulatorów
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Maksymalny skok Z modułu pozycji oczekiwania
    10  MM
    Skok Z
    od 80 do 100  MM
    Amortyzacja
    Amortyzatory w obu położeniach końcowych
    Siła teoretyczna przy ciśnieniu 0,6 MPa (6 bar, 87 psi)
    od 30  N
    Waga produktu
    od 1460  G
    Materiał pokrywy
    Stop aluminium do przeróbki plastycznej
    Pozycja montażu
    dowolny
    Konstrukcja
    Prowadnica liniowa plus łożysko kulkowe
    Sygnalizacja położenia
    do wyłącznika zbliżeniowego
    Ciśnienie robocze
    od 4 do 8  BAR
    Minimalny czas cyklu
    0.6  S
    Dokładność powtarzalności pozycji końcowych
    +/-0,02 mm
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:-:-]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
    Zgodność z LABS
    VDMA24364-B2-L
    Temperatura otoczenia
    do 60  GC
    Maks. moment Mx
    od 0.6  NM
    Maks. moment My
    od 0.6  NM
    Maks. moment Mz
    od 0.6  NM
    Maks. efektywne obciążenie
    od 0.5  KG
    Maksymalna siła procesowa w kierunku Y
    30  N
    Materiał zderzaka
    Stal wysokostopowa
    Materiał elementu sprężystego
    Stal wysokostopowa
    Materiał uchwytu
    Stop aluminium do przeróbki plastycznej
    Materiał dźwigni obrotowej
    Stal do nawęglania
    Materiał jarzma/
    Stop aluminium do przeróbki plastycznej
    Materiał szyny do montażu czujników
    Stop aluminium do przeróbki plastycznej
    Materiał śruby regulacyjnej
    Stal wysokostopowa
    Typ mocowania
    Przy pomocy otworu przelotowego i tulejki centrującej
    Przyłącze pneumatyczne modułu pozycji oczekiwania
    M5
    Przyłącze pneumatyczne
    M3
    Materiał płyty podstawowej
    Stop aluminium do przeróbki plastycznej
    Materiał prowadzenia krzyżowego
    Stal odpuszczona
