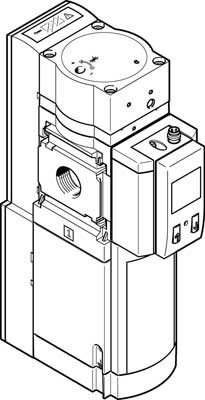

MS6-SV-1/2-E-10V24-AD1 Zawór wolnego startu/szybki ego odpowietrzenia FESTO-562580

numer katalogowy: FESTO-562580
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Bezpieczeństwo żywności
    Patrz dodatkowe informacje materiałowe
    Certyfikat
    IFA 1001180
    Ciśnienie robocze
    3,5 - 10  bar
    Czas pracy ciągłej
    100 %
    Czas przełączania przy włączaniu
    od 130  ms
    Czas przełączania przy wyłączaniu
    od 40  ms
    Dopuszczalne wahania napięcia
    +/- 10 %
    Dopuszczenie
    RCM Mark
    Funkcja bezpieczeństwa
    Odpowietrzenie, Zapobieganie przed nieoczekiwanym rozruchem (odpowietrzanie)
    Funkcja odpowietrzenia
    Bez możliwości dławienia
    Funkcja zaworu
    3/2 zamknięty, monostabilny, Funkcja wolnego narastania ciśnienia
    Kanały bez przekrycia
    Brak
    Klasa odporności na korozję CRC
    2 – Średnia odporność na korozję
    Konstrukcja
    Zawór gniazdowy
    Maks. częstotliwość przełączania
    od 1  Hz
    Materiał obudowy
    Aluminium-odlew ciśnieniowy
    Materiał tłoczyska
    Stal wysokostopowa, nierdzewna
    Materiał uszczelnień
    NBR
    Medium robocze
    Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
    Nominalne napięcie robocze DC
    od 24  V
    Normalny przepływ nominalny
    od 4300  l/min
    Odporność na wibracje
    Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6
    Odporność na wstrząsy
    Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27
    Performance Level (PL)
    Odpowietrzenie/do Kategoria 4, PL e, Zapobieganie przed nieoczekiwanym rozruchem (odpowietrzanie) / do kategorii 4, Poziom zapewnienia bezpieczeństwa e
    Pomocnicze ręczne uruchamianie
    Brak
    Pozycja zabudowy
    Dowolna
    Przyłącze elektryczne
    Sub-D, 9-pin
    Przyłącze pneumatyczne 1
    G1/2
    Przyłącze pneumatyczne 2
    G1/2
    Przyłącze pneumatyczne 3
    G1
    Raster
    od 62  mm
    Rodzaj sterowania
    Z pilotem
    Rodzaj uszczelnienia
    Miękkie
    Safety Integrity Level (SIL)
    Zapobieganie przed nieoczekiwanym rozruchem (odpowietrzanie) / SIL3, Odpowietrzenie / SIL 3
    Seria
    MS
    Sposób kasowania
    Sprężyna mechaniczna
    Sposób montażu
    Zabudowa w linii, Przy pomocy osprzętu, Do wyboru:
    Sposób uruchomienia
    Elektryczny
    Standard flow rate exhaust 0.6->0 MPa (6->0 bar, 87->0 psi)
    od 9000  l/min
    Stopień ochrony
    IP65, Z gniazdem wtykowym
    Temperatura medium
    0 - 50  °C
    Temperatura otoczenia
    0 - 50  °C
    Temperatura przechowywania
    0 - 50  °C
    Uwaga dotycząca materiałów
    Zgodne z RoHS
    Uwaga o dynamicznym wymuszaniu stanu
    Częstotliwość przełączania min. 1/miesiąc
    Uwagi odnośnie medium roboczego
    Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
    Waga produktu
    od 2200  g
    Wartość-b
    od 0,21
    Wartość-C
    od 19,3  l/sbar
    Wielkość
    6
    Wskaźnik ciśnienia
    Z czujnikiem ciśnienia
    Wyświetlanie stanu sygnału
    Styk bezpotencjałowy, LED
    Zasada pomiaru położenia
    Zasada pracy tłoczka magnetycznego
    Zasilanie pneum. pilotów
    Wewnętrzne
    Zgodność z normą
    DIN EN ISO 13849-1
    Znak CE (patrz deklaracja zgodności)
    Wg dyrektywy EU-EMV, Wg dyrektywy maszynowej EU
    Znak KC
    KC-EMV
