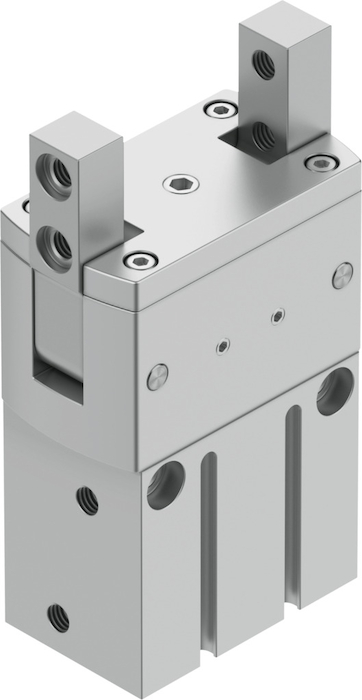

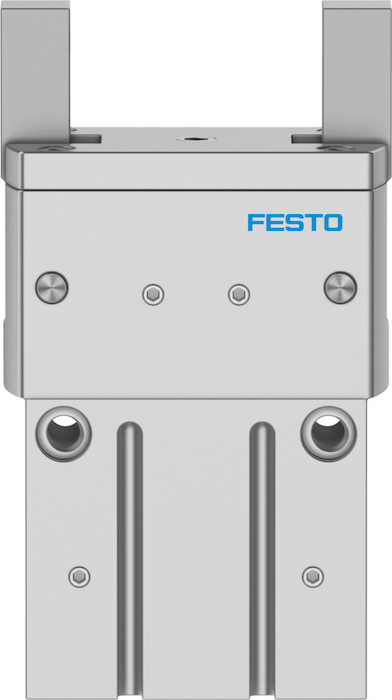

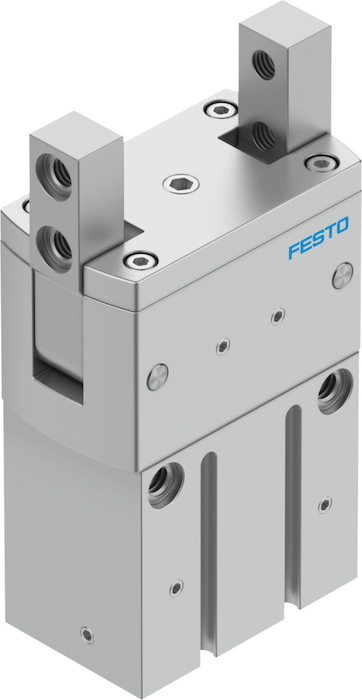

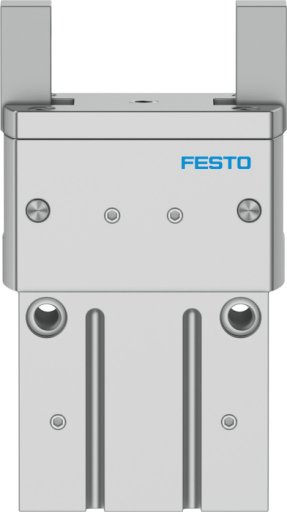

HGRT-20-A Chwytak promieniowy FESTO-563906

numer katalogowy: FESTO-563906
kategoria: Chwytaki promieniowe
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Wielkość
    20
    Maks. zamienność
    od 0.2  MM
    Maks. kąt otwarcia
    180  DEG
    Symetria obrotowa
    od 0.2  MM
    Dokładność powtarzalności chwytaka
    od 0.02  MM
    Liczba szczęk chwytaka
    2
    Pozycja montażu
    dowolny
    Sposób działania
    dwustronnego działania
    Funkcja chwytaka
    Promieniowy
    Konstrukcja
    wymuszony przebieg ruchu
    Sygnalizacja położenia
    do wyłącznika zbliżeniowego
    Symbol
    00991894
    Maks. częstotliwość robocza chwytaka
    od 3  HZ
    Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi)
    od 280  MS
    Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi)
    od 308  MS
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
    Klasa odporności korozyjnej wg normy Festo
    1 - niskie obciążenie korozyjne
    Zgodność z LABS
    VDMA24364-B1/B2-L
    Temperatura otoczenia
    od 5 do 60  GC
    Całkowity moment chwytania przy 0,6 MPa (6 bar, 87 psi), otwarcie
    588  NCM
    Całkowity moment chwytania przy 0,6 MPa (6 bar, 87 psi), zamykanie
    516  NCM
    Masowy moment bezwładności
    od 0.74  KGC
    Maks. siła na szczękach chwytaka Fz, statyczna
    100  N
    Maks. moment na szczęce chwytaka My statyczny
    6.2  NM
    Maks. moment na szczęce chwytaka Mz statyczny
    0.5  NM
    Waga produktu
    od 290  G
    Typ mocowania
    Przy pomocy gwintu wew. i tulejki centrującej
    Przyłącze pneumatyczne
    M5
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał obudowy
    Stop aluminium, anodowany na gładko
    Materiał szczęk chwytaka
    Stal, hartowana
