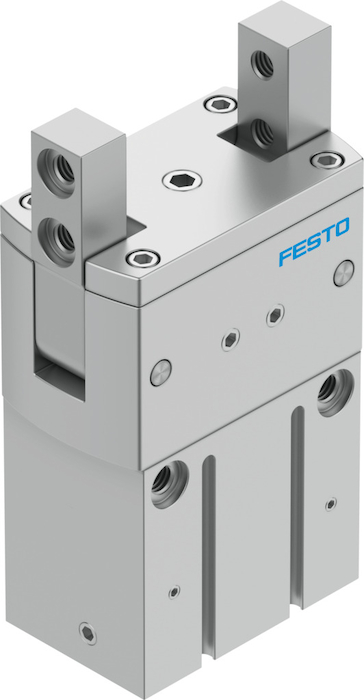

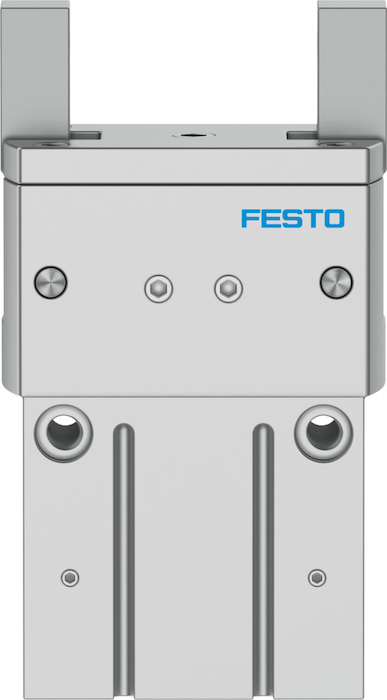

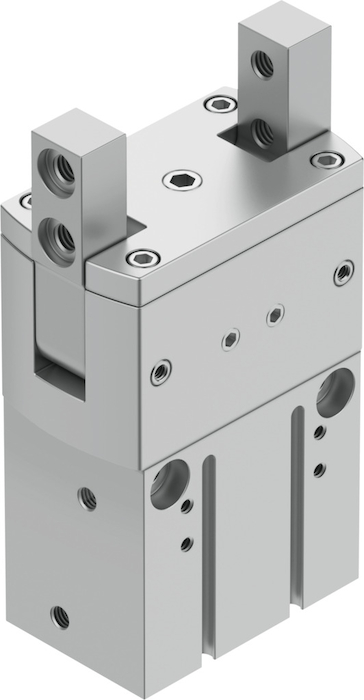

Name: HGRT-25-A Chwytak promieniowy
SKU: FESTO-563908
Price: 4123.18 PLN
Availability: OutOfStock

Tu jesteś:

Dane wariantu
Dane podstawowe
Zdjęcia
Akcesoria
Wielkość

25

Maks. zamienność

od 0.2 MM

Maks. kąt otwarcia

180 DEG

Symetria obrotowa

od 0.2 MM

Dokładność powtarzalności chwytaka

od 0.02 MM

Liczba szczęk chwytaka

2

Pozycja montażu

dowolny

Sposób działania

dwustronnego działania

Funkcja chwytaka

Promieniowy

Konstrukcja

wymuszony przebieg ruchu

Sygnalizacja położenia

do wyłącznika zbliżeniowego

Symbol

00991894

Maks. częstotliwość robocza chwytaka

od 3 HZ

Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi)

od 309 MS

Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi)

od 343 MS

Medium robocze

Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]

Uwaga dotycząca medium roboczego/sterującego

Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)

Klasa odporności korozyjnej wg normy Festo

1 - niskie obciążenie korozyjne

Zgodność z LABS

VDMA24364-B1/B2-L

Temperatura otoczenia

od 5 do 60 GC

Całkowity moment chwytania przy 0,6 MPa (6 bar, 87 psi), otwarcie

1348 NCM

Całkowity moment chwytania przy 0,6 MPa (6 bar, 87 psi), zamykanie

1208 NCM

Masowy moment bezwładności

od 2.1 KGC

Maks. siła na szczękach chwytaka Fz, statyczna

180 N

Maks. moment na szczęce chwytaka My statyczny

10 NM

Maks. moment na szczęce chwytaka Mz statyczny

1 NM

Waga produktu

od 540 G

Typ mocowania

Przy pomocy gwintu wew. i tulejki centrującej

Przyłącze pneumatyczne

M5

Informacja o materiałach

Zgodność z dyrektywą RoHS

Materiał obudowy

Stop aluminium, anodowany na gładko

Materiał szczęk chwytaka

Stal, hartowana
