- HGRT-40-A Chwytak promieniowy

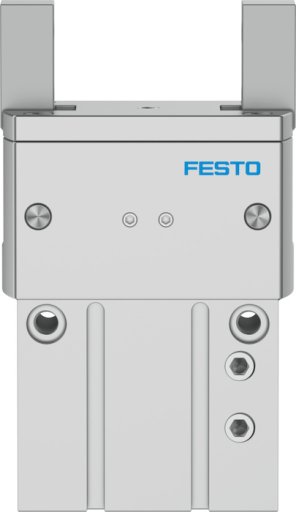

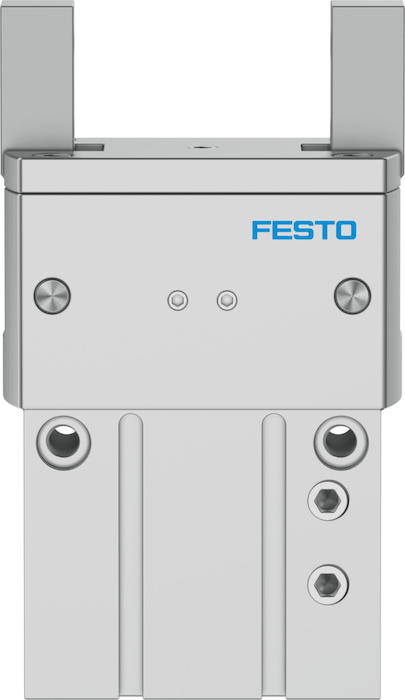

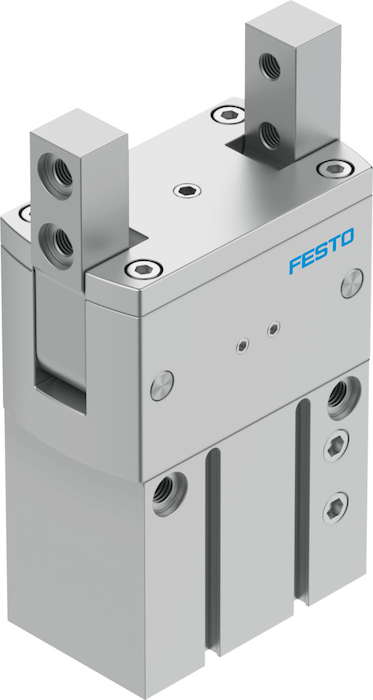

HGRT-40-A Chwytak promieniowy FESTO-563912
numer katalogowy: FESTO-563912
kategoria: Chwytaki promieniowe
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Ciśnienie robocze3 - 8 barFunkcja chwytakaPromieniowyKlasa odporności na korozję CRC1 – Niska odporność na korozjęKonstrukcjaDodatnio poprowadzona sekwencja ruchuLiczba szczęk chwytakaod 2Maks. częstotliwość robocza chwytaka<= 2 Hz HzMaks. dokładność zamienności<= 0,2 mm mmMaks. kąt otwarciaod 180 degMaks. luz kątowy na szczęce chwytaka ax, ay<= 0,1 deg degMaks. moment na szczęce chwytaka My, statycznyod 17,5 NmMaks. moment na szczęce chwytaka Mz , statycznyod 1,6 NmMaks. siła na szczęce chwytaka Fz, statycznaod 400 NMasowy moment bezwładnościod 13,87 kgcm2Materiał obudowyAluminium, AnodowanyMateriał szczęk chwytakaHartowany, StalMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Min. closing time at 0.6 MPa (6 bar, 87 psi)od 320 msMin. opening time at 0.6 MPa (6 bar, 87 psi)od 283 msOkresy smarowania elementów prowadzącychod 10 Mio SPPowtarzalność chwytaka<= 0,02 mm mmPozycja zabudowyDowolnaPrzyłącza pneumatyczneG1/8Sposób montażuGwint wewnętrzny i tulejka centrującaSygnalizacja położeniaPrzy pomocy czujników indukcyjnych, Przy pomocy czujnikówSymetria osiowa<= 0,2 mm mmTemperatura otoczenia5 - 60 °CTotal gripping torque at 0.6 MPa (6 bar, 87 psi) closingod 3526 NcmTotal gripping torque at 0.6 MPa (6 bar, 87 psi) openingod 3892 NcmTryb pracyDwustronnego działaniaUwaga dotycząca materiałówNie zawierają miedzi i PTFE, Zgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 1580 gWielkość40Pliki do pobrania:Karta Produktu
- Ciśnienie robocze3 - 8 barFunkcja chwytakaPromieniowyKlasa odporności na korozję CRC1 – Niska odporność na korozjęKonstrukcjaDodatnio poprowadzona sekwencja ruchuLiczba szczęk chwytakaod 2Maks. częstotliwość robocza chwytaka<= 2 Hz HzMaks. dokładność zamienności<= 0,2 mm mmMaks. kąt otwarciaod 180 degMaks. luz kątowy na szczęce chwytaka ax, ay<= 0,1 deg degMaks. moment na szczęce chwytaka My, statycznyod 17,5 NmMaks. moment na szczęce chwytaka Mz , statycznyod 1,6 NmMaks. siła na szczęce chwytaka Fz, statycznaod 400 NMasowy moment bezwładnościod 13,87 kgcm2Materiał obudowyAluminium, AnodowanyMateriał szczęk chwytakaHartowany, StalMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Min. closing time at 0.6 MPa (6 bar, 87 psi)od 320 msMin. opening time at 0.6 MPa (6 bar, 87 psi)od 283 msOkresy smarowania elementów prowadzącychod 10 Mio SPPowtarzalność chwytaka<= 0,02 mm mmPliki do pobrania:Karta Produktu
-
-
