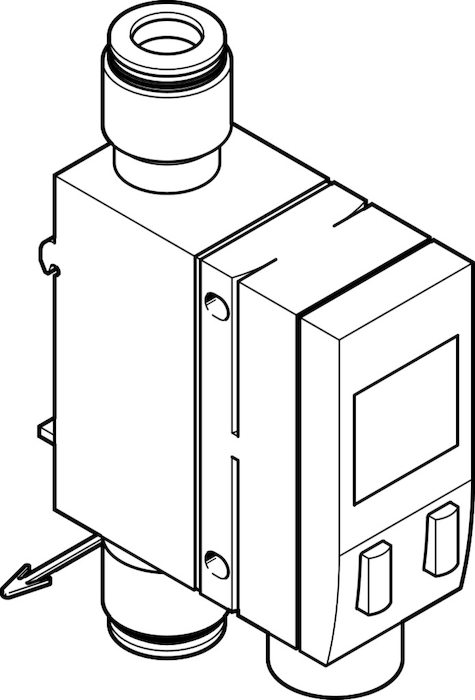

Name: SFAB-1000U-HQ12-2SA-M12-EX2 Czujnik przepływu
SKU: FESTO-565409
Price: 3239.17 PLN
Availability: OutOfStock

Tu jesteś:

Pneumat
FESTO
Czujniki
Czujniki przepływu
Czujniki przepływu SFAB
SFAB-1000U-HQ12-2SA-M12-EX2 Czujnik przepływu

Dane wariantu
Dane podstawowe
Zdjęcia
Akcesoria
Symbol

00992243

Certyfikacja

RCM Mark

Znak CE (patrz deklaracja zgodności)

Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE

Znak UKCA (patrz deklaracja zgodności)

wg przepisów UK dot. EMV

Informacja o materiałach

Zgodność z dyrektywą RoHS

Wielkość pomiarowa

Objętość

Kierunek przepływu

jednokierunkowy

Zasada pomiaru

termiczny

Metoda pomiaru

Utrata ciepła

Wartość początkowa zakresu pomiaru przepływu

od 10 L2

Wartość końcowa zakresu pomiaru przepływu

od 1000 L2

Ciśnienie robocze/MPA

do 1 MPA

Ciśnienie robocze/BAR

do 10 BAR

Medium robocze

Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]

Temperatura medium

do 50 GC

Temperatura otoczenia

do 50 GC

Temperatura znamionowa

23 GC

Dokładność wartości natężenia przepływu

± (3% o.m.v. + 0,3% FS)

Dokładność powtarzalności punktu zerowego w ± %FS

0.2 YUQ

Zakres dokładności powtarzalności w %±FS

0.8 YUQ

Zakres współczynnika temperaturowego w ± %FS/K

typ. 0,1%FS/K

Zakres wpływu ciśnienia w zakresie ± %FS/bar

0.5 FSB

Wyjście dwustanowe

Przełączalne 2 x PNP lub 2 x NPN

Funkcja przełączania

Komparator okienkowy

Funkcja elementu przełączającego

Przełączany pomiędzy normalnie zamkniętym i normalnie otwartym

Maks. prąd wyjściowy

od 100 MA

Wyjście analogowe

4 - 20 mA

Wartość początkowa charakterystyki przepływu

0 L2

Wartość końcowa charakterystyki przepływu

od 1000 L2

Maks. rezystancja obciążeniowa wyjścia prądowego

500 OHM

Zabezpieczenie przeciwzwarciowe

tak

Odporność na przeciążenie

występuje

Zakres napięcia roboczego DC

od 15 do 30 V

Prąd jałowy

od 120 MA

Ochrona przed zmianą polaryzacji

do wszystkich przyłączy elektrycznych

Przyłącze elektryczne 1, rodzaj przyłącza

Wtyczka

Przyłącze elektryczne 1, technika przyłączeniowa

M12x1, kodowanie A wg EN 61076-2-101

Przyłącze elektryczne 1, liczba pinów/żył

od 5

Przyłącze elektryczne 1, układ połączeń

00995383

Typ mocowania

Przy pomocy otworów przelotowych

Pozycja montażu

dowolny

Przyłącze pneumatyczne

do przewodu o średnicy zewn. 12 mm

Waga produktu

od 160 G

Materiał obudowy

Wzmocniony poliamid

Rodzaj wskazania

Podświetlany LCD, wielokolorowy

Wyświetlane jednostki

l

Opcje ustawień

Teach-In

Zabezpieczenie przed manipulacją

Kod PIN

Stopień ochrony/

III

Spadek ciśnienia

od 100 MBA

Klasa odporności korozyjnej wg normy Festo

2 - średnie obciążenie korozyjne

Zgodność z LABS

VDMA24364-B1/B2-L
