- VUVG-B10A-P53U-ZT-F-1P3 Elektrozawór
VUVG-B10A-P53U-ZT-F-1P3 Elektrozawór FESTO-566452
numer katalogowy: FESTO-566452
kategoria: Uniwersalne zawory rozdzielające
Ocena średnia:
(0 opinii)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_566452_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_566452_SY1_0.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_566452_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_566452_SY1_0.png.jpg)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria

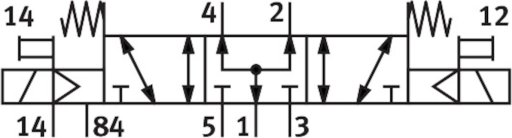

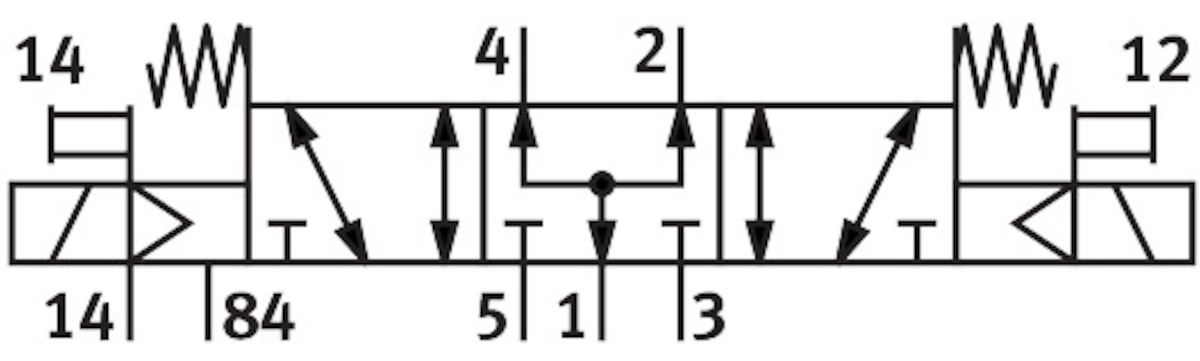

- Charakterystyka cewki24 V DC: Faza niskiego prądu 0.3 W, faza wysokiego prądu 1,0 W, 24 V DC: 1 WCiśnienie pilota3 - 8 barCiśnienie pilota Mpa0,3 - 0,8 MPaCiśnienie robocze-0,9 - 8 barCiśnienie robocze MPa-0,09 - 0,8 MPaCzas pracy ciągłej100 %Czas przełączania powrotnegood 14 msCzas przełączania przy włączaniuod 8 msCzas przełączania przy wyłączaniuod 25 msDopuszczalne wahania napięcia+/- 10 %DopuszczenieRCM Mark, c CSA us (OL), c UL us - Recognized (OL)Funkcja odpowietrzeniaMożliwość dławieniaFunkcja zaworu5/3 zasilonyKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 700 µsMaks. ujemny impuls testowy przy sygnale logicznym 1od 900 µsMateriał obudowyStop aluminiumMateriał uszczelnieńHNBR, NBRMedium dla pilotówSprężone powietrze wg ISO8573-1:2010 [7:4:4]Medium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Normalny przepływ nominalnyod 90 l/minOdporność na wibracjeTransport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6Odporność na wstrząsyTest odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27Odpowiedni do podciśnieniaTakOgraniczenie temperatury otoczenia i medium-5 - 50 °C, Bez redukcji prądu podtrzymaniaPomocnicze ręczne uruchamianiePrzez przyciśnięcie, Z blokadą, Z zaślepkąPozycja zabudowyDowolnaPrzekrycieNieokreślone przekryciePrzyłącze elektryczneprzez elektryczną płytę przyłączeniowąRodzaj sterowaniaZ pilotemRodzaj uszczelnieniaMiękkieSposób kasowaniaSprężyna mechanicznaSposób montażuNa płycie przyłączeniowejSposób uruchomieniaElektrycznyStopień ochronyZ gniazdem wtykowym, IP40, IP65Temperatura medium-5 - 60 °CTemperatura otoczenia-5 - 60 °CUwaga dotycząca materiałówZgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 49 gWielkość nominalnaod 2 mmWielkość zaworuod 10 mmZasilanie pneum. pilotówZewnętrznePliki do pobrania:Karta Produktu
- Charakterystyka cewki24 V DC: Faza niskiego prądu 0.3 W, faza wysokiego prądu 1,0 W, 24 V DC: 1 WCiśnienie pilota3 - 8 barCiśnienie pilota Mpa0,3 - 0,8 MPaCiśnienie robocze-0,9 - 8 barCiśnienie robocze MPa-0,09 - 0,8 MPaCzas pracy ciągłej100 %Czas przełączania powrotnegood 14 msCzas przełączania przy włączaniuod 8 msCzas przełączania przy wyłączaniuod 25 msDopuszczalne wahania napięcia+/- 10 %DopuszczenieRCM Mark, c CSA us (OL), c UL us - Recognized (OL)Funkcja odpowietrzeniaMożliwość dławieniaFunkcja zaworu5/3 zasilonyKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 700 µsMaks. ujemny impuls testowy przy sygnale logicznym 1od 900 µsMateriał obudowyStop aluminiumMateriał uszczelnieńHNBR, NBRMedium dla pilotówSprężone powietrze wg ISO8573-1:2010 [7:4:4]Pliki do pobrania:Karta Produktu
-
-
