- VUVG-L10-T32C-AT-M5-1P3 Elektrozawór
VUVG-L10-T32C-AT-M5-1P3 Elektrozawór FESTO-566454
numer katalogowy: FESTO-566454
kategoria: Uniwersalne zawory rozdzielające
Ocena średnia:
(0 opinii)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_566454_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_566454_SY1_0.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_566454_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_566454_SY1_0.png.jpg)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria

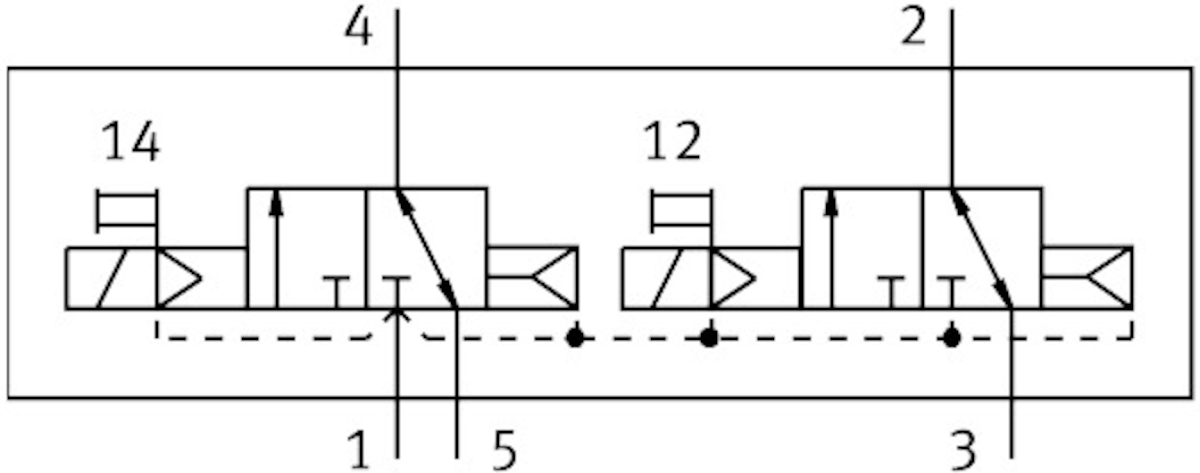

- Charakterystyka cewki24 V DC: Faza niskiego prądu 0.3 W, faza wysokiego prądu 1,0 W, 24 V DC: 1 WCiśnienie pilota1,5 - 8 barCiśnienie pilota Mpa0,15 - 0,8 MPaCiśnienie robocze1,5 - 8 barCiśnienie robocze MPa0,15 - 0,8 MPaCzas pracy ciągłej100 %Czas przełączania przy włączaniuod 6 msCzas przełączania przy wyłączaniuod 15 msDopuszczalne wahania napięcia+/- 10 %DopuszczenieRCM Mark, c CSA us (OL), c UL us - Recognized (OL)Funkcja odpowietrzeniaMożliwość dławieniaFunkcja zaworu2 zawory 3/2 normalnie zamknięte, monostabilneKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 700 µsMaks. ujemny impuls testowy przy sygnale logicznym 1od 900 µsMateriał obudowyStop aluminiumMateriał uszczelnieńHNBR, NBRMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Normalny przepływ nominalnyod 150 l/minOdporność na wibracjeTransport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6Odporność na wstrząsyTest odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27Odpowiedni do podciśnieniaBrakOgraniczenie temperatury otoczenia i medium-5 - 50 °C, Bez redukcji prądu podtrzymaniaPomocnicze ręczne uruchamianiePrzez przyciśnięcie, Z blokadą, Z zaślepkąPozycja zabudowyDowolnaPrzekryciePositive overlapPrzyłącze elektryczneprzez elektryczną płytę przyłączeniowąPrzyłącze pneumatyczne 1M5Przyłącze pneumatyczne 2M5Przyłącze pneumatyczne 3M5Przyłącze pneumatyczne 4M5Przyłącze pneumatyczne 5M5Rodzaj sterowaniaZ pilotemRodzaj uszczelnieniaMiękkieSposób kasowaniaSprężyna pneumatycznaSposób montażuPrzy pomocy otworów przelotowych, Do wyboru:, Na płycie przyłączeniowejSposób uruchomieniaElektrycznyStopień ochronyZ gniazdem wtykowym, IP40, IP65Temperatura medium-5 - 60 °CTemperatura otoczenia-5 - 60 °CUwaga dotycząca materiałówZgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 55 gWielkość nominalnaod 2,7 mmWielkość zaworuod 10 mmZasilanie pneum. pilotówWewnętrznePliki do pobrania:Karta Produktu
- Charakterystyka cewki24 V DC: Faza niskiego prądu 0.3 W, faza wysokiego prądu 1,0 W, 24 V DC: 1 WCiśnienie pilota1,5 - 8 barCiśnienie pilota Mpa0,15 - 0,8 MPaCiśnienie robocze1,5 - 8 barCiśnienie robocze MPa0,15 - 0,8 MPaCzas pracy ciągłej100 %Czas przełączania przy włączaniuod 6 msCzas przełączania przy wyłączaniuod 15 msDopuszczalne wahania napięcia+/- 10 %DopuszczenieRCM Mark, c CSA us (OL), c UL us - Recognized (OL)Funkcja odpowietrzeniaMożliwość dławieniaFunkcja zaworu2 zawory 3/2 normalnie zamknięte, monostabilneKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 700 µsMaks. ujemny impuls testowy przy sygnale logicznym 1od 900 µsMateriał obudowyStop aluminiumMateriał uszczelnieńHNBR, NBRMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Normalny przepływ nominalnyod 150 l/minPliki do pobrania:Karta Produktu
-
-
