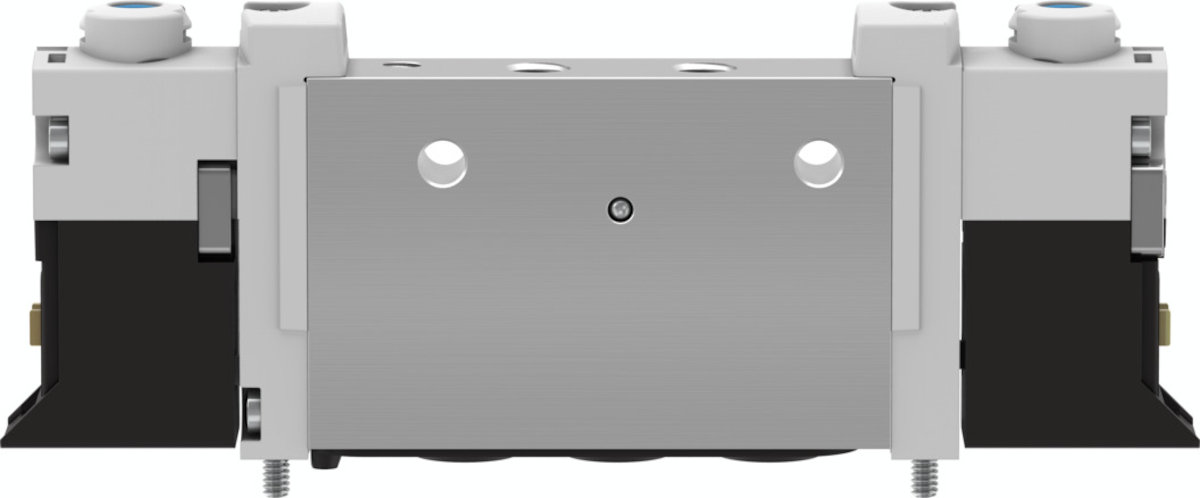

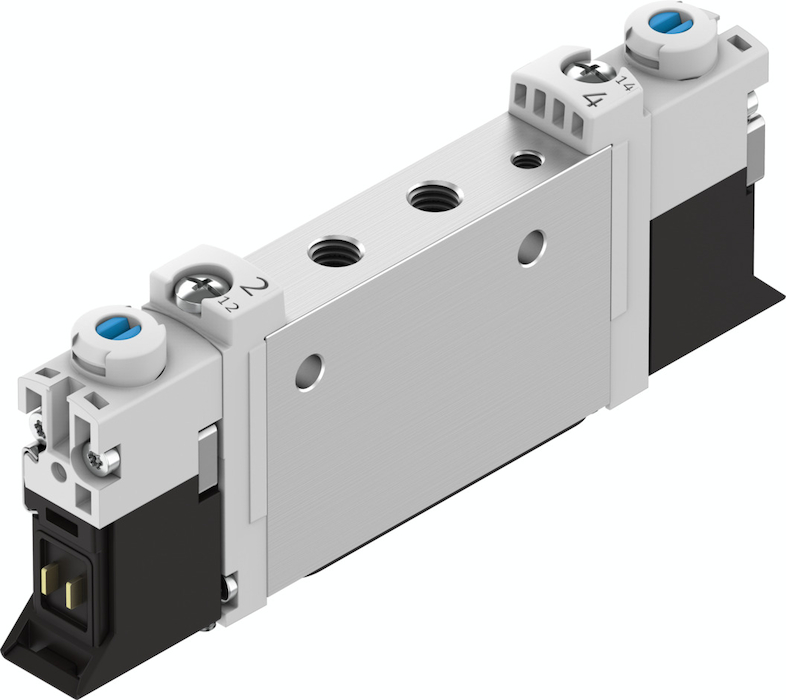

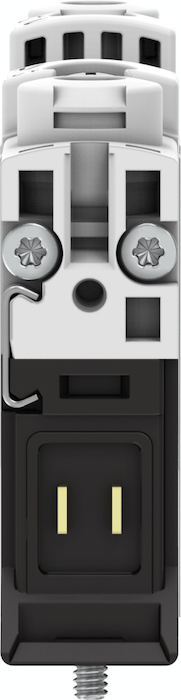

VUVG-L10-T32C-AZT-M5-1P3 Elektrozawór FESTO-566463

numer katalogowy: FESTO-566463
kategoria: Uniwersalne zawory rozdzielające
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu

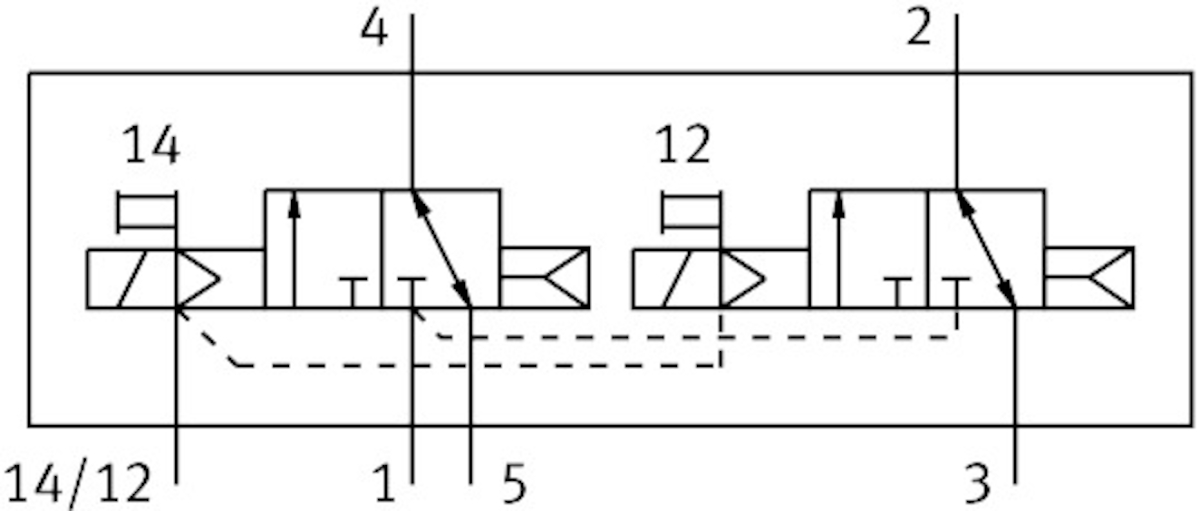

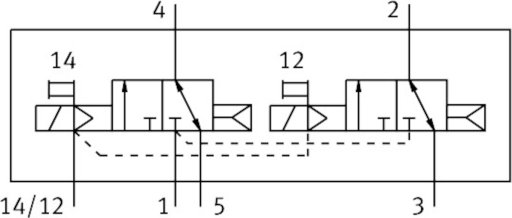

  • Funkcja zaworu
    2x3/2 zamknięty monostabilny
    Wielkość zaworu
    10  MM
    Stopień ochrony
    IP40
    Ciśnienie robocze/MPA
    od 0.15 do 1  MPA
    Ciśnienie robocze/BAR
    od 1.5 do 10  BAR
    Konstrukcja
    Zawór tłoczkowo-suwakowy
    Sposób powrotu
    sprężyna pneumatyczna
    Funkcja odpowietrzenia
    z możliwością dławienia
    Sposób uszczelnienia
    miękki
    Pomocnicze sterowanie ręczne
    z blokadą
    Rodzaj sterowania
    sterowanie pilotem
    Przyłącze zasilania powietrzem pilotów
    zewn.
    Symbol
    00992912
    Pokrycie
    przekrycie dodatnie
    Czas wyłączania
    od 15  MS
    Czas włączania
    od 6  MS
    Czas pracy ciągłej
    100%
    Przyłącze pneumatyczne 4
    M5
    Pozycja montażu
    dowolny
    Certyfikacja
    RCM Mark
    Maks. dodatni impuls testowy przy sygnale 0
    od 700  MIS
    Maks. ujemny impuls testowy na 1 sygnale
    od 900  MIS
    Parametry cewki
    24 V DC: 1,0 W
    Dopuszczalne wahania napięcia
    +/- 10 %
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
    Odporność na drgania
    Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6
    Odporność na wstrząsy
    Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27
    Klasa odporności korozyjnej wg normy Festo
    2 - średnie obciążenie korozyjne
    Zgodność z LABS
    VDMA24364-B1/B2-L
    Temperatura medium
    od -5 do 60  GC
    Medium sterujące (dla pilotów)
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Temperatura otoczenia
    od -5 do 60  GC
    Waga produktu
    od 55  G
    Przyłącze elektryczne
    przez elektryczną płytę przyłączeniową
    Typ mocowania
    opcjonalnie:
    Przyłącze pneumatyczne 1
    M5
    Przyłącze pneumatyczne 2
    M5
    Przyłącze pneumatyczne 3
    M5
    Przyłącze pneumatyczne 5
    M5
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał uszczelnień
    HNBR
    Materiał obudowy
    Stop aluminium do przeróbki plastycznej
