- VUVG-B14-T32U-AZT-F-1P3 Elektrozawór

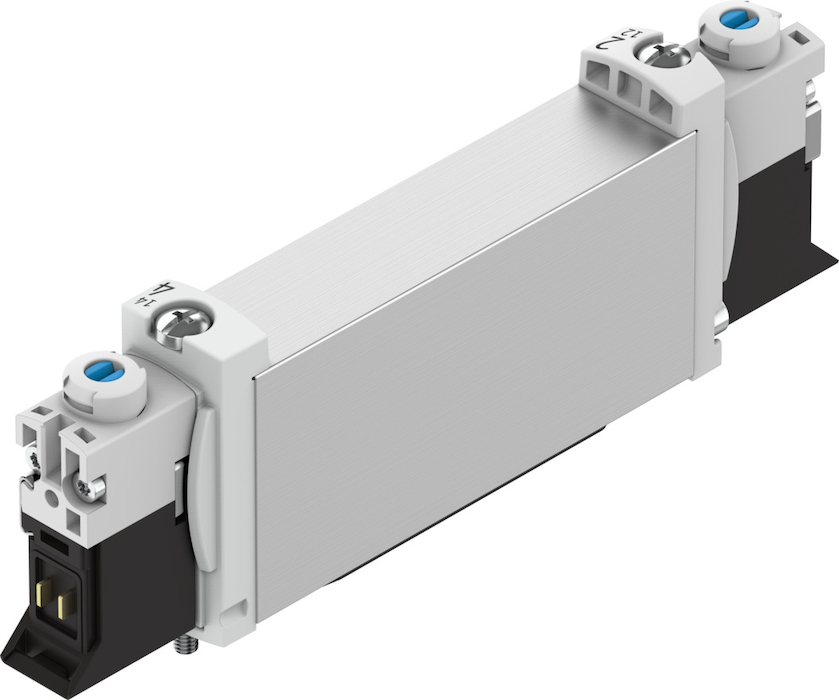

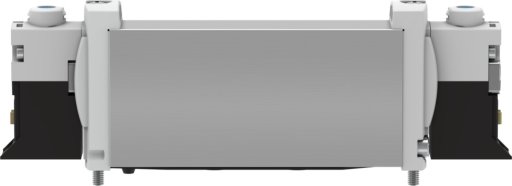

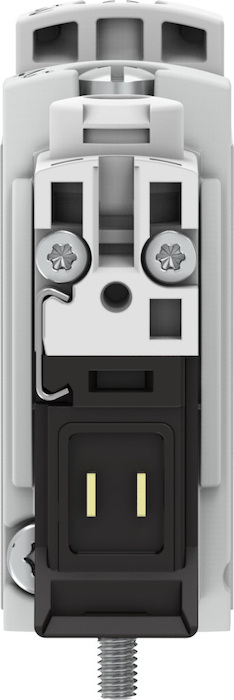

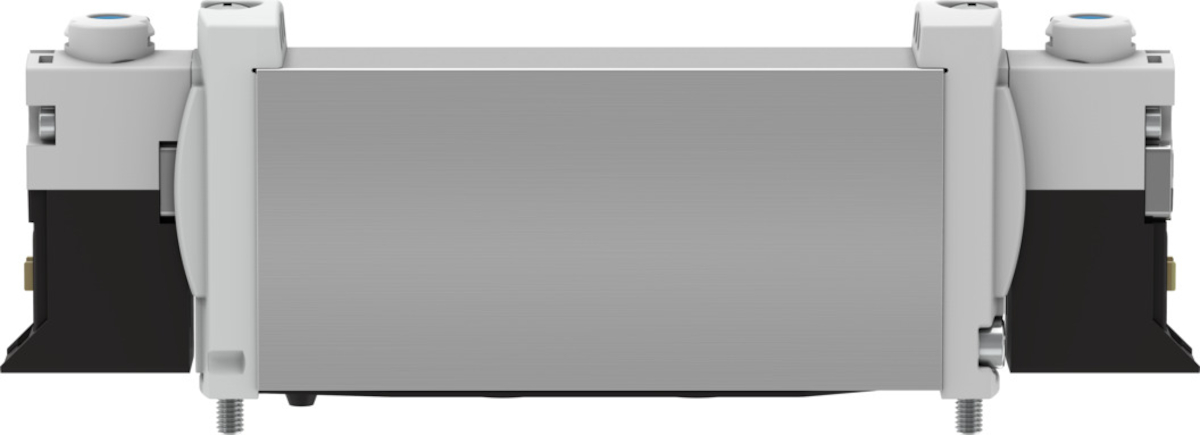

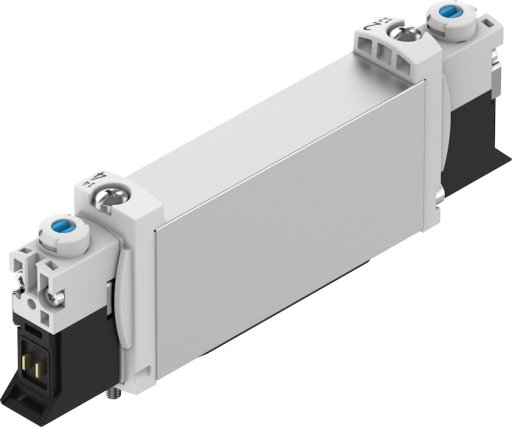

VUVG-B14-T32U-AZT-F-1P3 Elektrozawór FESTO-566514
numer katalogowy: FESTO-566514
kategoria: Uniwersalne zawory rozdzielające
Ocena średnia:
(0 opinii)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_566514_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_566514_SY1_0.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_566514_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_566514_SY1_0.png.jpg)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Charakterystyka cewki24 V DC: Faza niskiego prądu 0.3 W, faza wysokiego prądu 1,0 W, 24 V DC: 1 WCiśnienie pilota1,5 - 8 barCiśnienie pilota Mpa0,15 - 0,8 MPaCiśnienie robocze1,5 - 10 barCiśnienie robocze MPa0,15 - 1 MPaCzas pracy ciągłej100 %Czas przełączania przy włączaniuod 9 msCzas przełączania przy wyłączaniuod 25 msDopuszczalne wahania napięcia+/- 10 %DopuszczenieRCM Mark, c CSA us (OL), c UL us - Recognized (OL)Funkcja odpowietrzeniaMożliwość dławieniaFunkcja zaworu2 zawory 3/2 normalnie otwarte, monostabilneKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 700 µsMaks. ujemny impuls testowy przy sygnale logicznym 1od 900 µsMateriał obudowyStop aluminiumMateriał uszczelnieńHNBR, NBRMedium dla pilotówSprężone powietrze wg ISO8573-1:2010 [7:4:4]Medium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Normalny przepływ nominalny510 - 580 l/minOdporność na wibracjeTransport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6Odporność na wstrząsyTest odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27Odpowiedni do podciśnieniaBrakOgraniczenie temperatury otoczenia i medium-5 - 50 °C, Bez redukcji prądu podtrzymaniaPomocnicze ręczne uruchamianieZ blokadą, Z zaślepką, Przez przyciśnięciePozycja zabudowyDowolnaPrzekryciePositive overlapPrzyłącze elektryczneprzez elektryczną płytę przyłączeniowąRodzaj sterowaniaZ pilotemRodzaj uszczelnieniaMiękkieSposób kasowaniaSprężyna pneumatycznaSposób montażuNa płycie przyłączeniowejSposób uruchomieniaElektrycznyStopień ochronyIP40, IP65, Z gniazdem wtykowymTemperatura medium-5 - 60 °CTemperatura otoczenia-5 - 60 °CUwaga dotycząca materiałówZgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 89 gWielkość nominalnaod 4,6 mmWielkość zaworuod 14 mmZasilanie pneum. pilotówZewnętrznePliki do pobrania:Karta Produktu
- Charakterystyka cewki24 V DC: Faza niskiego prądu 0.3 W, faza wysokiego prądu 1,0 W, 24 V DC: 1 WCiśnienie pilota1,5 - 8 barCiśnienie pilota Mpa0,15 - 0,8 MPaCiśnienie robocze1,5 - 10 barCiśnienie robocze MPa0,15 - 1 MPaCzas pracy ciągłej100 %Czas przełączania przy włączaniuod 9 msCzas przełączania przy wyłączaniuod 25 msDopuszczalne wahania napięcia+/- 10 %DopuszczenieRCM Mark, c CSA us (OL), c UL us - Recognized (OL)Funkcja odpowietrzeniaMożliwość dławieniaFunkcja zaworu2 zawory 3/2 normalnie otwarte, monostabilneKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 700 µsMaks. ujemny impuls testowy przy sygnale logicznym 1od 900 µsMateriał obudowyStop aluminiumMateriał uszczelnieńHNBR, NBRMedium dla pilotówSprężone powietrze wg ISO8573-1:2010 [7:4:4]Medium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Pliki do pobrania:Karta Produktu
-
-
