- VSVA-B-M52-MD-D2-1R5L Elektrozawór

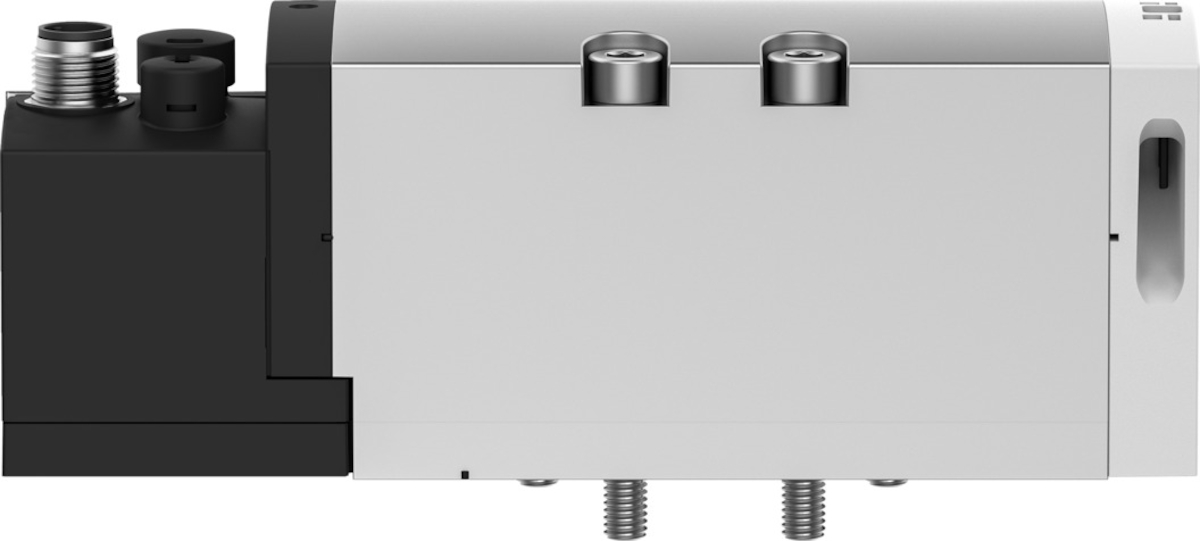

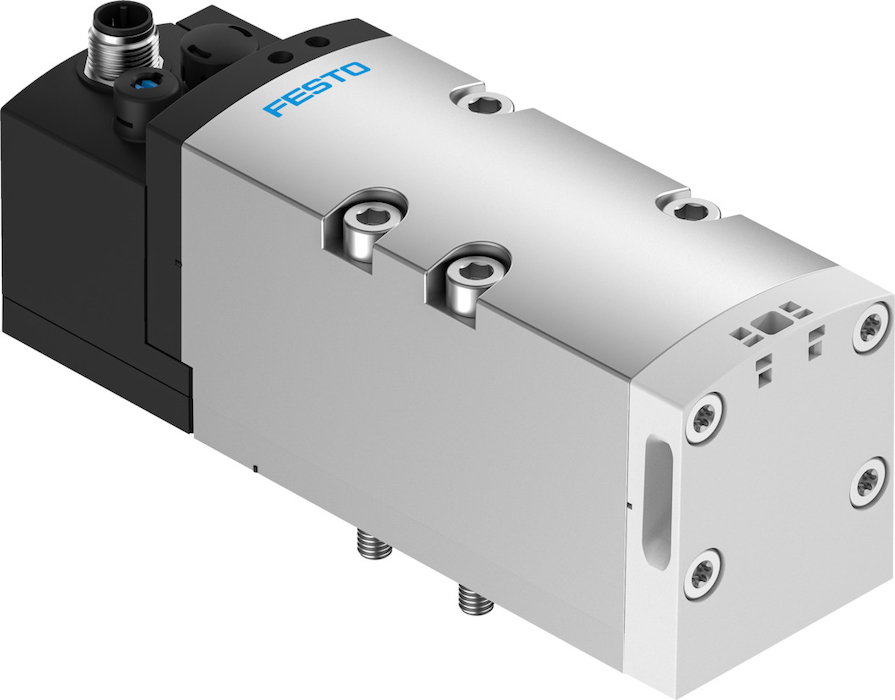

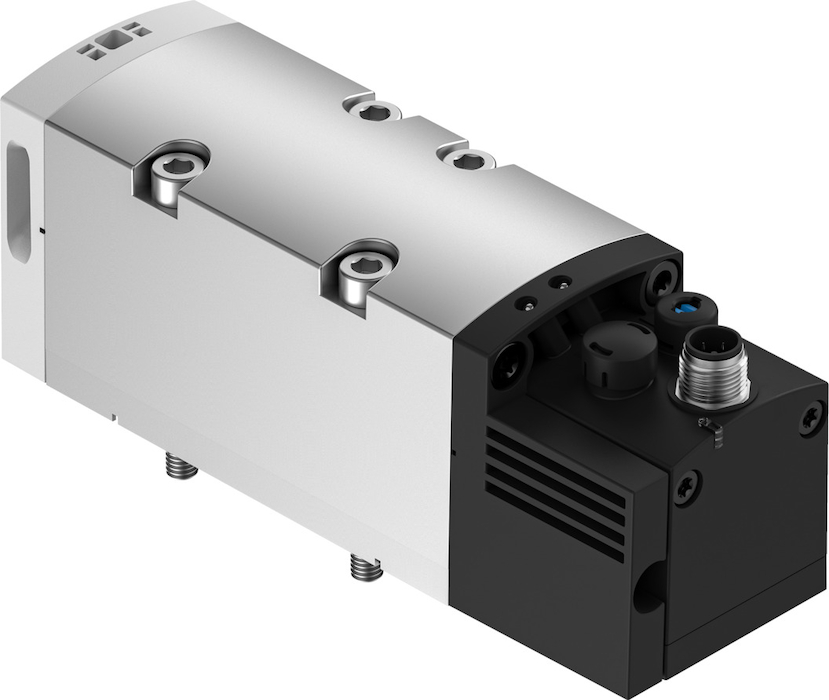

VSVA-B-M52-MD-D2-1R5L Elektrozawór FESTO-566994
numer katalogowy: FESTO-566994
kategoria: Znormalizowane zawory rozdzielające
Ocena średnia:
(0 opinii)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_566994_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_566994_SY1_0.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_566994_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_566994_SY1_0.png.jpg)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Charakterystyka cewki24 V DC: 4,6 WCiśnienie robocze3 - 10 barCzas pracy ciągłej100 %Czas przełączania przy włączaniuod 20 msCzas przełączania przy wyłączaniuod 60 msDopuszczalne wahania napięcia+/- 10 %DopuszczenieC-Tick, c CSA us (OL), c UL us - Recognized (OL)Funkcja odpowietrzeniaMożliwość dławienia, Przez płytę z dławikami, Przez indywidualną płytę przyłączeniowąFunkcja zaworu5/2 monostabilnyKierunek przepływuJednokierunkowyKlasa odporności na korozję CRC0 – Brak odporności na korozjęKonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 1000 µsMaks. ujemny impuls testowy przy sygnale logicznym 1od 3500 µsMateriał obudowyPA, Aluminium-odlew ciśnieniowyMateriał śrubStal, OcynkowanaMateriał uszczelnieńFPM, HNBR, NBRMedium dla pilotówSprężone powietrze wg ISO8573-1:2010 [7:4:4]Medium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Nominalny prąd wyłączenia na cewkę165 mA do 30 msNormalny przepływ nominalnyod 2800 l/minOdporność na wibracjeTransport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6Odporność na wstrząsyTest odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27Pomocnicze ręczne uruchamianiePrzez przyciśnięcie, Z blokadąPozycja zabudowyDowolnaPrąd nominalny z układem redukcji prądu35 mA po 30 msPrzekryciePositive overlapPrzepływ zaworuod 4000 l/minPrzepływ zaworu na indywidualnej płycie przyłączeniowejod 2400 l/minPrzepływ zaworu na wyspie zaworowejod 2800 l/minPrzyłącze elektryczne3-pin, M12x1, Konstrukcja okrągła, Wtyczka centralnaPrzyłącze pneumatyczne 1Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1Przyłącze pneumatyczne 2Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1Przyłącze pneumatyczne 3Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1Przyłącze pneumatyczne 4Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1Przyłącze pneumatyczne 5Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1Rasterod 59 mmRodzaj sterowaniaZ pilotemRodzaj uszczelnieniaMiękkieSposób kasowaniaSprężyna mechanicznaSposób montażuNa płycie przyłączeniowejSposób uruchomieniaElektrycznyStopień ochronyIP65, NEMA 4Szerokość zabudowyod 52 mmTemperatura medium-5 - 50 °CTemperatura otoczenia-5 - 50 °CUwaga dotycząca materiałówZgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 702 gWielkość nominalnaod 15 mmWyświetlanie stanu sygnałuLEDWzględna wilgotność powietrza0 - 90 %Zasilanie pneum. pilotówWewnętrzneZgodność z normąISO 5599-1Znak CE (patrz deklaracja zgodności)Wg dyrektywy EU-EMVPliki do pobrania:Karta Produktu
- Charakterystyka cewki24 V DC: 4,6 WCiśnienie robocze3 - 10 barCzas pracy ciągłej100 %Czas przełączania przy włączaniuod 20 msCzas przełączania przy wyłączaniuod 60 msDopuszczalne wahania napięcia+/- 10 %DopuszczenieC-Tick, c CSA us (OL), c UL us - Recognized (OL)Funkcja odpowietrzeniaMożliwość dławienia, Przez płytę z dławikami, Przez indywidualną płytę przyłączeniowąFunkcja zaworu5/2 monostabilnyKierunek przepływuJednokierunkowyKlasa odporności na korozję CRC0 – Brak odporności na korozjęKonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 1000 µsMaks. ujemny impuls testowy przy sygnale logicznym 1od 3500 µsMateriał obudowyPA, Aluminium-odlew ciśnieniowyMateriał śrubStal, OcynkowanaMateriał uszczelnieńFPM, HNBR, NBRMedium dla pilotówSprężone powietrze wg ISO8573-1:2010 [7:4:4]Medium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Nominalny prąd wyłączenia na cewkę165 mA do 30 msPliki do pobrania:Karta Produktu
-
-
